CNC Cilíndrico OD Grinder

Detalle del producto

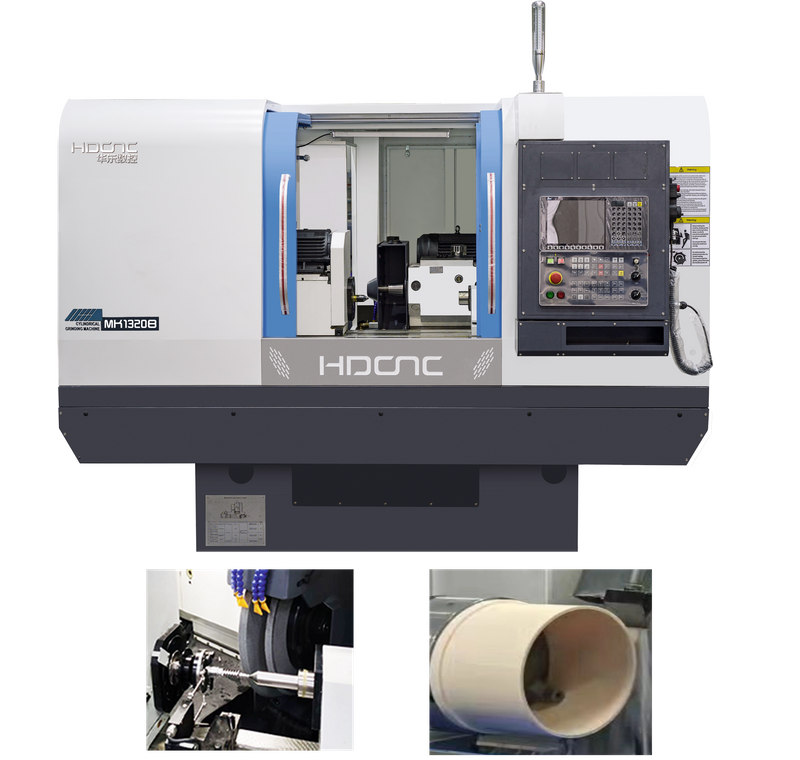

CNC Cilíndrico OD Grinder

2 Ejis Linkage CNC Cylindrical Grinder, estándar con sistema HNC808D, Siemens o FanUC como opcional.
Alta resistencia y baja tensión del material de hierro fundido perlítico HT300, con alta rigidez y estabilidad de precisión

El modelo MKS es con cabezal de rueda de velocidad lineal alta que puede ayudar a mejorar la eficiencia del procesamiento

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

Descripción del Producto

Aplicación de la máquina

Industria del vidrio

Industria hidráulica

Industria reductora

Industria de zafiro

Accesorios estándar

Tanque fresco	perro conductor	cuñas de nivelación	brida de la rueda
Herramientas de extracto de ruedas	rueda estándar	Balancing Arbor	centros
cubierta cerrada completa (solo para la serie MK1320)

Accesorios opcionales

soporte de equilibrio de rueda	separador magnético	separador magnético y filtro de papel
pluma de diamante	cubierta	medidor de cara
Descanso estable cerrado	Calibre de diámetro exterior en línea

Parámetros de la máquina

Descripción	Unidad	Mk (s) 1320b
Capacidad general
Max. Molilla de longitud (OD)	mm	500/750
Altura central	mm	135
Dia.grinding (OD)	mm	8-200
Max. Peso de la pieza de trabajo	kg	50
Cabezal de trabajo
Conteo central	MONTE	4
Velocidad del huso (sin paso)	r/min	26-260 (60-600)
Cabezal
Max. Dimensión de la rueda (ODWid)	mm	40050203
Velocidad periférica	EM	35 (50)
Min.set Unidad	mm	0.0001
Mesa de trabajo
Max. ángulo giratorio de la mesa	°	5 (500) 3 (750)
Max. ángulo giratorio de la mesa	°	9
Contragolimiento
Conteo central	MONTE	4
Quill viajar manualmente	mm	30
Sistema eléctrico
Sistema CNC		Estándar: HNC808DG Opcionals: Siemens Fanuc 0i
Potencia del motor de la rueda	KW	4 (11)
Potencia del motor de la cabeza de trabajo	KW	1.1
Precisión del mecanizado
Redondez	μm	2 (1.5）
Cilindricidad	μm	5
Aspereza	μm	RA 0.2
Máquina
Peso	kg	MK （S） 1320BX500: 3000/5500 MK （S） 1320BX750 :: 3500/6000
Dimensión del paquete (LWH)	centímetro	285200228 340200228

Descripción		Unidad	MK （S） 1332*1000 /1500
Capacidad general
Max. Molilla de longitud (OD)		mm	1000/1500
Altura central		mm	180
Dia.grinding (OD)		mm	8-320
Max. Peso de la pieza de trabajo		kg	150
Cabezal de trabajo
Conteo central		MONTE	5
Velocidad del huso (sin paso)		r/min	19-190 （35-350）
Cabezal
Max. Dimensión de la rueda (ODWid)		mm	60075305 （600100203）
Velocidad periférica		EM	35 （50）
Min.set Unidad		mm	0.0001
Mesa de trabajo
Max. ángulo giratorio de la mesa	CW	°	3
	CCW	°	7 (1000) 6 (1500)
Contragolimiento
Conteo central		MONTE	4
Quill viajar manualmente		mm	30
Sistema eléctrico
Sistema CNC			Estándar: HNC808DG Opcionals: Siemens Fanuc 0i
Potencia del motor de la rueda		KW	11
Potencia del motor de la cabeza de trabajo		KW	1.5
Precisión del mecanizado
Redondez		μm	2.5
Cilindricidad		μm	8
Aspereza		μm	RA 0.2
Máquina
Peso		kg	4000 (1000) 4800 (1500)
Dimensión del paquete (LWH)		centímetro	425225228 (1000) 545225228 (1500)

Descripción	Unidad	MKE1432*1000 /1500
Capacidad general	mm
Distancia entre el centro	mm	1000/1500
Altura central	mm	180
Dia.	mm	8-320
Max. Peso de la pieza de trabajo	kg	150
Cabezal de trabajo
conteo central		4
Velocidad del huso (sin paso)	rpm	26-260
Cabezal
Max. Dimensión de la rueda (ODWid)	mm	40050203
Velocidad periférica	EM	35
Unidad de set de mínimo	mm	0.0001
Mesa de trabajo
Ángulo máximo de la tabla (CW)	grado	3
Ángulo máximo de la tabla (CCW)	grado	7 （1000） 6 （1500）
Contragolimiento
Conteo central		4
Quill viajes	mm	30
Sistema eléctrico
Potencia del motor de la rueda	KW	5.5
Potencia del motor de la cabeza de trabajo	KW	1.5
Precisión del mecanizado
Redondez	μm	3
Cilindricidad	μm	8
Aspereza	μm	RA0.32
Peso bruto	Kg	3800 （1000） 4000 （1500）
Dimensión de embalaje	centímetro	326190205 （1000） 426190205 （1500）

Descripción		Unidad	MKE1350
Capacidad general
Max. Molilla de longitud (OD)		mm	1500/2000/3000/4000
Altura central		mm	270
Dia.grinding (OD)		mm	25-500
Max. Peso de la pieza de trabajo		kg	1000
Cabezal de trabajo
Conteo central		MONTE	6
Velocidad del huso (sin paso)		r/min	10-100
Cabezal
Max. Dimensión de la rueda (ODWid)		mm	75075305
Velocidad periférica		EM	35
Min.set Unidad		mm	0.0001
Mesa de trabajo
Max. ángulo giratorio de la mesa	CW	°	3 (1500) 2 (2000/3000) 1 (4000)
	CCW	°	6 (1500) 5 (2000) 3 (3000) 2 (4000)
Contragolimiento
Conteo central		MONTE	6
Quill viajar manualmente		mm	70
Sistema eléctrico
Sistema CNC			Estándar: HNC808DG Opcionals: Siemens Fanuc 0i
Potencia del motor de la rueda		KW	15
Potencia del motor de la cabeza de trabajo		KW	4
Precisión del mecanizado
Redondez		μm	2.5 (1500) 3 (2000/3000/4000)
Cilindricidad		μm	8 (1500/2000/3000) 12 (4000)
Aspereza		μm	RA 0.3
Máquina
Peso		t	10 (1500) 11 (2000) 13 (3000) 17 (4000)
Dimensión del paquete (LWH)		centímetro	543225210 (1500) 583225210 (2000) 796225210 (3000) 996225210 (4000)

Características

2 Ejis Linkage CNC Cylindrical Grinder, estándar con sistema HNC808D, Siemens o FanUC como opcional.
Alta resistencia y baja tensión del material de hierro fundido perlítico HT300, con alta rigidez y estabilidad de precisión
Sistema de control de la máquina herramienta con interfaz amigable y función de alarma y diagnóstico de falla de equipo perfecto
mesa viaja en una v, una guía plana
Ayuda de cabezal de trabajo sin pasos para elegir la velocidad adecuada
Transversal longitudinal impulsado hidráulicamente
Swivels de mesa de máquinas para una fácil rectificación de cónica
Sistema avanzado de lubricación hidrostática
contrapalda de cola controlada hidráulicamente como opcional
El modelo MKS tiene una cabeza de rueda de velocidad lineal alta que puede ayudar a mejorar la eficiencia del procesamiento.
