| Cantidad: | |
|---|---|
Características adicionales : esta serie de productos es una estructura móvil con rendimiento estable, operación fácil y funciones completas. Tiene las características de alta precisión, alta eficiencia, alta automatización y alta inteligencia.
Tiene funciones tales como compensación automática, protección de apagado para la alineación del centro de rodillos, equilibrio automático de la rueda de molienda, aderezo automático de la rueda de molienda, molienda de simulación, molienda de trago de trazo corto, rectificado de rectificación, molienda de velocidad lineal constante, molienda de velocidad de velocidad variable, molienda de soporte de presión estática, diagnóstico de alarma de falla, etc. etc. etc.
Puede lograr un mecanizado de alta precisión complejo de curvas cóncavas cilíndricas, convexas, curvas CVC, curvas arbitrarias, etc.
Campo de adaptación: adecuado para el procesamiento de alta precisión, alta calidad de la superficie y rectificación de alta eficiencia en las industrias de acero y no ferrosas, como placas delgadas enrolladas en frío, láminas de aluminio y láminas de cobre.
Especificaciones de la máquina de molienda y los principales parámetros técnicos
Artículo | Unidad | Parámetros |
Diámetro máximo de molienda | mm | 1000/1250/1600 |
Diámetro de molienda mínimo | mm | 100/200/250 |
Longitud máxima de procesamiento de la pieza de trabajo | mm | 4000/5000/6000/8000/10000/12000 |
Micro alimentación (máxima convexidad y concavidad) | mm | ± 1.5 mm |
Peso máximo de la pieza de trabajo (molienda) | T | 20 |
Altura central | mm | 950 |
Velocidad de rotación de la pieza de trabajo | rpm | 5-60 |
Resolución de alimentación de la rueda de molienda | mm | 0.001 |
Velocidad de trabajo del huso de la rueda de molienda | rpm | 320-1600 |
Velocidad de línea máxima de corte de la rueda de molienda | EM | 45 |
Diámetro máximo de la rueda de molienda | mm | 915 |
Diámetro mínimo de la rueda de molienda | mm | 480 |
Ancho de la rueda de molienda | mm | 100 |
Diámetro del orificio interno de la rueda de molienda | mm | 304.8 |
Rango de medición | mm | （100-1000）/200-1250/（250-1600） （Basado en el dibujo de la muestra） |
Capacidad de potencia | KW | 200 |
Sistema CNC | Sinumerik uno |
Molienda de superficie cilíndrica:
Redondez | ≤0.002 mm |
Cilindricidad | ≤0.002 mm/m |
Error de forma de rollo | ≤ 0.002 mm/m |
Aspereza de la superficie | RA: 0.1 μm |
Media convexa (cóncava) Molilla:
Simetría media a alta | 100: 0.002 |
Redondez | ≤0.002 mm |
Error de forma de rollo | ≤ 0.002 mm/m |
Aspereza de la superficie | RA: 0.1 μm |
Molienda de curva arbitraria:
Error de forma de rollo | ± 0.002 mm/m |
Coaxialidad | ≤0.002 mm |
Aspereza de la superficie | RA: 0.1 μm |

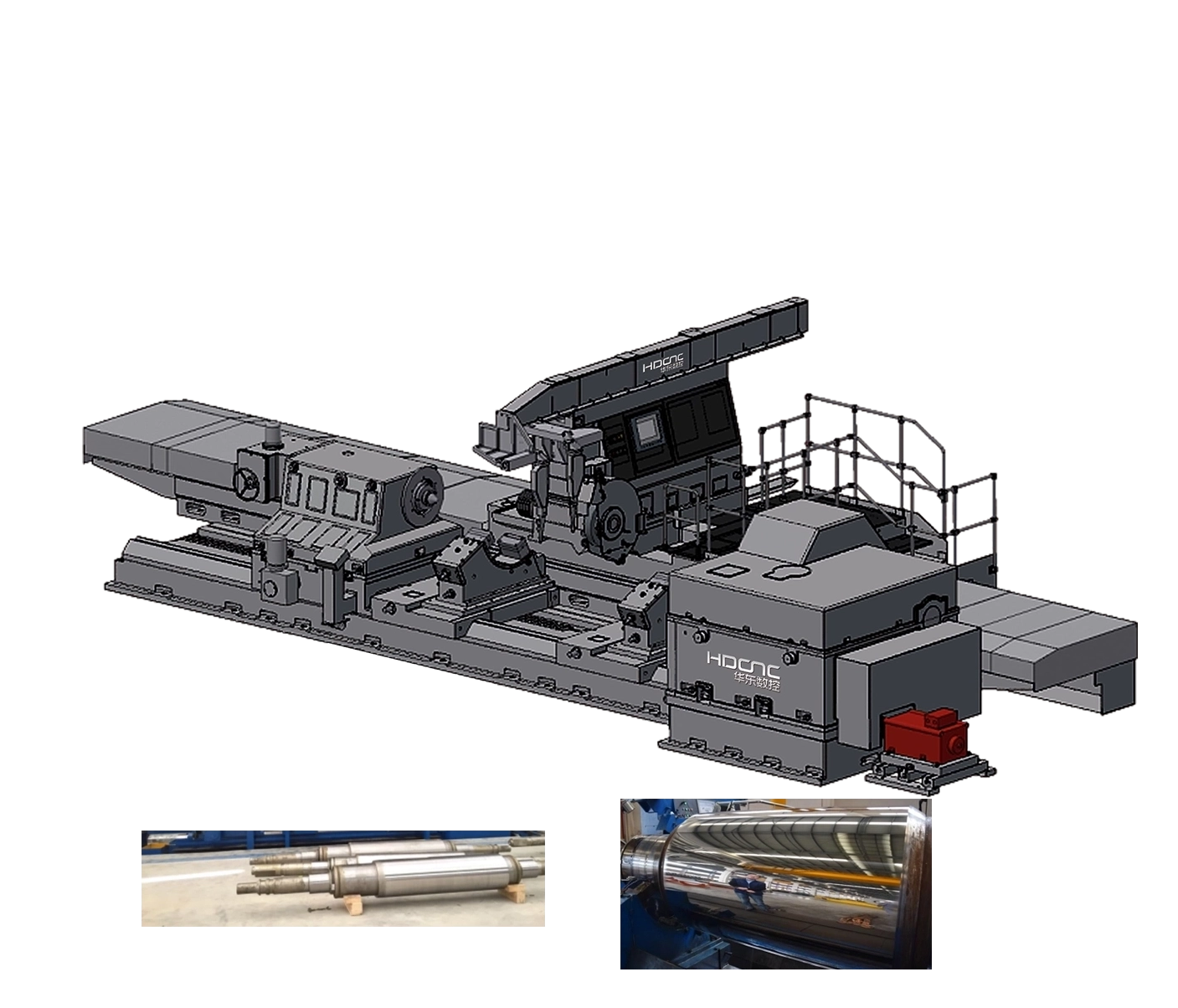

Diagrama esquemático general del molinillo

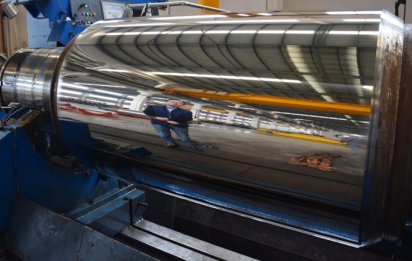

Estuche de procesamiento
Industria de acero inoxidable
CA RINDULTRY
