1 、 Características estructurales de las máquinas herramientas

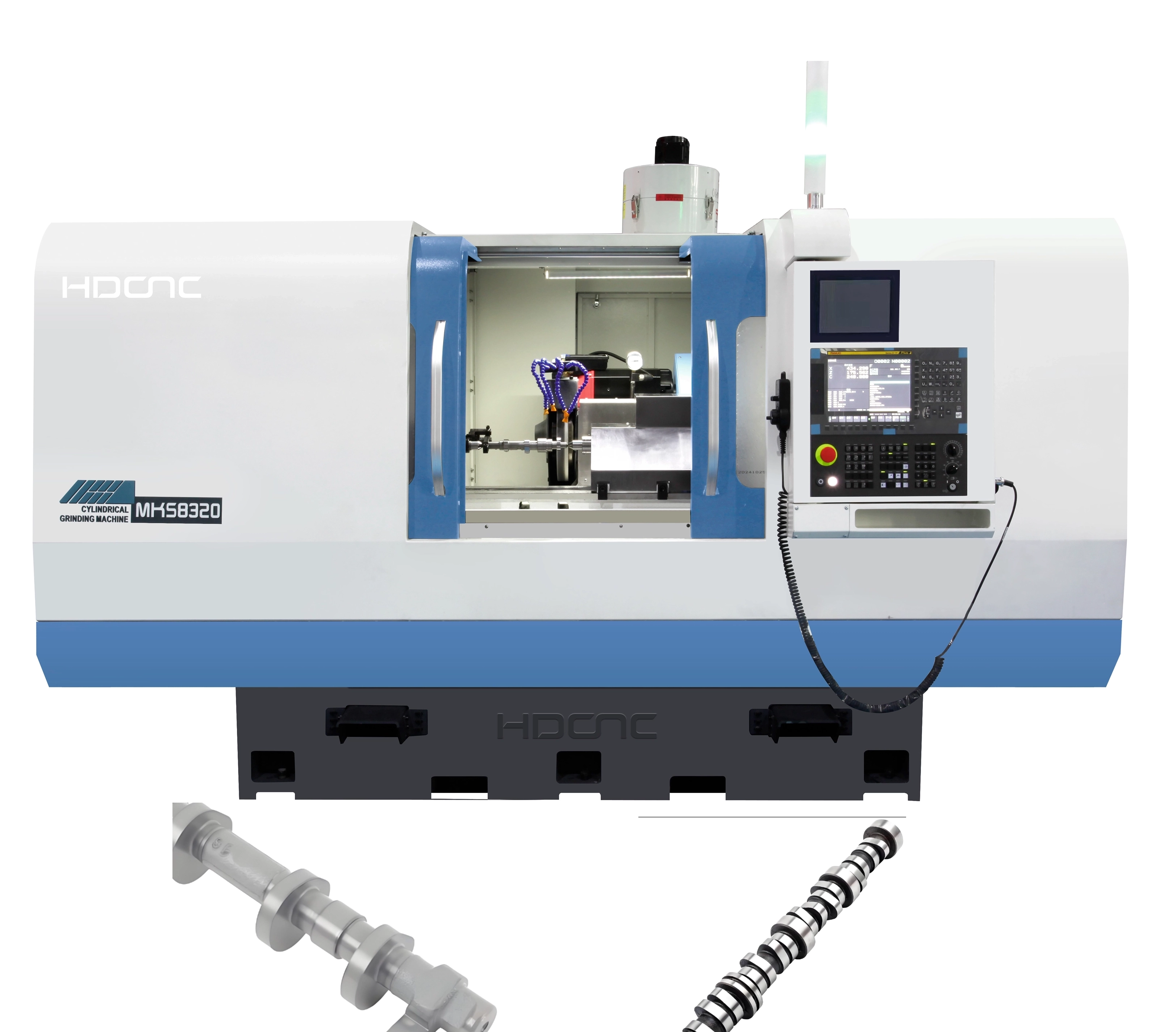

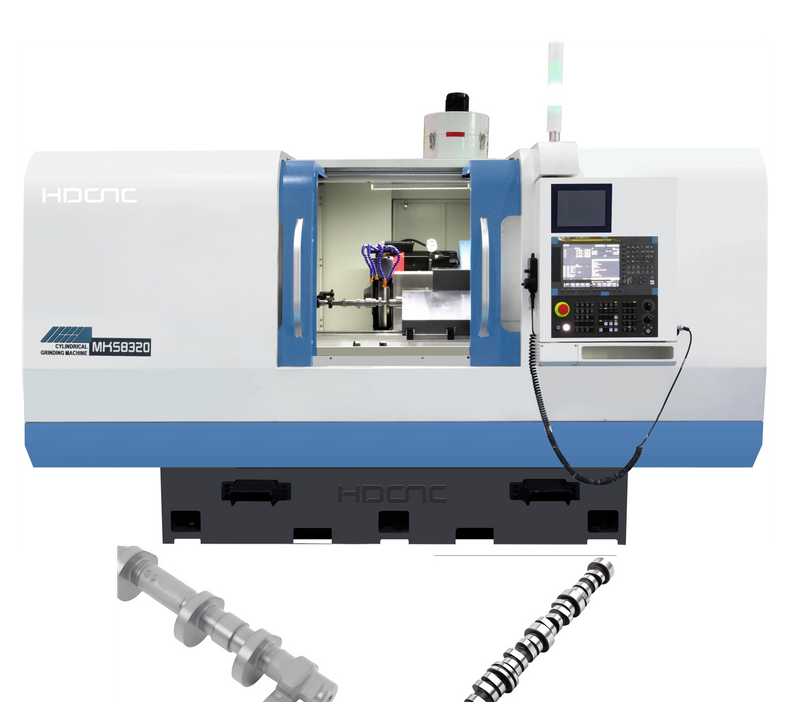

Esta máquina herramienta es un molinillo cilíndrico CNC de seguimiento de alta precisión de cuatro eje de enlace. Seleccionando dispositivos avanzados y confiables como la plataforma de control de la máquina herramienta, con una interfaz humana-máquina fácil de usar y completar la alarma de falla del equipo y las funciones de diagnóstico. El sistema CNC controla los movimientos lineales del eje X (alimento para la cabeza de ruedas) y el eje Z (movimiento de la mesa de trabajo), así como el movimiento del eje C del alimento de molienda de rotación de la pieza de trabajo, y puede lograr el enlace de los ejes X y C. Equipado con controlador PMC y pantalla LCD. El operador puede establecer parámetros de molienda y editar el ciclo del proceso de molienda a través de la pantalla en una conversación de máquina humana, logrando la rectificación automática de la máquina herramienta. El corte automático y la alimentación periódica se pueden lograr a través del control del programa, y también se puede utilizar la alimentación electrónica de los volantes.
2 、 Alcance de la aplicación

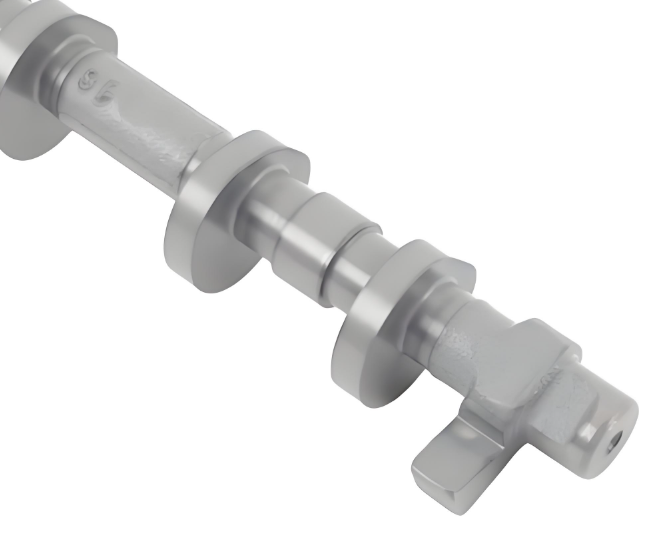

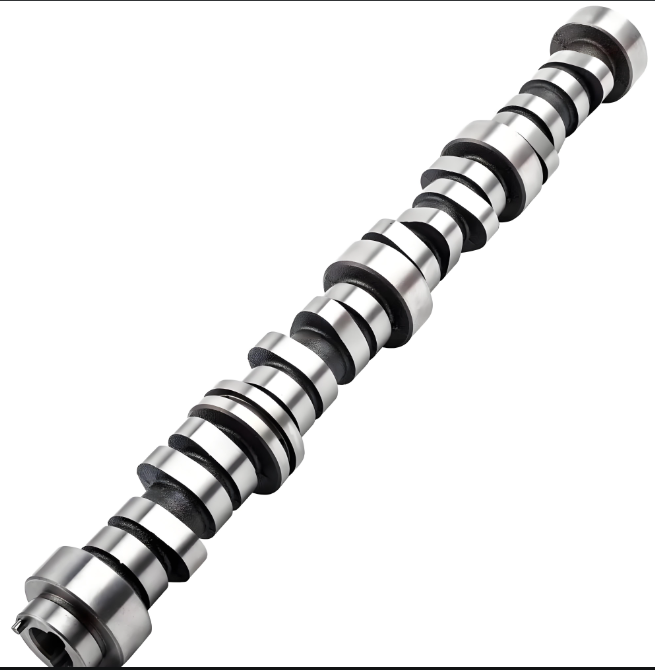

Esta máquina herramienta es adecuada para el seguimiento de CNC Rolining de círculos externos excéntricos de árboles de levas, cigüeñales, etc. en industrias como automóviles y compresores. También se puede utilizar para la molienda de precisión de los círculos externos estándar de piezas de eje convencionales, como ejes de motor y cigüeñales. Estas máquinas herramientas se utilizan principalmente para la rectificación de materiales metálicos (como acero, hierro fundido, metales no ferrosos, etc.), y también pueden procesar materiales no metálicos y otros materiales.
3 、 Especificaciones y parámetros principales de la máquina herramienta
1 、 Especificaciones principales
Descripción | Unidad | Presupuesto |
Rango de diámetro exterior de molienda | mm | Ø8 ～ Ø200 |
Longitud máxima de molienda | mm | 500 |
Max. Peso de la pieza de trabajo | kg | 50 |
Max. Ángulo giratorio de la mesa | dextrorso | 5 ° |
Sinistrorso | 9 ° | |
Carrera de tornillo del eje z (longitudinal) | mm | 850 |
Rango de velocidad de movimiento del eje z (longitudinal) | mm/min | 0 ～ 8000 |
Resolución mínima de CNC del eje z (longitudinal) | mm | 0.001 |
Max. Dimensión de la rueda | mm | 350 （400） × 40 × 127 |
Velocidad periférica | EM | ≤60 |
Posible rotación de la carcasa de la cabeza | No rotativo | |
Trazo de tornillo de eje X (lateral) | mm | 260 |
mm/min | 0 ～ 20000 | |
Resolución mínima de CNC del eje X (lateral) | mm | 0.001 |
Top Taper of Workhead | Mt#4 | |
Velocidad de diale del cabezal de trabajo | r/min | 50Hz: 60 ～ 600 Variables Frecuencia |
Posible rotación del huso de la cabeza de trabajo | giratorio | |
Posible rotación de la carcasa de la cabeza de trabajo | No rotativo | |
Top -Conpel of Tailstock | Mt#4 | |
Quill viajes | mm | 30 |
Ronda (verdadera redondez) | mm | ≤ 0.002 |
Cilindricidad | mm | ≤ 0.003 |
Aspereza | μm | RA ≤ 0.2 |
