| Cantidad: | |
|---|---|
Industria del vidrio
Industria hidráulica
Industria reductora
Industria de zafiro
| bomba de lubricación | Estación hidráulica para medidor | cuñas de nivelación | perro conductor |
| Herramientas de extracto de ruedas | rueda estándar | Balancing Arbor | centros |
| cubierta cerrada completa | |||
soporte de equilibrio de rueda | separador magnético | separador magnético y filtro de papel |
pluma de diamante | cubierta | medidor de cara |
Descanso estable cerrado | Calibre de diámetro exterior | AE Eliminación Rango de rango de sistema anticollision |

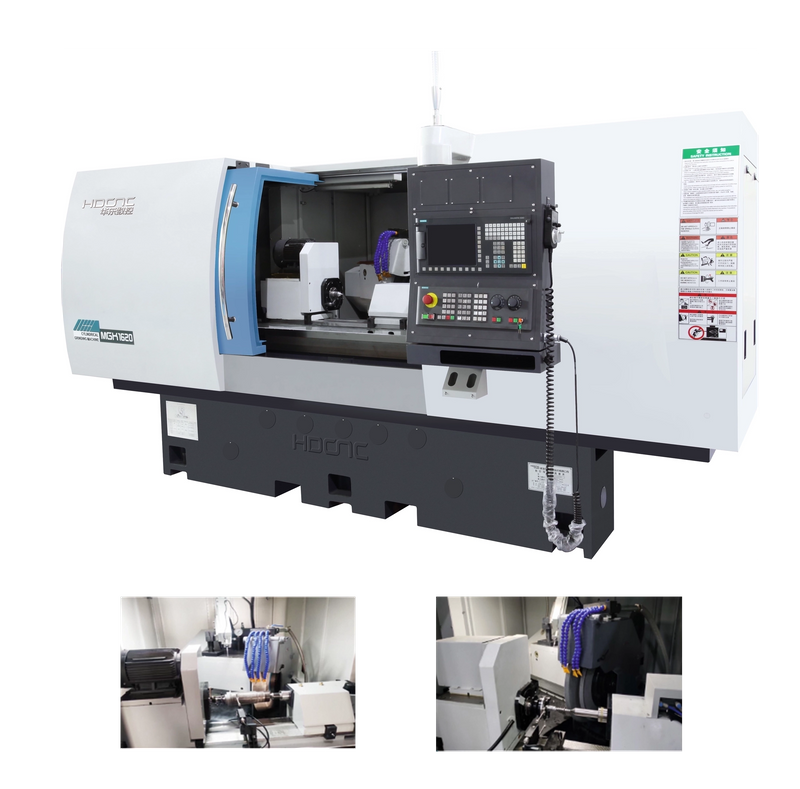

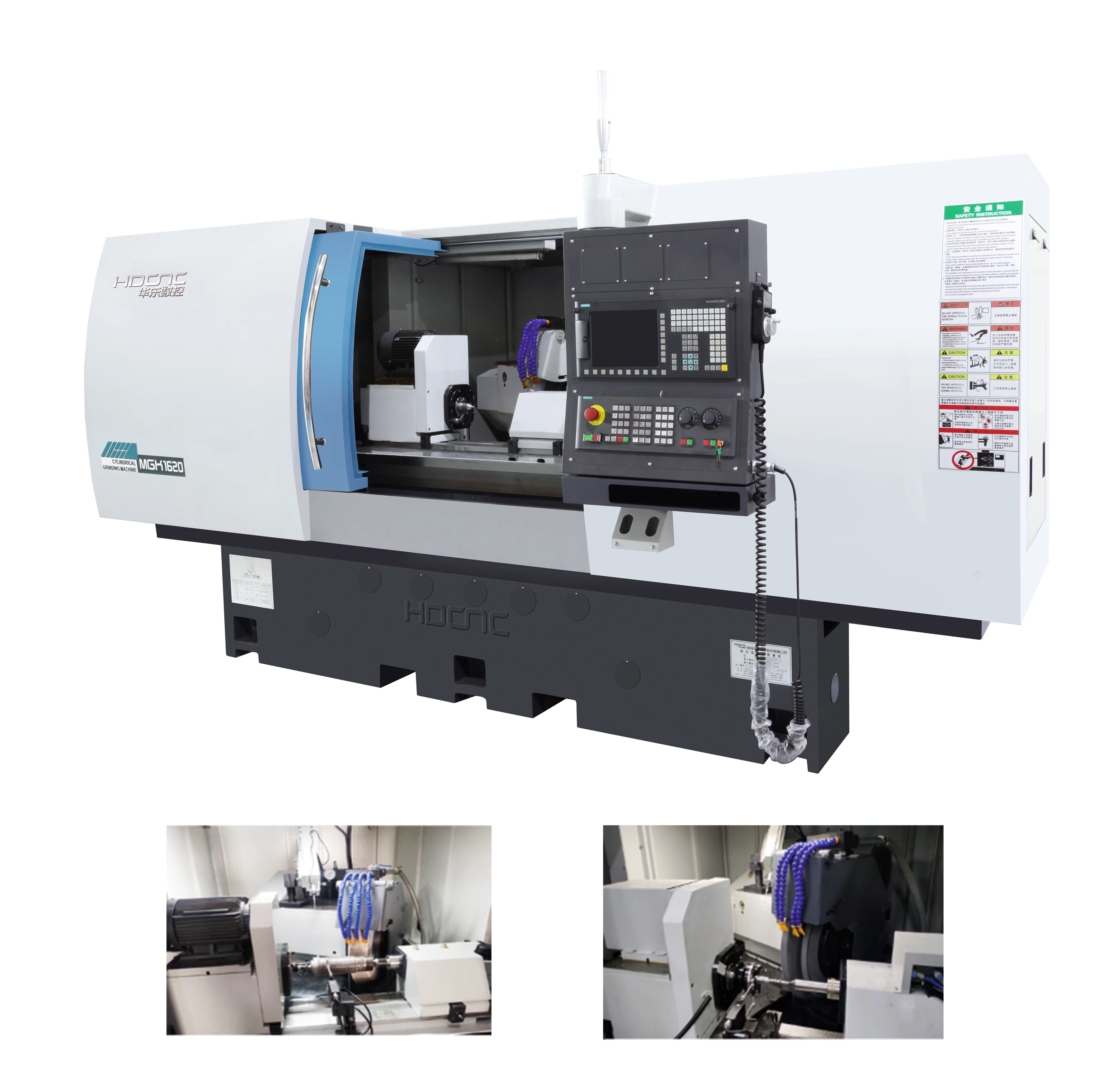

Descripción | Unidad | MGK1320 （M） |
Capacidad general | ||
Max. Molilla de longitud (OD) | mm | 500/750 |
Altura central | mm | 135 |
Dia.grinding (OD) | mm | 8-200 |
Max. Peso de la pieza de trabajo | kg | 50 |
Cabezal de trabajo | ||
Conteo central | MONTE | 4 |
Velocidad del huso (sin paso) | r/min | 60-600 |
Cabezal | ||
Max. Dimensión de la rueda (OD*W*id) | mm | 400*50*203 |
Velocidad periférica | EM | 35 |
Min.set Unidad | mm | 0.0001 |
Mesa de trabajo | ||
Max. ángulo giratorio de la mesa | ° | 5 (500) 3 (750) |
° | 9 （500） 8 （750） | |
Contragolimiento | ||
Conteo central | MONTE | 4 |
Quill viajar manualmente | mm | 30 |
Sistema eléctrico | ||
Sistema CNC | Estándar: Siemens 828 Opcionals: Fanuc 0i | |
Potencia del motor de la rueda | KW | 5.5 |
Potencia del motor de la cabeza de trabajo | KW | 1.1 |
Precisión del mecanizado | ||
Redondez | μm | 0.5 |
Cilindricidad | μm | 2 (500) 3 (750) |
Aspereza | μm | RA 0.04 |
Máquina | ||
Peso | kg | 5500 (500) 6000 (750) |
Dimensión del paquete (L*W*H) | centímetro | 340*240*228 400*240*228 |

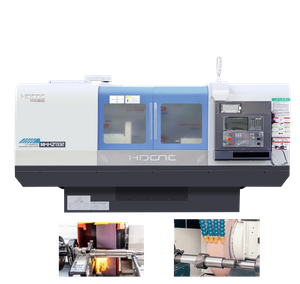

Descripción | Unidad | MGK1332 |
Capacidad general | ||
Max. Molilla de longitud (OD) | mm | 1000/1500 |
Altura central | mm | 180 |
Dia.grinding (OD) | mm | 8-320 |
Max. Peso de la pieza de trabajo | kg | 100 |
Cabezal de trabajo | ||
Conteo central | MONTE | 5 |
Velocidad del huso (sin paso) | r/min | 35-350 |
Cabezal | ||
Max. Dimensión de la rueda (OD*W*id) | mm | 500*80*203 |
Velocidad periférica | EM | 45 |
Min.set Unidad | mm | 0.0001 |
Mesa de trabajo | ||
Max. ángulo giratorio de la mesa | ° | 3 (750) |
° | 7 （1000） 6 （1500） | |
Contragolimiento | ||
Conteo central | MONTE | 4 |
Quill viajar manualmente | mm | 30 |
Sistema eléctrico | ||
Sistema CNC | Estándar: Siemens 828 Opcionals: Fanuc 0i | |
Potencia del motor de la rueda | KW | 7.5 |
Potencia del motor de la cabeza de trabajo | KW | 1.5 |
Precisión del mecanizado | ||
Redondez | μm | 0.5 |
Cilindricidad | μm | 3 |
Aspereza | μm | RA 0.04 |
Máquina | ||
Peso | kg | 6700 (1000) 7700 (1500) |
Dimensión del paquete (L*W*H) | centímetro | 460*250*228 (1000) 560*250*228 (1500) |
La guía de la tabla adopta la estructura de guía hidroestática de descarga abierta, y la transversal adopta la estructura de la vía guía lineal suiza N/o y la unidad de tornillo de bolas de alta precisión.
El huso de la rueda de molienda adopta una gran cantidad de aceite, cuatro cuña de aceite, cojinete de presión hidrolinámica automática ajustable, el cabezal de trabajo adopta el centro de rectores hidroestático de la rectificación fija, la cola de cola densa manga de cuentas o una estructura de cojinete lineal, toda la máquina tiene una fuerte rigidez.
El lecho de la máquina adopta una estructura de doble capa (análisis de elementos finitos), la fundición con una relación especial se funde en una sola pieza, y la superficie combinada es raspada manualmente, por lo tanto, la deformación térmica es estable y la precisión es estable durante mucho tiempo.
MGK1320M es para la estructura del lecho mineral, sin deformación, y la precisión es más duradera y estable.
