| Cantidad: | |
|---|---|
Industria del vidrio
Industria hidráulica
Industria reductora
Industria de zafiro
| bomba de lubricación | Estación hidráulica para medidor | cuñas de nivelación | perro conductor |
| Herramientas de extracto de ruedas | rueda estándar | Balancing Arbor | centros |
| cubierta cerrada completa | |||
soporte de equilibrio de rueda | Calibre de diámetro exterior | separador magnético y filtro de papel |
pluma de diamante | cubierta | medidor de cara |
Descanso estable cerrado | Dispositivo de husillo motorizado para aderezo de la rueda de molienda CBN | AE Eliminación Rango de rango de sistema anticollision |

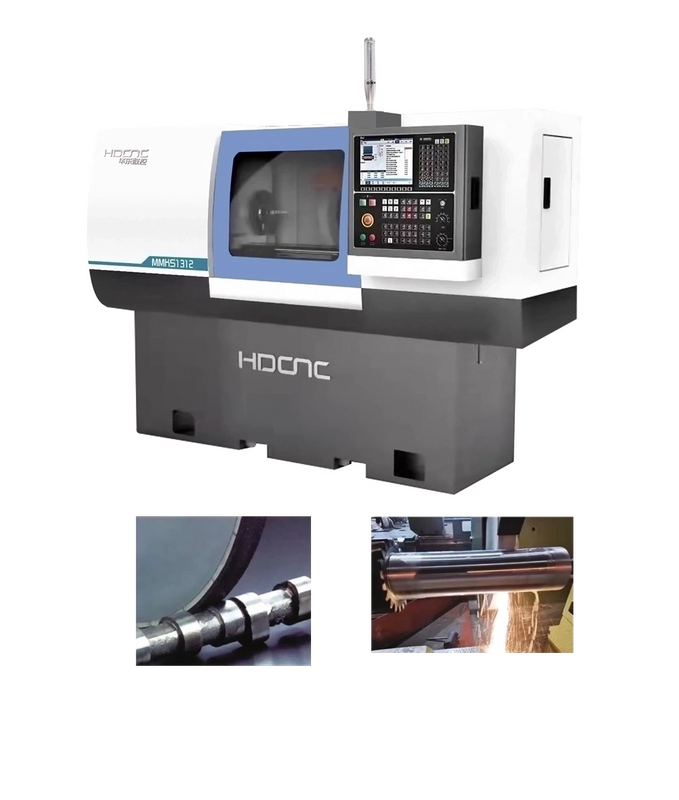

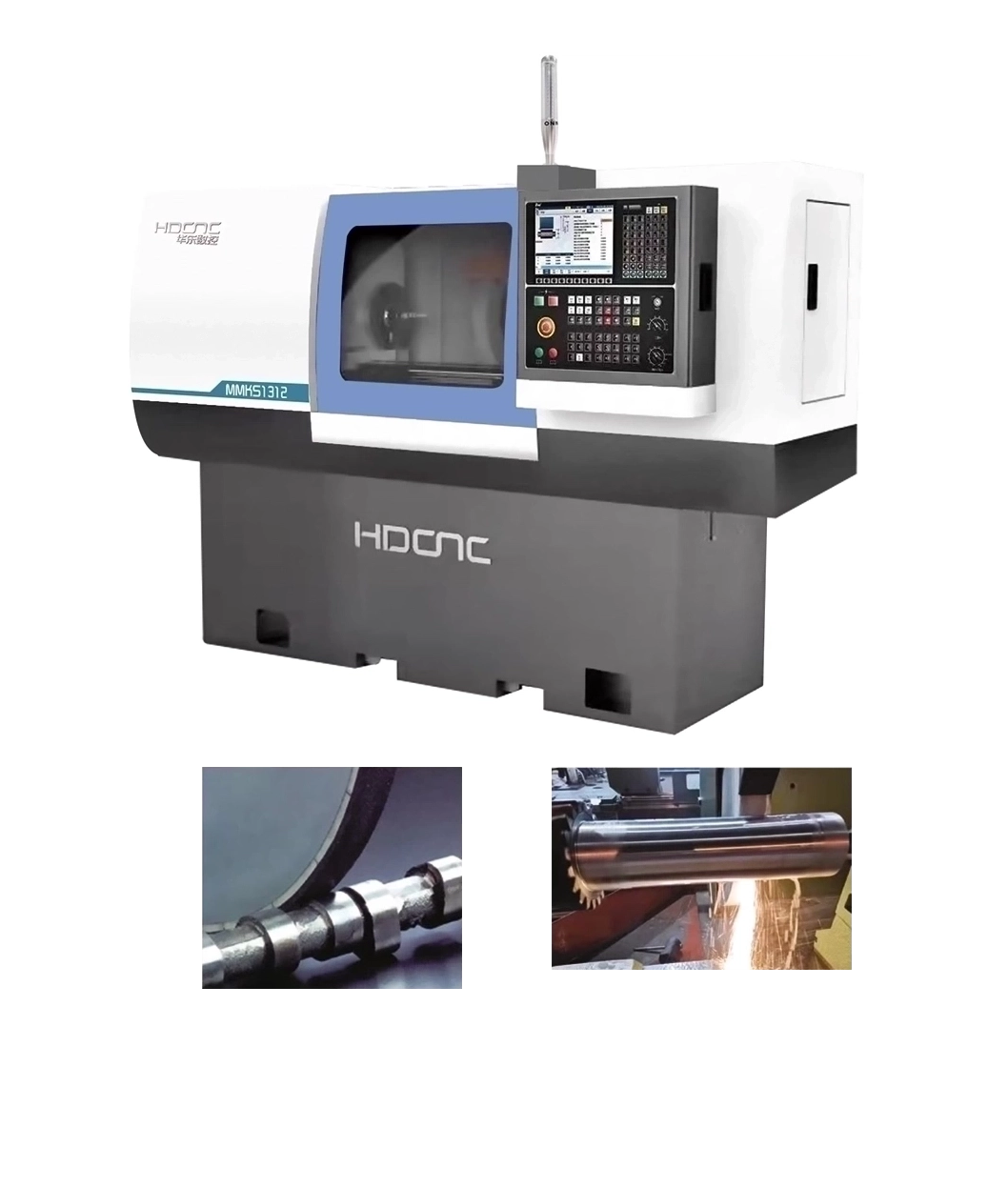

ARTÍCULO | MMKS1312*350 |
Altura central | 100 mm |
Mínimo Diámetro externo. | 5 mm |
Max. Diámetro externo. | 125 mm |
Max. Longitud | 350 mm |
Distancia entre centros | 370 mm |
Max. Carga de peso | 50 kg |
FEED MIN DE AXIS X | 0,5 μm |
Resolución de x eje | 0.1 μm |
X Axis Max Feed | 5000 mm/min |
Alimento mínimo de eje z | 0.001 mm |
Resolución del eje z | 0.1 μm |
Alimento máximo del eje z | 5000 mm/min |
Cabezal de trabajo | Estándar con cabeza de trabajo fuerte, MT 4#， 0-1000rpm |
Contragolimiento | Estándar con contraportada fuerte, MT 3#, accionamiento de cilindro de aire, viajar 30 mm |
Tamaño de la rueda | Φ400 mm × 40 mm × φ203 mm （Rueda de molienda de corundum） |
Velocidad lineal circular de rueda | ≤60m/s （rueda de corundum） ≤80 m/s （rueda CBN） |
Sistema CNC | HNC 808DG （Estándar） Siemens 828D （Opcional） FanUC OI-TF/G （Opcional） |
El huso de la rueda de molienda adopta el cojinete de fluido hidrostático autodesarrollado, que tiene alta rigidez y buena precisión giratoria. La velocidad lineal de la rueda de molienda: rueda de molienda CBN ≤ 80m/s, rueda de molienda de corundum ≤ 60 m/s. ， Precisión ≤ 0.0015 mm
La mesa de trabajo y el tornillo de transmisión de alimentación cruzada están hechas de tornillo de bola de grado C3 de molienda, y se estiran cuantitativamente, con buena rigidez de transmisión y pequeño trazo vacío inverso.
El eje x adopta la forma lineal de precisión de precisión importada, y aplica precarga, coeficiente de baja fricción, buena respuesta dinámica.
Uso de la tecnología de aderezo de rodillo de diamantes de huso eléctrico o la tecnología de aderezo de un solo punto de diamante que forme un solo punto de aderezo
Utilizando el sistema CNC importado o doméstico, la interfaz de molienda de máquinas humanas investigada por la empresa, el trabajo confiable, la operación fácil y la programación.
Con el localizador de cara final, precisión de posicionamiento axialate 0.005 mm
Equipado con un instrumento de medición automática radial, realice un control automático completo de circuito cerrado, la precisión del círculo externo es estable a ≤ 0.003 mm
