| Cantidad: | |
|---|---|
Industria del vidrio
Industria hidráulica
Industria reductora
Industria de zafiro
| Tanque fresco | perro conductor | cuñas de nivelación | brida de la rueda |
| Herramientas de extracto de ruedas | rueda estándar | Balancing Arbor | centros |
| cubierta cerrada completa (solo para la serie MK1320) | |||
soporte de equilibrio de rueda | separador magnético | separador magnético y filtro de papel |
pluma de diamante | cubierta | medidor de cara |
Descanso estable cerrado | Calibre de diámetro exterior |
| Descripción | Unidad | Presupuesto | ||||
| Mk1320b | MK1332 | MK1332H | MK1420 | |||
| Capacidad general | ||||||
| Distancia entre centros | mm | 500、750、1000 | 1000、1500 | 2000、3000 | 500、750、1000 | |
| Altura central | mm | 135 | 180 | 180 | 125/135 | |
| Dia.ground (OD) | mm | 8 ~ 200 | 8 ~ 320 | 8 ~ 320 | 8 (5) ~ 200 | |
| Dia.Ground (ID) | mm | / | / | / | 13 ~ 80 | |
Máx. Length Ground (ID) | mm | / | / | / | 125 | |
| Máxo de peso de pieza de trabajo | Kg | 50 | 150 | 300 | 50 | |
| Cabezal de trabajo | ||||||
| Cinta central (MT) | (MONTE) | 4 | 5 | 5 | 4 | |
| Velocidad del huso/paso sin paso | r/min | 50Hz: 26-260 | 50Hz: 19-190 | 50Hz: 10-100 | 63/125/250/500 50Hz: 26-260 | |
| Cabezal | ||||||
| Max.Dimension of Wheel (OD*W*ID) | mm | 400 × 50x203 | 600 × 75x305 | 600x75x305 | 400 × 50x203 | |
| Velocidad periférica | EM | 35 | 35 | 35 | 35 | |
| Ángulo de rotación del soporte de la rueda de molienda | ° | / | / | / | ± 5/8 | |
| Dispositivo de molienda interna | ||||||
| Velocidad del huso | r/min | / | / | / | 3000/10000 | |
| Dimensión de la rueda | mm | / | / | / | Max50*32*16 | |
| / | / | / | Min12*15*5 | |||
| Mesa | ||||||
| Max. | Polla | ° | 5 ° (500) 、 3 ° (750、1000) | 3 ° | 3 ° | 7 ° （500） 8 ° （750） 3 ° （1000） |
| Sinistrorso | ° | 9 ° | 7 ° (1000) 、 6 ° (1500) | 5 ° (2000) 、 3 ° (3000) | 7 ° （500） 8 ° （750） 7 ° （1000） | |
| Contragolimiento | ||||||
| Cinta central (MT) | (MONTE) | 4 | 4 | 5 | 4 | |
| Quill viajes | mm | 30 | 30 | 30 | 25 | |
| Sistema eléctrico | ||||||
| Sistema CNC | Sistema doméstico 、 Siemens808d 、 Fanuc oitf y otros | |||||
| Potencia del motor de la rueda | KW | 4 | 11 | 11 | 4/5.5 | |
| Potencia del motor de la cabeza de trabajo | KW | 1.1 | 1.5 | 3 | 0.75/1.1 | |
| Precisión del mecanizado | ||||||
| Redondez | μm | 2 | 2.5 | 3 | 3/5 | |
| Cilindricidad | μm | 5 | 8 | 8 | 4 | |
| Aspereza | μm | RA0.2 | RA0.2 | RA0.32 | RA0.16 | |
| Máquina | ||||||
| Peso bruto | t | 3.2 (500） 3.6 (750) 4.6 (1000) | 4.6 (1000) 5.1 (1500) | 6.7 (2000) 8.3 (3000) | 2.6 (500) 4.3 (750) 4.6 （1000） | |
Dimensión de embalaje | centímetro | 285 × 190 × 220 (500) | 425 × 225 × 220 (1000) | 620 × 230 × 225 (2000) | 225 × 203 × 205 （500） | |
| 340 × 190 × 220 (750) | 275 × 203 × 205 （750） | |||||
| 545 × 225 × 220 (1500) | 820 × 230 × 225 (3000) | |||||
| 425x225 × 220 (1000) | 320 × 203 × 205 （1000） | |||||
| Descripción | Unidad | Presupuesto | |||||
| MKE1432 | Mk1620b | MK1632 | MK1350 | MKE1450 | |||
| Capacidad general | |||||||
| Distancia entre centros | mm | 1000、1500 | 500、750 | 1000、1500 、 2000、3000 | 1500、2000 、 3000、4000 | 1500 | |
| Altura central | mm | 180 | 135 | 180 | 270 | 270 | |
| Dia.ground (OD) | mm | 8 ~ 320 | 8 ~ 200 | 8 ~ 320 | 25 ~ 500 | 25 ~ 500 | |
| Dia.Ground (ID) | mm | 30-100 | / | / | / | 30-200 | |
| Máx. Length Ground (ID) | mm | 125 | / | / | / | 320 | |
| Máxo de peso de pieza de trabajo | Kg | 150 | 50 | 150 | 1000 | 1000 | |
| Cabezal de trabajo | |||||||
| Cinta central (MT) | (MONTE) | 4 | 4 | 5 | 6 | 6 | |
| Velocidad del huso/paso sin paso | r/min | 50Hz: 26-260 | 50Hz: 26-260 | 50Hz: 19-190 | 50Hz: 10 ~ 100 | 50Hz: 10-100 | |
| Cabezal | |||||||
| Max.Dimension of Wheel (OD*W*ID) | mm | 400 × 50x203 | 500x75x203 | 600x75x305 | 750x75x305 | 500x7sx205 | |
| Velocidad periférica | EM | 35 | 35 | 35 | 35 | 35 | |
| Ángulo de rotación del soporte de la rueda de molienda | ° | ± 8 | / | / | / | ± 8 | |
| Dispositivo de molienda interna | |||||||
| Velocidad del huso | r/min | 10000 | / | / | / | 10000 | |
| Dimensión de la rueda | mm | max50*25*13 | / | / | / | Max175*32*32 | |
| Min17*20*6 | / | / | / | min30*25*10 | |||
| Mesa | |||||||
| Max. | Polla | ° | 3 ° | 5 ° (500) 、 3 ° (750) | 3 ° （1000、1500） 2 ° （2000、3000） | 3 ° (1500) 2 ° (2000、3000) 1 ° (4000) | 3 ° |
| Sinistrorso | ° | 7 ° (1000) 、 6 ° (1500) | 9 ° | 7 ° (1000) 6 ° (1500) 5 ° (2000) 3 ° (3000) | 6 ° (1000) 5 ° (1500) 3 ° (2000) 2 ° (3000) | 6 ° | |
| Contragolimiento | |||||||
| Cinta central (MT) | (MONTE) | 4 | 4 | 4 | 6 | 6 | |
| Quill viajes | mm | 30 | 30 | 30 | 70 | 70 | |
| Sistema eléctrico | |||||||
| Sistema CNC | Sistema doméstico 、 Siemens808d 、 Fanuc oitf y otros | ||||||
| Potencia del motor de la rueda | KW | 5.5 | 7.5 | 11 | 15 | 5/7.5 | |
| Potencia del motor de la cabeza de trabajo | KW | 2 | 1.1 | 1.5 | 4 | 1.5 | |
| Precisión del mecanizado | |||||||
| Redondez | μm | 3 | 2 | 3 | 2.5 (1500) 3 (2000、3000、4000) | 25 | |
| Cilindricidad | μm | 8 | 5 | 8 | 8 (1500、2000、3000） 12 （4000) | 8 | |
| Aspereza | μm | RA0.32 | RA0.32 | RA0.32 | RA0.32 | RA0.32 | |
| Máquina | |||||||
| Peso bruto | t | 3.8 (1000) 4 (1500) | 4.3 (500) 4.6 (750) | 4.6 (1000) 5.1 (1500) 5.7 (2000) 6.9 (3000) | 10 (1500) 11 (2000) 13 (3000) 17 (4000) | 9.5 | |
Dimensión de embalaje | centímetro | 326 × 190 × 205 (1000) | 340 × 225 × 220 (500) | 465 × 230 × 220 (1000) 585 × 230 × 220 (1500) | 543 × 225 × 210 (1500) 583 × 225 × 210 (2000) | 543 × 225 × 210 | |
| 426 × 190 × 205 (1500) | 390 × 225 × 220 (750) | 650 × 245 × 220 (2000) 845 × 245 × 220 (3000) | 796 × 225 × 210 (3000) 996 × 225 × 210 (4000) | ||||

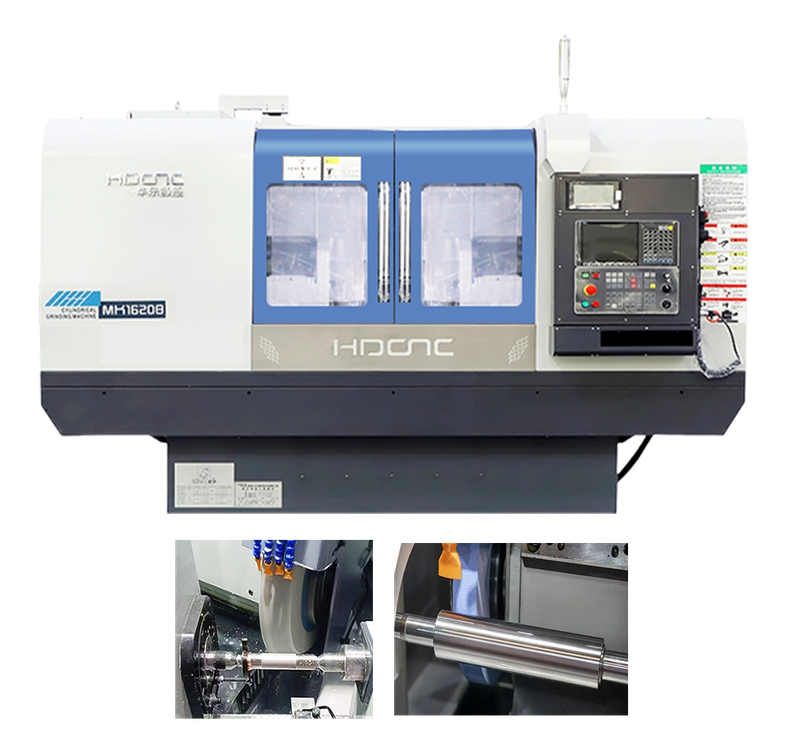

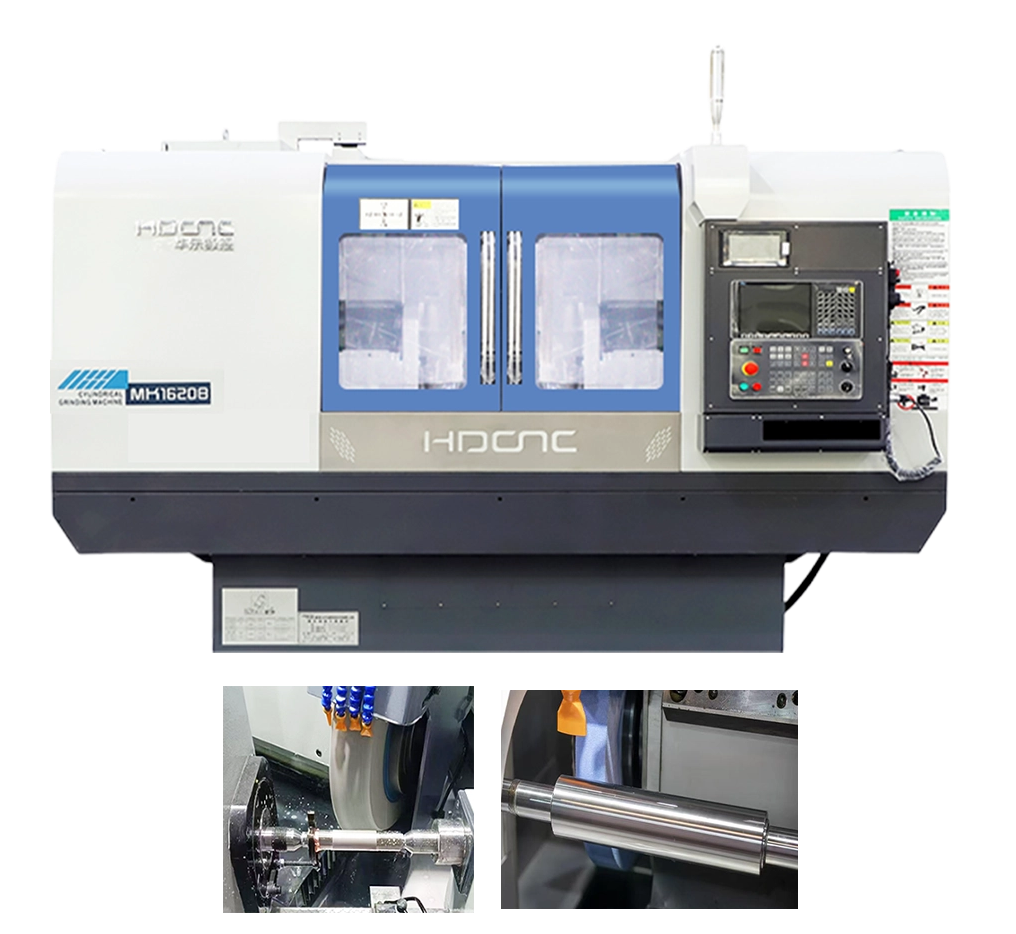

2 Ejis Linkage CNC Cylindrical Grinder, estándar con sistema HNC808D, Siemens o FanUC como opcional.
Alta resistencia y baja tensión del material de hierro fundido perlítico HT300, con alta rigidez y estabilidad de precisión
Sistema de control de la máquina herramienta con interfaz amigable y función de alarma y diagnóstico de falla de equipo perfecto
mesa viaja en una v, una guía plana
Ayuda de cabezal de trabajo sin pasos para elegir la velocidad adecuada
Transversal longitudinal impulsado hidráulicamente
Swivels de mesa de máquinas para una fácil rectificación de cónica
Sistema avanzado de lubricación hidrostática
contrapalda de cola controlada hidráulicamente como opcional
