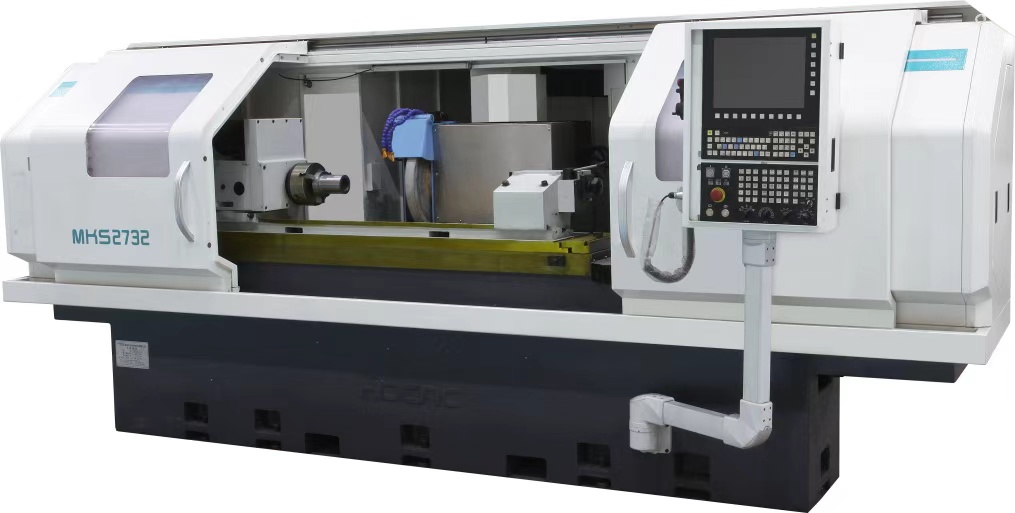

Rectificadora de compuestos de precisión CNC serie MKS27
HDCNC
I Propósito y características estructurales de la máquina herramienta
1.La máquina herramienta adopta una estructura de caja compuesta, con piezas fundidas de alta resistencia y bajo estrés, pequeña deformación térmica, alta precisión y buena estabilidad.
2.El riel guía del eje Z adopta tecnología de riel guía de presión estática, que tiene buena rigidez y no se arrastra a bajas velocidades; El eje X adopta tecnología de riel guía lineal precomprimido importada, que tiene una gran capacidad de carga, alta precisión y respuesta sensible.
3.El husillo de muela circular exterior está equipado con un husillo eléctrico de rectificado importado de marca reconocida, que puede equiparse con dos muelas circulares exteriores al mismo tiempo, con alta rigidez y alto torque; el husillo eléctrico de muela interna está equipado con una marca nacional reconocida.
4.El cabezal adopta una estructura de cabezal de doble propósito de alta precisión y el contrapunto adopta un asiento trasero con cojinete preprensado, que tiene buena rigidez general y alta precisión, y es adecuado para procesos de rectificado de precisión.
5.La torreta de herramientas puede equiparse con una plataforma giratoria de accionamiento directo DDR y una plataforma giratoria de estación de trabajo T4 como estándar, que cumple con los requisitos de rigidez y precisión.
6.Equipado con un sistema CNC Huazhong de producción nacional como estándar, rendimiento estable, interfaz de rectificado dedicada, operación conveniente y alta rentabilidad. Opcionalmente puede equiparse con cualquier sistema de rectificadora de importación conocido en el mercado.
II Parámetros técnicos principales de la máquina herramienta
Artículo | MKS2720×500 | MKS2732×1000 |
Rendimiento general | ||
Altura central | 180 mm | 180 mm |
Rango de diámetros de rectificado de muestras cilíndricas | Ø8~Ø200mm | Ø8~Ø320mm |
Longitud máxima de rectificado de la muestra circular exterior | 500 mm | 1000 mm |
Rango de orificios de rectificado de muestras circulares internas | Ø10~Ø80mm | Ø10~Ø80mm |
Profundidad del orificio de rectificado para muestras circulares interiores | 125mm | 125mm |
Velocidad mínima de avance del soporte de muela | 0.0005 mm | 0.0005 mm |
Velocidad mínima de avance de la mesa de trabajo | 0.001 mm | 0.001 mm |
Velocidad de avance normal del eje Z | 10 m/min | 10 m/min |
Velocidad de avance normal del eje X | 8 m/min | 8 m/min |
Cabezal de precisión | Doble propósito de alta precisión cabezal | Doble propósito de alta precisión cabezal |
Contrapunto de precisión | Posición de los rodamientos precargados. | Posición de los rodamientos precargados. |
Cabezal rectificador cilíndrico (configuración estándar) | ||
Marca | Husillo eléctrico de rectificado de marca reconocida importada | Husillo eléctrico de rectificado de marca reconocida importada |
Especificaciones de la muela abrasiva (diámetro exterior máximo × ancho × diámetro interior) | 500×63×203(milímetro) | 500×63×203(milímetro) |
Método de enfriamiento | Refrigeración por agua circulante | Refrigeración por agua circulante |
Método de sellado | Sello de gas delantero | Sello de gas delantero |
velocidad lineal | 50M/s | 50M/s |
Cabezal de rectificado interno (configuración estándar) | ||
Marca | Marcas nacionales reconocidas. | Marcas nacionales reconocidas. |
Método de enfriamiento | Refrigeración por agua circulante | Refrigeración por agua circulante |
Método de sellado | Sello de gas delantero | Sello de gas delantero |
Velocidad del huso | 30000 rpm (estándar) | 30000 rpm (estándar) |
Especificaciones de la muela abrasiva (diámetro exterior máximo × ancho × diámetro interior) | 50×25×10(milímetros) | 50×25×10(milímetros) |
Torreta de herramientas (eje B) | ||
Puesto de trabajo | T4 (estándar) | T4 (estándar) |
Unidad de torreta | Plato giratorio mecánico/plato giratorio de accionamiento directo DDR | Tocadiscos mecánico/DDR tocadiscos de accionamiento directo |
Ángulo de rotación(°) | +30～-280 | +30~-280 |
Precisión de posicionamiento del plato giratorio(") | ±5/±2,5 | ±5/±2,5 |
métodos de control | Control de circuito cerrado | Control de circuito cerrado |
