一、 Características principales y alcance de la aplicación de las máquinas herramientas

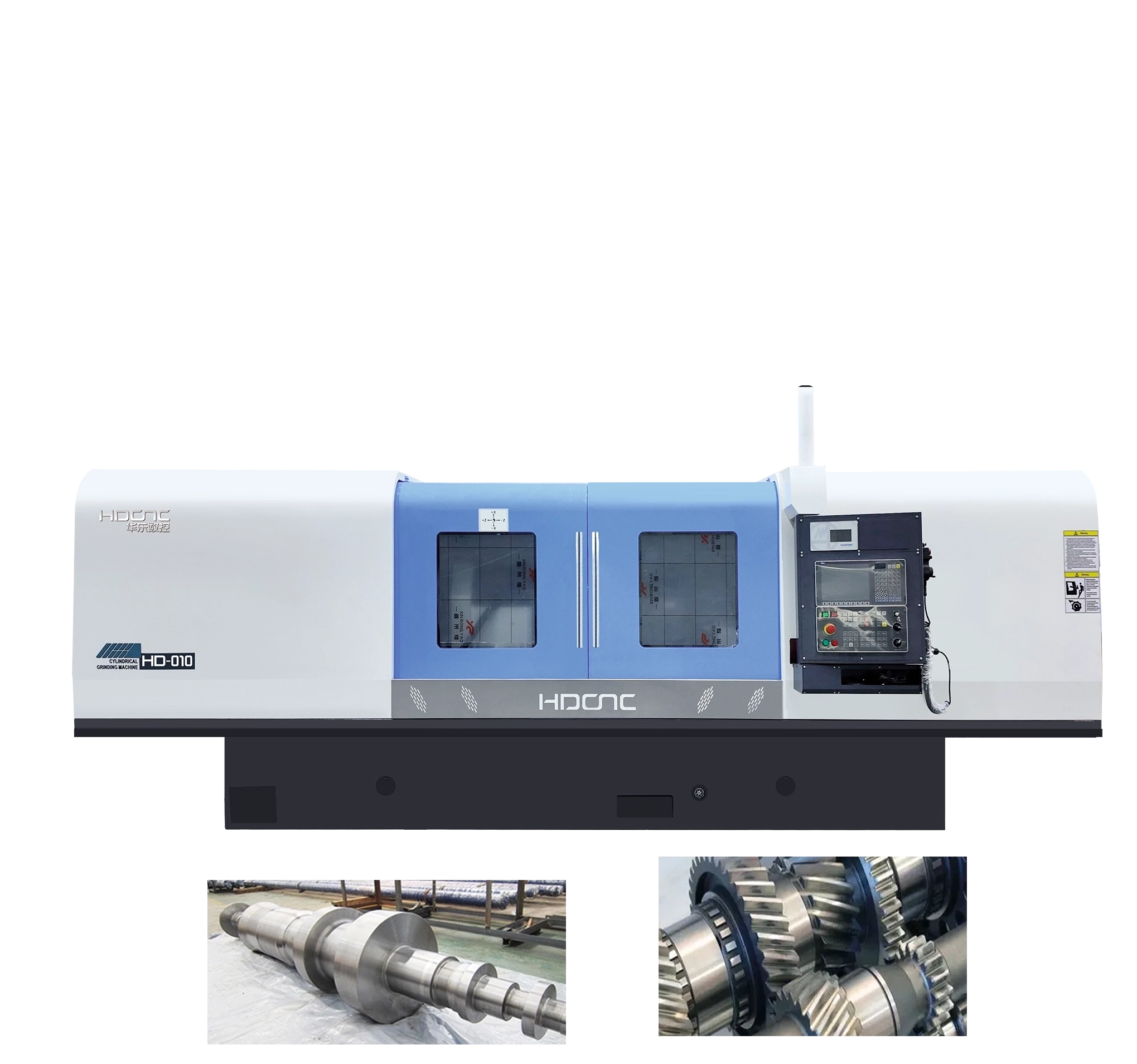

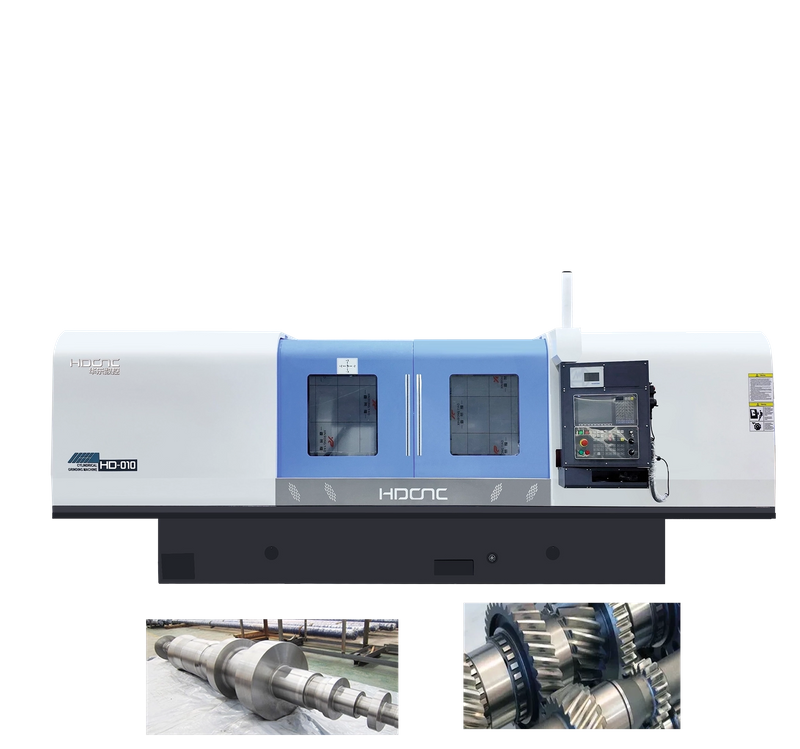

Esta máquina herramienta es un molinillo cilíndrico de la cara CNC de 5 ejes 2 ligadas a CNC. La estructura general de la máquina herramienta adopta un diseño móvil de soporte de ruedas de molienda y paleta, y está hecho de material de hierro fundido de perlita HT300 de alta resistencia y baja estrés, que tiene alta rigidez y excelente estabilidad de precisión. Esta máquina herramienta adopta el corte oblicuo de la rueda de doble molienda y la molienda de formación, que puede realizar una molienda única en los círculos externos, arcos y caras finales de los dos extremos de la carcasa del eje automovilístico (/eje) sin la necesidad de sujeción secundaria y giro, lo que resulta en una alta eficiencia de producción. El sistema de control numérico de esta máquina herramienta adopta el sistema de control numérico Simens 828D, que utiliza dispositivos avanzados y confiables como la plataforma de control de la máquina herramienta. La interfaz humana-máquina es amigable y tiene funciones completas de alarma y diagnóstico de falla del equipo. Tiene control de doble canal. El trabajo de molienda de la máquina herramienta se puede cortar y alimentar automáticamente periódicamente a través del control del programa, y también puede ser alimentado por la rueda electrónica.
3 、 Alcance de la aplicación
Esta máquina herramienta es adecuada para moler la superficie de los cuerpos giratorios cilíndricos o cónicos con la precisión it6 ~ It7. Se puede utilizar para la molienda de forma insertando y reparando dos ruedas de molienda de eje, y también se puede usar para la molienda recíproca longitudinal. Las máquinas herramientas se utilizan principalmente para moler las piezas típicas de molienda de doble cara, como las cáscaras de eje y los ejes.
二、 Especificaciones y parámetros principales de la máquina herramienta
Lista de especificaciones principales:
Artículo | Valor |
Altura central | 600 mm （Adecuado para el proceso de molienda de carcasa del puente） |
Diámetro de rotación máximo | φ1200 mm （Adecuado para el proceso de molienda de carcasa del puente） |
Diámetro máximo de molienda | φ500 mm |
Diámetro de molienda mínimo | φ50 mm |
Longitud mínima de molienda | 1500 mm （Longitud de la pieza de trabajo -2 veces la longitud axial del área de molienda） |
Distancia máxima máxima | ≥3000 mm |
Longitud máxima de la pieza de trabajo | 3000 mm |
Velocidad de alimentación horizontal mínima de la paleta | 0.001 mm |
Velocidad de alimentación longitudinal mínima de la paleta | 0.001 mm |
Tasa de alimentación del eje X | 0.05-5000 mm/min |
Tasa de alimentación del eje z | 0.1-5000 mm/min |
Precisión de posicionamiento （GB/T4685-2007） | Eje x ≤0.013 mm 0.008 Eje z ≤0.025 mm 0.015 |
Repetibilidad （GB/T4685-2007 、 Estándar HDCNC） | X axis≤0.006 mm 0.005 Z axis≤0.013 mm 0.008 |
Especificaciones de la rueda de molienda （Max） | Φ900 （/750） mm × 300 mm (max) × φ305 mm |
Potencia del motor de la rueda de molienda | 30kw |
Velocidad de rotación de la pieza de trabajo | 15 ~ 150 rpm (función de posicionamiento de estacionamiento reservado para la carcasa del puente) |
Velocidad lineal de la rueda de molienda | ≤45m/s |
Calidad máxima de la pieza de trabajo (eje) | 1000 kg |
Capacidad máxima de carga (incluidos accesorios y conchas de puente) | ≥800 kg |
Top de cabezal | Mohs No. 6 |
Cabezal | 100 mm |
Tapa de la rejilla | Mohs No. 6 |
Viajes de manga de astro | 70 mm |
三、 Precisión de la máquina herramienta
1.1 Precisión de posición del eje CNC:
Eje x: precisión de posicionamiento 0.012㎜
repetibilidad 0.005㎜
Eje z: precisión de posicionamiento 0.015㎜
repetibilidad 0.008㎜
1.2 Precisión laboral (shell de puente, muestra estándar):
Artículo (varilla de molienda estándar) | Valor |
Redondez | 0.005 mm （Cumplir los requisitos de los dibujos de la carcasa del puente/eje） |
Consistencia del diámetro de la sección longitudinal | 0.008/1000 mm （Cumplir los requisitos de los dibujos de la carcasa del puente/eje） |
Aspereza de la superficie RA | Cilíndrica de 0.4 μm ； Final Face 0.8um; arco 0.8um |
Nota: Cumplir con los requisitos de precisión de mecanizado convencionales para conchas de puentes y piezas de eje en China, a saber: Ronda de la pieza de trabajo de mecanizado ≤ 0.005 mm; El mismo rebote lateral ≤ 0.015 mm; Rebotar en ambos lados ≤ 0.03 mm | |
Estuche de procesamiento

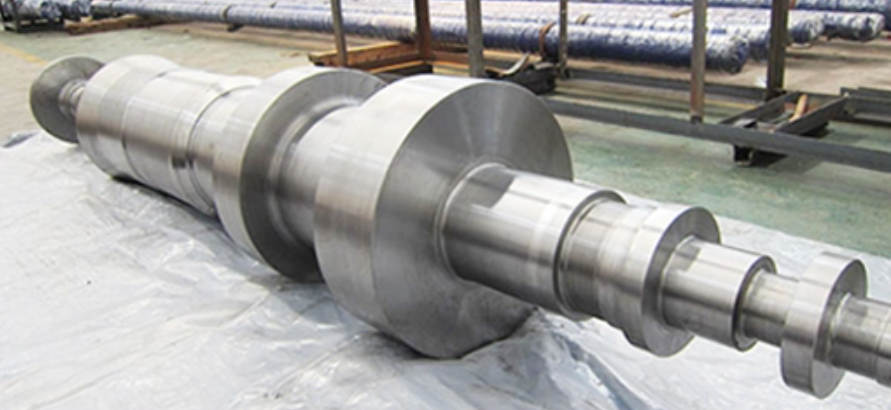

Industria de equipos

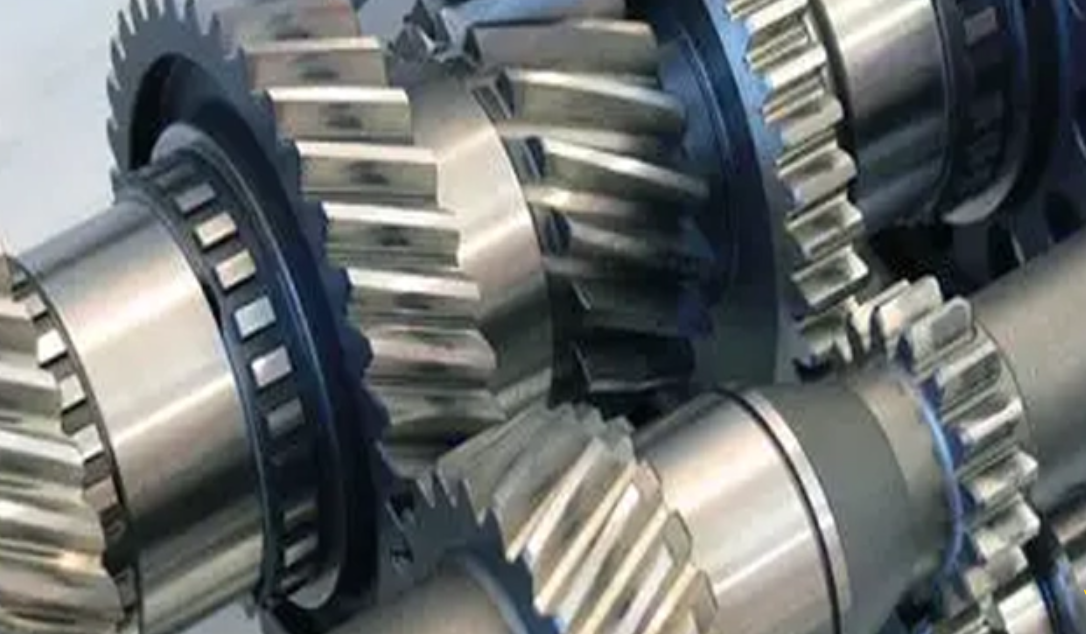

Industria automotriz
