1 、 Características estructurales de las máquinas herramientas

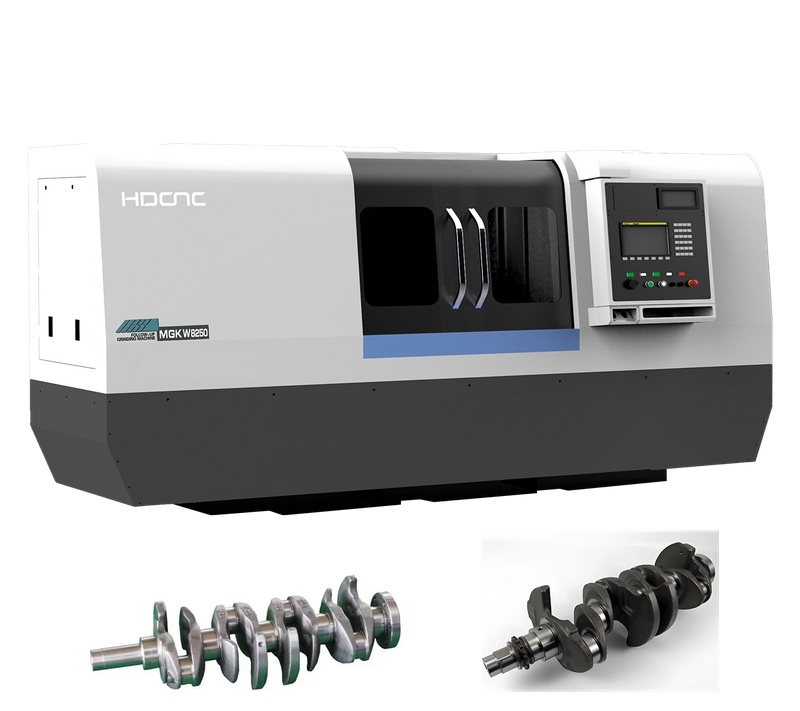

Esta máquina herramienta es una de Tres Axis Tres Precision CNC . máquina de molienda cilíndrica del cigüeñal de seguimiento El diseño del sistema de control utiliza dispositivos avanzados y confiables como la plataforma de control de la máquina herramienta, con módulos de función de rectificación de seguimiento incorporados, interfaz humana-máquina amigable para el usuario y la alarma de falla del equipo y las funciones de diagnóstico.
El sistema CNC controla el movimiento del eje X (eje de alimentación transversal de la rueda de molienda) y el eje Z (eje de alimentación longitudinal de la rueda de molienda), así como el movimiento del eje C1 del alimento de molienda de rotación de la pieza de trabajo, y puede lograr el enlace de los ejes X y C1. Para la molienda de seguimiento del cigüeñal a gran escala, se puede lograr un enlace C1 y C2 (huso de pala, accesorio especial) de acuerdo con los requisitos del proceso de molienda cuando sea necesario. Equipado con controlador PMC y pantalla LCD.
El operador puede establecer parámetros de molienda y editar el ciclo del proceso de molienda a través de la pantalla en una conversación de máquina humana, logrando la rectificación automática de la máquina herramienta. El corte automático y la alimentación periódica se pueden lograr a través del control del programa, y también se puede utilizar la alimentación electrónica de los volantes.
1 、 Especificaciones principales
Descripción | Unidad | Presupuesto | ||
Altura central | mm | 350 | ||
Distancia entre centros | mm | 1000、1500、2000、3000 | ||
Diámetro exterior | mm | Ø8 ～ Ø320 | ||
Max. Diámetro de rotación | mm | Ø500 | ||
Longitud máxima de molienda | mm | 1000、1500、2000、3000 | ||
Capacidad de carga máxima （Prueba de tipo） | kg | 500 | ||
Max. Ángulo giratorio de la mesa | dextrorso | ° | 2 ° | |
Sinistrorso | 3 ° | |||
Max. Dimensión de la rueda | mm | Rueda CBN: 750 × 40 × 305 | ||
Velocidad periférica | EM | ≤80 | ||
Posible rotación de la cubierta de la rueda de molienda | No rotativo | |||
Cazador de cabezal de trabajo | Mt#6 | |||
Velocidad de la cabeza de trabajo | rpm | 50Hz ： 0 ～ 200 | ||
Posible rotación del huso de la cabeza de trabajo | Giratorio | |||
Modo de accionamiento del huso de la cabeza de trabajo | DDR Drive Direct | |||
Posible rotación de la carcasa de la cabeza de trabajo | No rotativo | |||
Top -Conpel of Tailstock | Mt#6 | |||
Quill viajes | mm | 30 | ||
Modo de conducción del eje z (longitudinal) | Servo | |||
Stro de alimentación del eje z (longitudinal) | mm | 1200 | ||
Rango de velocidad de movimiento del eje z (longitudinal) | mm/min | 0 ～ 6000 | ||
Resolución mínima de CNC del eje z (longitudinal) | mm | 0.001 | ||
Riel de guía de presión estática abierta | ||||
Modo de conducción del eje X (lateral) | DDL Direct-Drive | |||
Racaje de alimentación del eje X (lateral) | mm | 400 | ||
mm/min | 0 ～ 20000 | |||
Resolución mínima de CNC del eje X (lateral) | mm | 0.001 | ||
Control de circuito cerrado del eje X (lateral) | Configuración estándar (regla de rejilla) | |||
Formulario de riel guía del eje X (lateral) | Riel de guía de presión estática cerrada | |||
Redondez del eje concéntrico | mm | ≤ 0.002 | ||
Consistencia del diámetro del eje concéntrico | mm | ≤ 0.003 | ||
Grictación de seguimiento del eje excéntrico para una verdadera redondez | mm | ≤ 0.003 | ||
Consistencia del diámetro de rectificado de seguimiento de eje excéntrico | mm | ≤ 0.008 | ||
Aspereza | μm | ≤ RA0.32 | ||
Paralelismo | mm | ≤ 0.015 | ||
2. Alcance de la aplicación

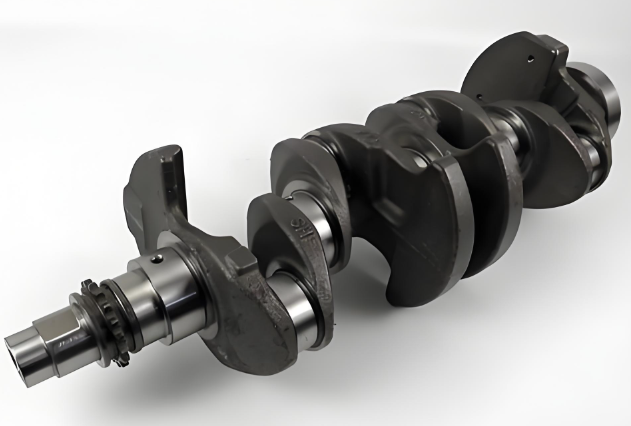

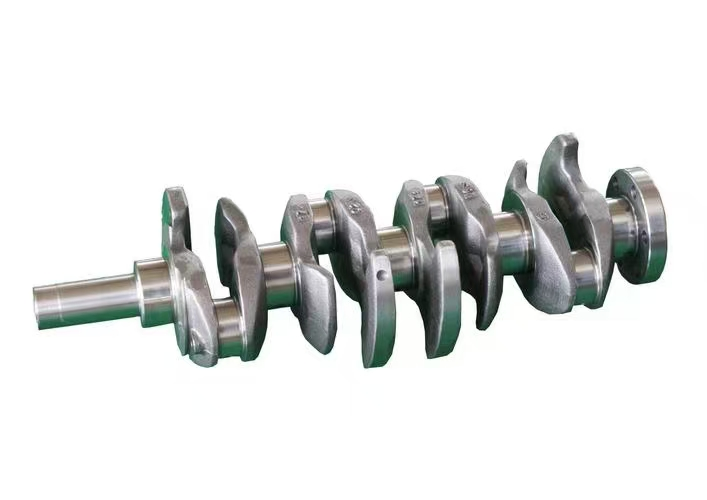

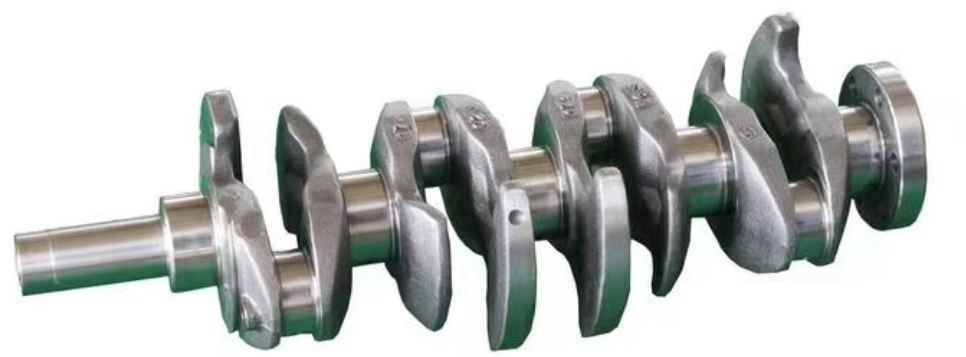

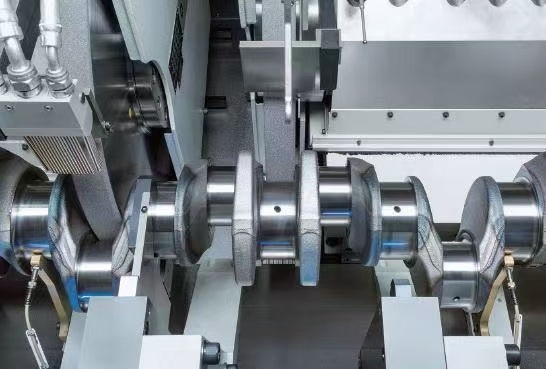

Esta máquina herramienta es adecuada para el seguimiento de CNC Rolining de círculos externos excéntricos de árboles de levas, cigüeñales, etc. en industrias como aviación, automóviles, compresores y construcción naval, etc.
También se puede utilizar para la rectificación de precisión de los círculos externos estándar de las piezas de eje convencionales. Estas máquinas herramientas se utilizan principalmente para moler de materiales metálicos (como acero, hierro fundido, metales no ferrosos, etc.), y también pueden procesar materiales no metálicos y otros materiales.
