La máquina herramienta adopta un diseño de arrastre cruzado, la tabla adopta una tabla rotativa hidrostática de alta precisión, sistema de control CNC, alta sensibilidad de alimentación y alta eficiencia.
| Cantidad: | |
|---|---|

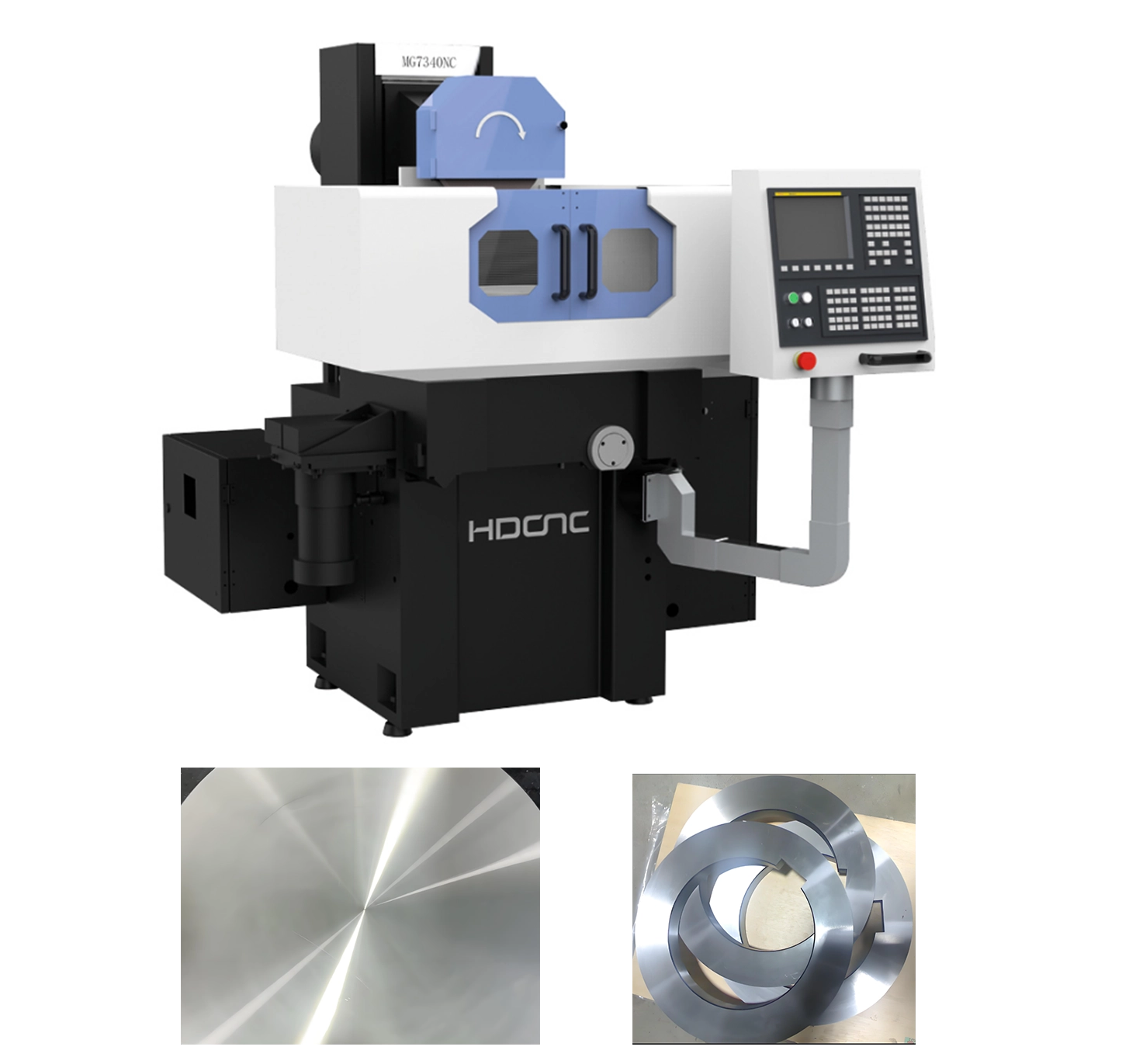

MG7330NC 、 MG7340NC 、 MG7350NC
HDCNC
Elemento/parámetros | Unidad | MG7330NC | MG7340NC | MG7350NC | |
Diámetro de la mesa de trabajo | mm | 300 | 400 | 500 | |
Velocidad de la mesa de trabajo | Rpm/min | 60-160 | 40-140 | 20-120 | |
La distancia máxima desde la línea central del huso de la rueda de molienda hasta la mesa de trabajo | mm | 350 | 350 | 350 | |
Movimiento horizontal de la mesa de trabajo | Tasa de alimentación automática | mm/cigüeña | 0.005～ 12 | 0.005～ 12 | 0.005～ 12 |
Velocidad de movimiento | m/min | 0～ 1 | 0～ 1 | 0～ 1 | |
Micro tasa de alimentación del volante electrónico | mm/div | 0.005 | 0.005 | 0.005 | |
Rueda de molienda | Tamaño de la rueda de molienda (diámetro exterior * espesor * diámetro interno) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Velocidad de conversión de frecuencia del husillo | rpm | 1000-1500 | 1000-1500 | 1000-1500 | |
Movimiento vertical de la cabeza de molienda | Velocidad de movimiento | m/min | 0～ 1 | 0～ 1 | 0～ 1 |
Tasa de alimentación automática | mm/cigüeña | 0.001～ 0.05 | 0.001～ 0.05 | 0.001～ 0.05 | |
Micro tasa de alimentación del volante electrónico | mm/div | 0.001 | 0.001 | 0.001 | |
Motor de husillo | KW | 5.5 | 5.5 | 5.5 | |
Motor de bomba hidráulica | KW | 2.2 | 2.2 | 2.2 | |
Motor giratorio de mesa de trabajo | KW | 1.5 | 1.5 | 1.5 | |
Peso bruto | kg | 2500 | 3000 | 4000 | |
Características estructurales
Esta máquina herramienta adopta un diseño de arrastre cruzado, con cintas suaves de politetrafluoroetileno unidas a los rieles de guía hacia adelante y la lubricación forzada mediante bombas de lubricación intermitentes.
El huso del cabezal de molienda utiliza cojinetes de contacto angular de alta precisión y una estructura de manga de husillo de alta rigidez, con alta precisión de rotación y fácil uso y mantenimiento. La columna adopta una estructura de pared de doble capa, y el eje del husillo del cabezal de molienda es paralelo a la mesa de trabajo, instalada horizontalmente.

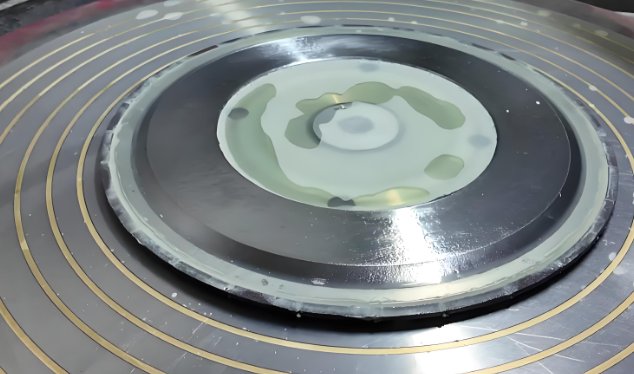

La mesa de trabajo adopta un tocadiscos de presión estática de alta precisión con alta precisión de rotación, y el movimiento de rotación es impulsado por un motor de frecuencia variable de CA a través de una correa dentada; Se utilizan tornillos de bola de alta precisión, servomotores de CA y sistemas CNC para la alimentación de los ejes delanteros, traseros, superiores e inferiores, con alta sensibilidad de alimentación, fácil operación y alta eficiencia.
