一、 TRODUCCIÓN INS

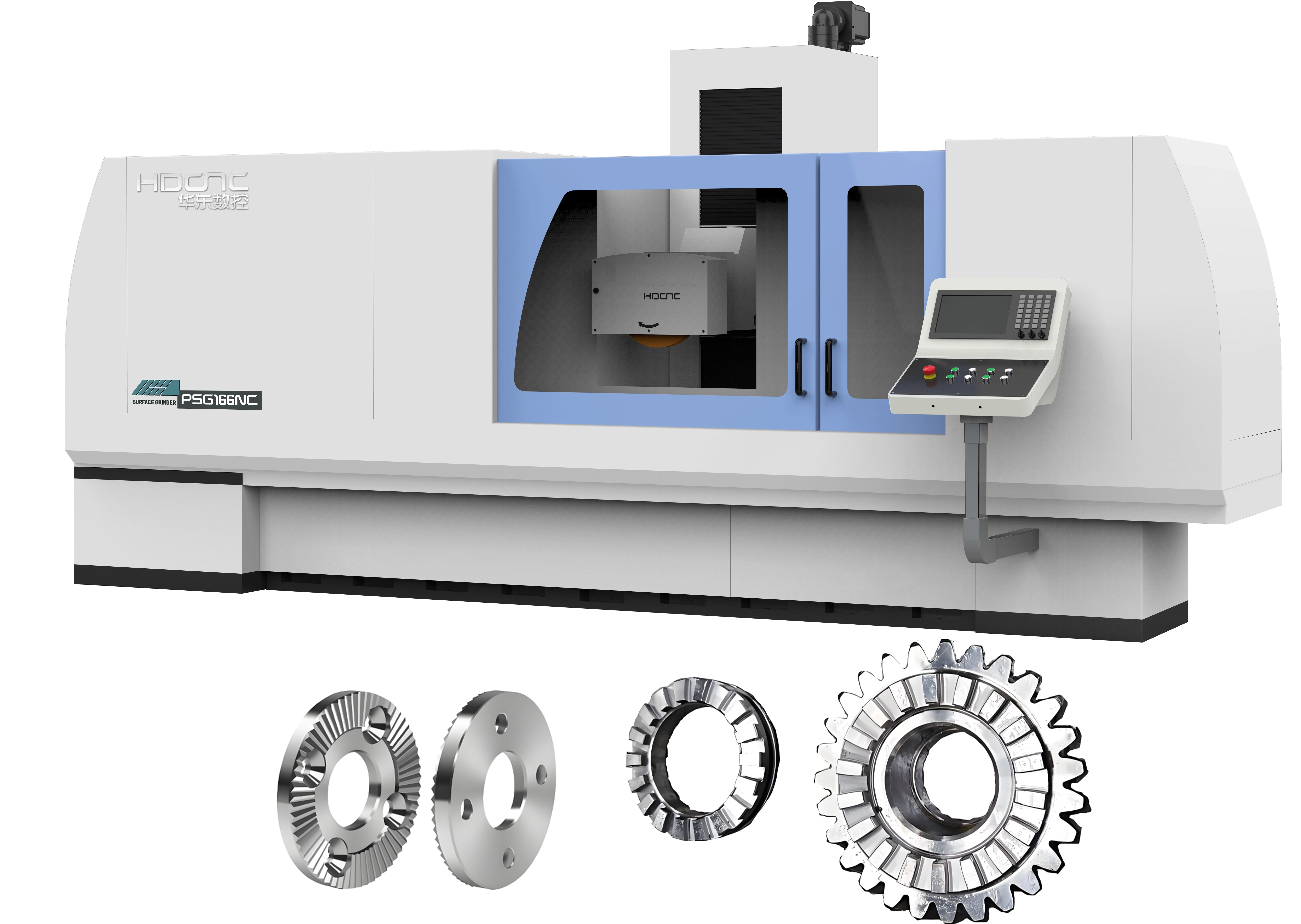

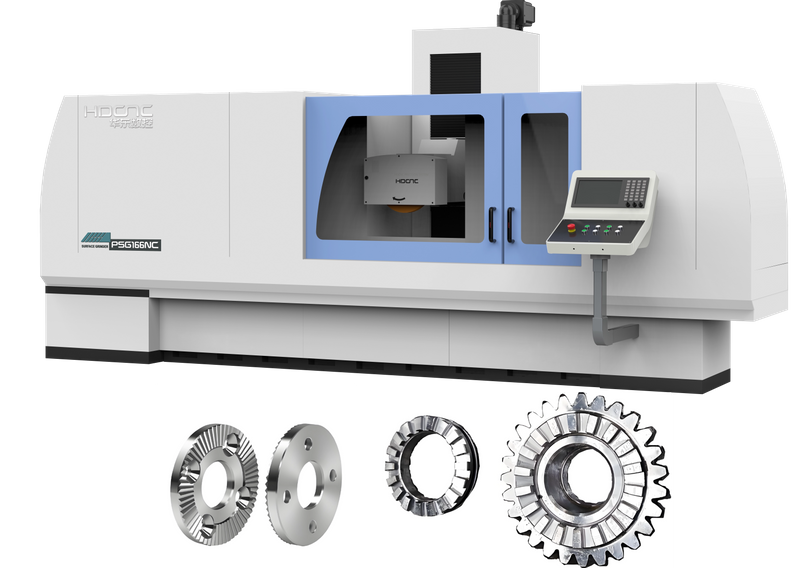

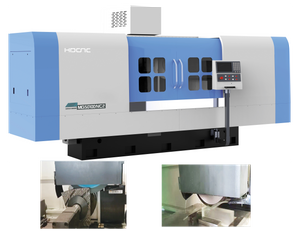

1. Este producto es un molinillo de superficie CNC de precisión de mugo de columna con un diseño en forma La máquina está diseñada con una estructura racional, proporcionando suficiente rigidez estática, dinámica y térmica para la salida estable. La tecnología avanzada asegura que el sistema mantenga un alto rendimiento dinámico. El sistema Servo Drive seleccionado presenta alta precisión, confiabilidad y velocidad de respuesta rápida.de T.
2. El cabezal de molienda se mueve verticalmente a lo largo de la vía de guía de la columna (eje Y), la columna se mueve horizontalmente a lo largo de la guía trasera del lecho (eje z) y la mesa de trabajo se mueve lateralmente a lo largo de la guía de la cama (eje x). Controlado por el sistema CNC, los ejes Y y Z pueden funcionar en tándem con un tocador de rodillo para realizar un aderezo para ruedas de forma especial, logrando el molido de la superficie del perfil.
Los ejes X y Z también pueden funcionar en conjunto para permitir la molienda de superficies curvas, como los arcos.
3. La columna tiene una estructura de cuadro de caja con un diseño de doble pared, que mejora la rigidez estructural. Su Guía de movimiento base utiliza una guía lineal de alta precisión con movimiento pre-cargado y sin huecos.
El movimiento hacia adelante y hacia atrás es impulsado por un servomotor emparejado con un codificador lineal de alta precisión, que impulsa un tornillo de bola de precisión para un alimento preciso.
4. La mesa de trabajo está equipada con una guía lineal de alta precisión con movimiento pre-cargado y sin espacio, que se mueve lateralmente a lo largo de la guía de la cama.
Su movimiento es impulsado por un servomotor, que impulsa un tornillo de bola de precisión para un movimiento rápido y una alimentación precisa.

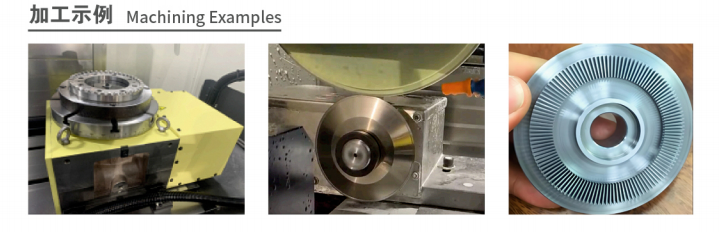

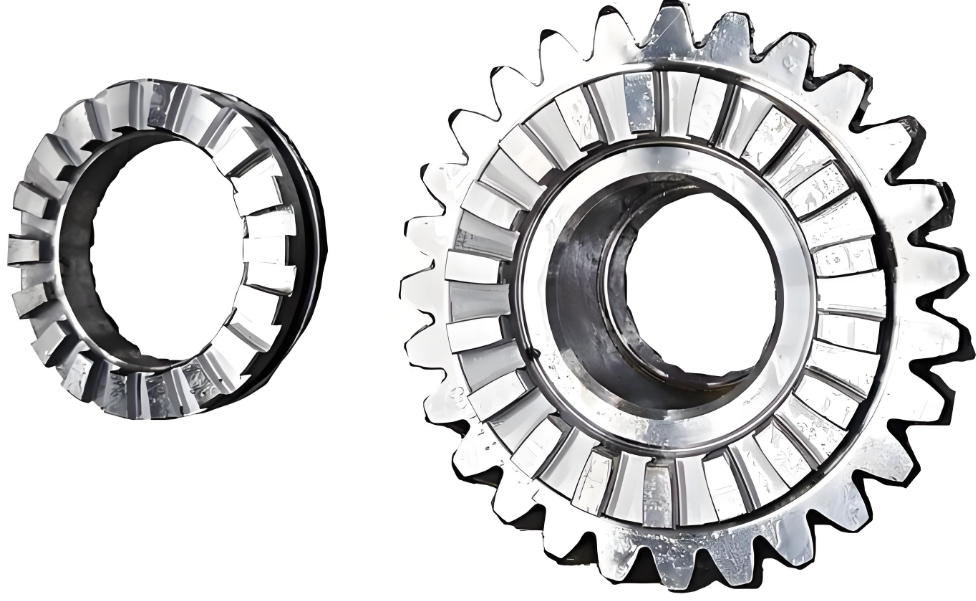

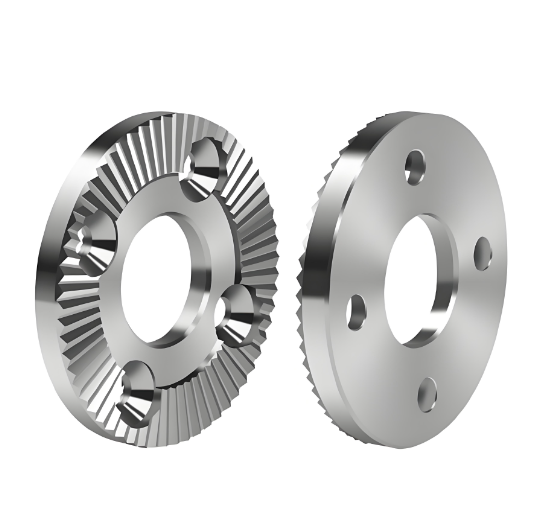

5. Se instala una tabla rotativa CNC en la mesa de trabajo como el cuarto eje de la máquina principal, lo que permite una indexación y rotación precisas para la rectificación de ejes de engranajes y perfiles de engranajes.
6. La máquina está equipada con un dispositivo de aderezo de rodillo de diamantes, diseñado específicamente para vestir el perfil de engranaje de la rueda.
二、 Especificaciones técnicas principales de la máquina herramienta
Artículo | Unidad | PSG166NC | |
Área de mesa de trabajo | mm | 1600 × 600 | |
Dimensiones máximas de molienda (longitud × ancho) | mm | 1600 × 600 | |
Distancia máxima desde el eje del husillo hasta la superficie de la mesa de trabajo | mm | 820 | |
Altura máxima permitida de la pieza de trabajo | mm | 570 | |
Número de lotes T | 3 | ||
Ancho de ranura T | mm | 18 | |
Velocidad de movimiento longitudinal de la mesa de trabajo | Tasa de traversos rápidos | m/min | 0.1-25 |
Velocidad de alimentación de la rueda a mano electrónica | mm/grave | 0.005 | |
Movimiento horizontal de la cabeza de molienda | Tasa de traversos rápidos | m/min | 0.03-3 |
Velocidad de alimentación de la rueda a mano electrónica | mm/grave | 0.001 | |
Movimiento vertical de la cabeza de molienda | Tasa de traversos rápidos | m/min | 0.03-3 |
Velocidad de alimentación de la rueda a mano electrónica | mm/grave | 0.001 | |
Rueda de molienda | Velocidad de rotación | Rpm | 1450 |
Dimensions | mm | ∅350 Ø350 Rueda de molienda de perfiles | |
Motor de husillo | KW | 11kw | |
Torque de servomotor longitudinal | Nuevo Méjico | 36 | |
Torque transversal del servomotor | Nuevo Méjico | 21 | |
Torque de servomotor vertical | Nuevo Méjico | 36 | |
Mesa rotativa CNC | Posicionamiento del husillo Diámetro exterior | mm | ∅160 |
Precisión de indexación | 〞 | 30 〞 | |
Precisión de repetibilidad | 〞 | 6 〞 | |
Motor de lubricación | KW | 0.06 | |
Motor de bomba de refrigerante | KW | 0.25 | |
Capacidad de carga máxima de la mesa de trabajo | kg | 1230 | |
Altura de la máquina | mm | 2900 | |
Área de piso | mm | 4900 × 3000 | |
Peso bruto | kg | Alrededor de 10,000 | |
