Características

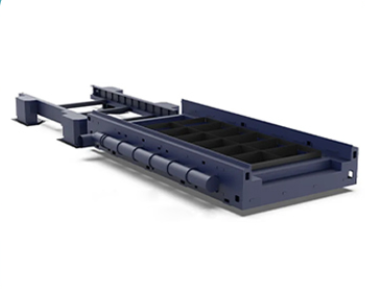

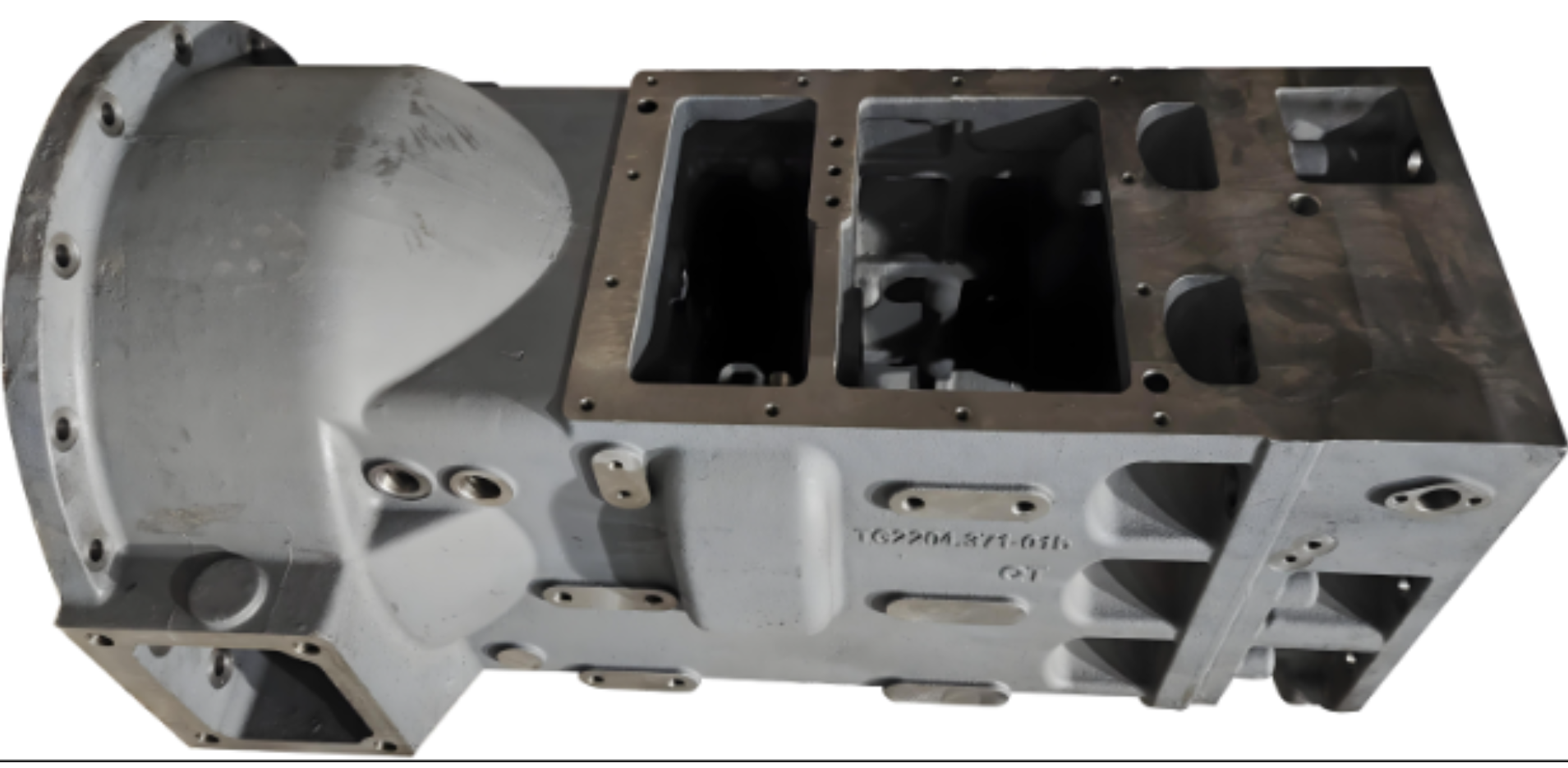

• La máquina adopta una estructura de marco de pórtico rígido alto, y las piezas importantes son las piezas de arena de resina, y a través de dos tratamiento de envejecimiento artificial, tiene suficiente rigidez estática y dinámica y

buena retención de precisión. Guía lineal de haz e instalación de guía lineal

• Los tres shatts de la máquina adoptan el tornillo de bola de doble tuerca de doble tuerca de alta precisión y pre-

Estirar, impulsar la rigidez es fuerte, la precisión es estable y confiable.

• El eje x/y adopta una estructura de riel de guía lineal (bola de bola) de servicio pesado, el eje z adopta rectangular

Estructura del riel dura, y el eje Z está equipado con un cilindro de balance de líquido de Diazo, con pequeño

inercia de movimiento y velocidad de respuesta de sabor.

• El huso de la máquina adopta la unidad de huso rígido alto de Taiwán, una larga vida útil, alta fiabilidad, puede elegir

transmisión de cabezal de engranaje o estructura de accionamiento directo del motor del huso.

Unidad de husillo con unidad de huso de cabeza de caja de cambios con conexión directa

Tipo de unidad de husillo

Viga horizontal Guía lineal Vía vertical Diseño ortogonal Instalación de guía lineal

Cabezal de fresado opcional de la serie XKW23

Artículo	Xkw2350ft × 80	Xkw2350ft × 100	Xkw2350ft × 120	Xkw2350ft × 140	Xkw2350ft × 160	XKW2328B × 30 XKW2328FB × 30
Ancho de pórtico efectivo	5000	5000	5000	5000	5000	2800
Golpe de eje X	8300	10300	12500	14500	16500	3200
Eje Y Stoke	5600	5600	5600	5600	5600	3000
Eje Z Stoke	1500	1500	1500	1500	1500	1000/1250
Distancia desde la superficie de la cara del extremo del huso al trabajo	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	250 ~ 1750	190 ~ 1190/250 ~ 1250
Tamaño de la tabla （W*L）	3500*8000	3500*10000	3500*12000	3500*1400	3500*16000	2000*3000
Peso de carga de mesa	40T	50T	60T	70t	80T	12t
T-ranura	13-36*250	36*250	36*250	36*250	36*250	13-22*150
Tamaño de la sección RAM	450*450	450*450	450*450	450*450	450*450	T-type
Velocidad del huso máximo	3500 rpm	3500 rpm	3500 rpm	3500 rpm	3500 rpm	6000/4000 rpm
Potencia del huso	30/36	30/36 （37）	30/36 （37）	30/36 （37）	30/36 （37）	22/26
Modo de manejo de husillo	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Cabeza directa de conexión/engranaje
Cón de husillo	BT50	BT50	BT50	BT50	BT50	BT50
Capacidad de almacenamiento de herramientas t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Fuente total de alimentación capti	100	100	100	100	100	60
Dimensión de la máquina	2200090007500	2600090007500	3000090006200	3400090006200	3700090006200	900070006200
Sistema CNC	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf

Artículo	XKW2328B × 40 XKW2328FB × 40	XKW2328B × 60 XKW2328FB × 60	XKW2316A × 20	Xkw2317m*20	XKW2316A × 30	XKW2316A × 40
Ancho de pórtico efectivo	2800	2800	1600	1720	1600	1600
Golpe de eje X	4200	6200	2000	2200	3000	4200
Eje Y Stoke	3000	3000	1900	1700	1900	1900
Eje Z Stoke	1000/1250	1000/1250	800	850	800	800
Distancia desde la superficie de la cara del extremo del huso al trabajo	190 ~ 1190/250 ~ 1250	190 ~ 1190/250 ~ 1250	250 ~ 1050/190-990	340 ~ 1190	250 ~ 1050/190-990	250 ~ 1050/190-990
Tamaño de la tabla （W*L）	2000*3000	2000*4000	1300*2000	1500*2200	1300*3000	1300*4000
Peso de carga de mesa	12t	16T	4t	4t	5T	6t
T-ranura	13-22*150	13-22*150	7-22 × 170	22 × 150	7-22 × 170	7-22 × 170
Tamaño de la sección RAM	T-type	T-type	Riel de guía en forma de T	Guía en forma de T Rail/diapositivas cuadradas	Riel de guía en forma de T	Riel de guía en forma de T
Velocidad del huso máximo	6000/4000 rpm	6000/4000 rpm	6000 rpm	6000 rpm （1 ： 1/1 ： 1.5）	6000 rpm	6000 rpm
Potencia del huso	22/26	22/26	15/18.5	15/18.5	15/18.5	15/18.5
Modo de manejo de husillo	Cabeza directa de conexión/engranaje	Cabeza directa de conexión/engranaje	Cabeza directa de conexión/engranaje	Correa sincrónica/caja de caja/engranaje	Cabeza directa de conexión/engranaje	Cabeza directa de conexión/engranaje
Cón de husillo	BT50	BT50	BT50	BT50	BT50	BT50
Capacidad de almacenamiento de herramientas t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Fuente total de alimentación capti	60	60	50	50	50	50
Dimensión de la máquina	1100070006200	1500070006200	6500 × 5500 × 4500	6500 × 5800 × 4500	8500 × 5500 × 4500	10500 × 5500 × 4500
Sistema CNC	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf

Artículo	Xkw2322m*30	Xkw2325m*40	Xkw232440 Xkw2332ft40	Xkw2332fa40 Xkw2332ft40	Xkw2332fa60 Xkw2332ft60	XKW2332FA × 80 Xkw2332ft × 80	XKW2337FA × 60 Xkw23337ft × 60
Ancho de pórtico efectivo	2200	2520	2400	3200	3200	3200	3700
Golpe de eje X	3000	4200	4200	4200	6200	8300	6200
Eje Y Stoke	2200 (2400)	2520	2600	3400	3400	3400	3900
Eje Z Stoke	1000	1000	1000	1250/1500	1250/1500	1250/1500	1250/1500
Distancia desde la superficie de la cara del extremo del huso al trabajo	150 ~ 1150	175 ~ 1175	250 ~ 1250	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tamaño de la tabla （W*L）	2000*3000	2000*4200	2000*4000	2500*4000	2500 × 6000	2500 × 8000	3000 × 6000
Peso de carga de mesa	9T	12t	16T	20T	24to	28T	24to
T-ranura	11-22 × 175	11-22 × 175	13-22*150	13-22*150	13-22*150	12-28 × 200	11-36 × 250
Tamaño de la sección RAM	Guía en forma de T Rail/diapositivas cuadradas	Guía en forma de T Rail/diapositivas cuadradas	Guía en forma de T Rail/diapositivas cuadradas	400400/450450	400400/450450	400400/450450	400400/450450
Velocidad del huso máximo	6000 rpm （1 ： 1/1 ： 1.5）	6000 rpm （1 ： 1/1 ： 1.5）	6000/4000 rpm	6000/4000 rpm	6000/4000 rpm	6000/4000 rpm	3500 rpm
Potencia del huso	15/18.5	15/18.5	22/26	22/26	22/26	22/26	22/26 (30/37)
Modo de manejo de husillo	Correa sincrónica/caja de caja/engranaje	Correa sincrónica/caja de caja/engranaje	Cabeza directa de conexión/engranaje	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad
Cón de husillo	BT50	BT50	BT50	BT50	BT50	BT50	BT50
Capacidad de almacenamiento de herramientas t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Fuente total de alimentación capti	60	60	60	60	65	75	80
Dimensión de la máquina	9000 × 6000 × 5500	11000 × 6200 × 5500	1300065006000	1100070006200	15000 × 7000 × 6200	1900070006200	17000 × 7500 × 6800
Sistema CNC	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf

Artículo	XKW2337FA × 80 Xkw23337ft × 80	XKW2342FA × 60 Xkw2342ft × 60	XKW2342FA × 80 Xkw2342ft × 80	XKW2342FA × 100 Xkw2342ft × 100
Ancho de pórtico efectivo	3700	4200	4200	4200
Golpe de eje X	8300	6200	8300	10300
Eje Y Stoke	3900	4400	4400	4400
Eje Z Stoke	1250/1500	1250/1500	1250/1500	1250/1500
Distancia desde la superficie de la cara del extremo del huso al trabajo	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750	250 ~ 1250/1750
Tamaño de la tabla （W*L）	3000 × 8000	3000 × 6000	3000 × 8000	3000 × 10000
Peso de carga de mesa	28T	32t	36T	40T
T-ranura	11-36 × 250	11-36 × 250	11-36 × 250	11-36 × 250
Tamaño de la sección RAM	400400/450450	400400/450450	400400/450450	400400/450450
Velocidad del huso máximo	3500 rpm	3500 rpm	3500 rpm	4000 rpm
Potencia del huso	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)	22/26 (30/37)
Modo de manejo de husillo	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad	Caja de cambios de doble velocidad
Cón de husillo	BT50	BT50	BT50	BT50
Capacidad de almacenamiento de herramientas t	24/32/40/60	24/32/40/60	24/32/40/60	24/32/40/60
Fuente total de alimentación capti	85	90	100	110
Dimensión de la máquina	19000 × 7500 × 6800	17000 × 8000 × 6800	19000 × 8000 × 6800	2100080006800
Sistema CNC	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf	Siemens 828D /Fanuc 0i-Mf

Descripción	Unidad	Xkw2322*30	XKW2322*40	Xkw2328*40	Xkw2328*60		Xkw2332*60	Xkw2332*80
		Xkw2322f*30	Xkw2322f*40	Xkw2328f*40	Xkw2328f*60		Xkw2332f*60	Xkw2332f*80
Área de procesamiento
Ancho efectivo de pórtico	mm	2200	2200	2800	2800		3200	3200
X viajar	mm	3000	4000	4200	6200		6200	8300
Y viajar	mm	2400	2400	3000	3000		3400	3400
Z viajar	mm	1000	1000	1000/1250	1000/1250		1250/1500	1250/1500
Nariz del huso a la cara de la mesa	mm	190-1190/250-1250					250-1250/1750
Mesa
Tamaño de la tabla (W*L)	mm	2000*3000	1800*4000	2000*4000	2000*6000		2500*6000	2500*8000
Carga máxima	Kg	6000	10000	16000	20000		24000	28000
Tabla T-lot	r/min	9-22*180	9-22*180	9-28*200	9-28*200		12-28*200	12-28*200
Huso
Forma ram y dimensión	mm	Guía de tipo t
		Ram cuadrado 400*400
Velocidad máxima del huso	rpm	6000/4000 rpm
Potencia del huso	KW	22/26
Forma de huso		Caja de conexión directa /ZF /Gear
Agujero de cono de huso		BT50
ATC (opciones)
Capacidad de almacenamiento	T	24/32/40/60
Diámetro máximo de la herramienta	mm	Φ125/230
Longitud máxima de la herramienta	mm	300
Peso máximo de la herramienta	Kg	15
Otros
Capacidad total de la fuente de alimentación	Virginia	60
Máquina demasiado peso	t	35	40	45	55	65			75
Tamaño de la máquina herramienta	centímetro	900600550	1100600550	1100650550	1500650550	1500700620			1900700620
Sistema CNC		Siemens 828D/Fanuc 0i-Mf

CATEGORIA DE PRODUCTO

CONTÁCTENOS

PRODUCTOS

Detalle del producto

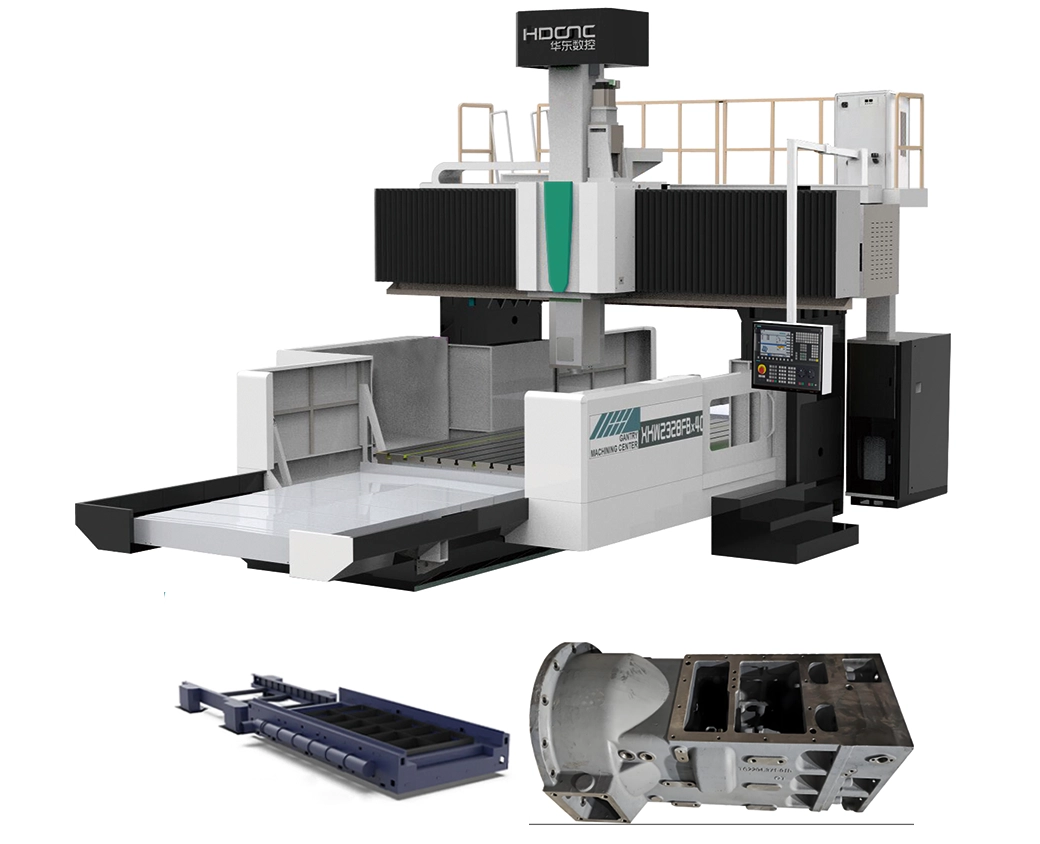

Máquina de la serie XKW23 Gantry CNC
