Máquina de conducción de carbón
Maquinaria de construcción
Accesorios para camiones pesados
eléctrico de alto voltaje
eléctrico de alto voltaje
Maquinaria petrolera
24 T ATC | Sistema de control de polvo de cortina de aire de husillo | Sistema de enfriamiento de la pieza de trabajo | Mesa giratoria CNC de división igual | Sistema de lubricación automática |
Dispositivo de eliminación de virutas en espiral | Removedor de virutas tipo placa de cadena | Cubierta integral | Herramienta y caja de herramientas | Tornillo de cimentación y cuñas niveladoras |
| Sistema Siemens828D | 30/32/40 T ATC | regla de rejilla de tres ejes | Dispositivo separador de aceite |
| Dispositivo de reglaje de herramientas | caja de cambios ZF | Dispositivo de medición de piezas | Mesa giratoria de 0,001° |
| modelo | Unidad | HLC500 | HLC630 | HLC800 | HLC1000 |
| tamaño de la mesa | milímetro | 500×500 | 630×630 | 800×800 | 1000×1000 |
| carga máxima peso | kg | 500/600 | 2000/800 | 2000/800 | 3000/5000 |
| mesa divisoria | ° | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 |
| número-ancho-distancia | milímetro | 5×18×100 | 5×18×125 | 5×22×160 | 5×22×200 |
| viajes XYZ | milímetro | 800/600/600 | 1000/800/900 | 1200/900/900 | 1800/1400/1400 |
| rápido velocidad (XYZ) | m/min | 24/15/24 | 24/15/24 | 24/15/24 | 9/9/12 |
| corte XYZ velocidad | mm/min | 1-8000 | 1-8000 | 1-8000 | 1-5000 |
| centro del husillo a la superficie de la mesa | milímetro | 50-650 | 0-800 | 0-900 | 130-1530 |
| nariz de huso al centro de mesa | milímetro | 150-750 | 200-1100 | 220-1120 | 250-1650 |
| eje de velocidad | rpm | 6000 | 6000 | 6000 | 6000 |
| potencia del husillo | kilovatios | 15/11 | 15/18.5 | 15/18.5 | 18.5/22 |
| portaherramientas tipo | BT50 | BT50 | BT50 | BT50 | |
| tirador | BT50-45° | BT50-45° | BT50-45° | BT50-45° | |
| capacidad ATC | 24/32/40 | 24/32/40 | 24/32/40 | 30/32/40 | |
| cambio de herramienta tiempo | s | 3.5 | 3.5 | 3.5 | 8 |
| herramienta máxima peso | kg | 25 | 25 | 25 | 25 |
| diámetro máximo de herramienta | milímetro | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 | Φ112/Φ220 |
| presión del aire | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
| peso de la máquina | kg | 10800 | 13000 | 14000 | 28000 |
| máquina tamaño global | milímetro | 3800×3000×3020 | 4300×3150×3800 | 4300×3150×3900 | 7400×5900×3820 |
| modelo | Unidad | HLC500S | HLC630S | HLC1000S | HLC1250 |
| tamaño de la mesa | milímetro | 500×600 | 630×700 | 1000×1000 | 1250×1250 |
| carga máxima peso | kg | 600 | 950 | 1500 | 3000/5000 |
| mesa divisoria | ° | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 |
| número-ancho-distancia | milímetro | 5×18×100 | 5×22×125 | 5×22×125 | 7×22×160 |
| viajes XYZ | milímetro | 800/620/600 | 1050/750/900 | 1600/1000/1000 | 1800/1400/1400 |
| rápido velocidad (XYZ) | m/min | 24/15/24 | 24/15/24 | 18/18/18 | 9/9/12 |
| corte XYZ velocidad | mm/min | 1-8000 | 1-8000 | 1-5000 | 1-5000 |
| centro del husillo a la superficie de la mesa | milímetro | 40-660 | 120-870 | 120-1120 | 80-1480 |
| nariz de huso al centro de mesa | milímetro | 160-760 | 130-1030 | 220-1220 | 250-1650 |
| eje de velocidad | rpm | 6000 | 6000 | 6000 | 6000 |
| potencia del husillo | kilovatios | 15/11 | 15/18.5 | 15/18.5 | 18.5/22 |
| portaherramientas tipo | BT50 | BT50 | BT50 | BT50 | |
| tirador | BT50-45° | BT50-45° | BT50-45° | BT50-45° | |
| capacidad ATC | 24/32/40 | 24/32/40 | 30/32/40 | 30/32/40 | |
| cambio de herramienta tiempo | s | 3.5 | 3.5 | 7.5 | 8 |
| herramienta máxima peso | kg | 25 | 25 | 25 | 25 |
| diámetro máximo de herramienta | milímetro | Φ110/Φ220 | Φ110/Φ220 | Φ125/Φ240 | Φ112/Φ200 |
| presión del aire | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
| peso de la máquina | kg | 10000 | 13500 | 20000 | 30000 |
| máquina tamaño global | milímetro | 3800×2800×2900 | 4300×3150×3600 | 6400×5500×3820 | 7400×5900×3820 |

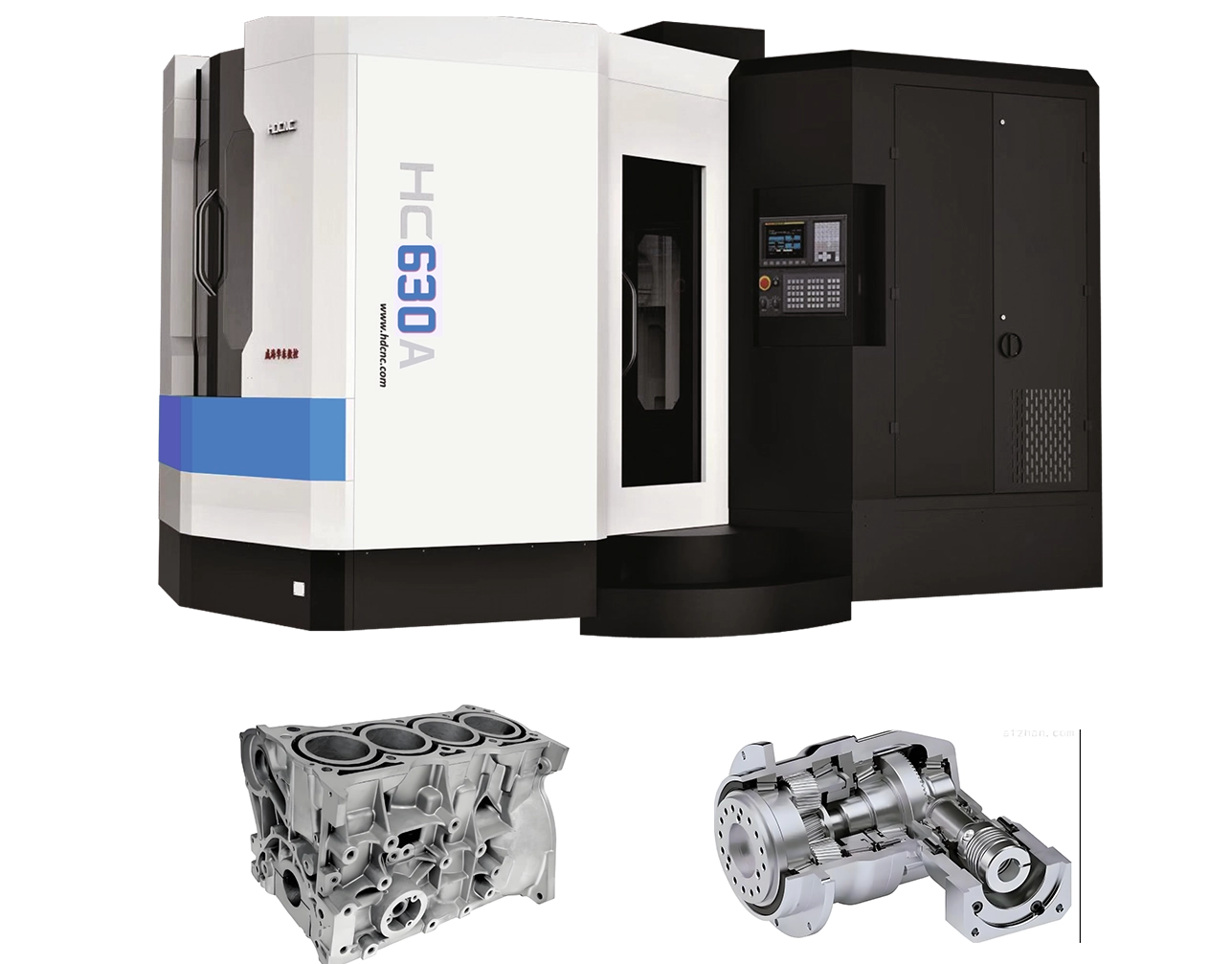

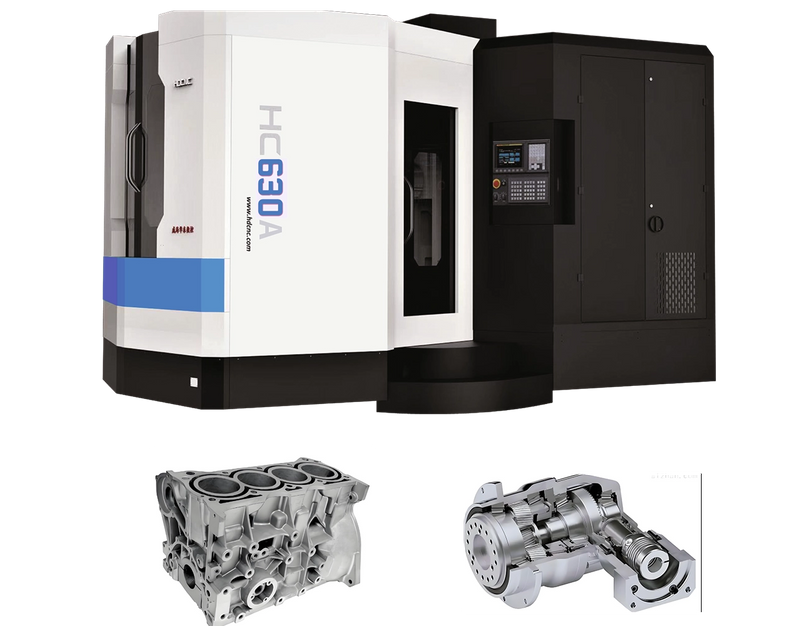

El centro de mecanizado horizontal de la serie HLC en su conjunto continuó HC500A, HC630A, HC800A estructura de máquina herramienta de mentira de rieles duros, utilizando estructura en forma de 'T' invertida, base de una pieza, estructura de una pieza antes de la cama con la base, la guía de coordenadas lineales Los rieles están sobrecargados en la línea de contorno del rodillo de alta precisión, la máquina herramienta de alta velocidad produce poca vibración, la conexión en T de baja velocidad sin arrastrarse, puede soportar cortes de carga pesada y tiene una estabilidad de alta precisión y una respuesta dinámica.La máquina puede elegir el sistema FANUC y Siemens, mesa giratoria, AC, husillo, riel, tornillo son marcas de Taiwán.
Marco tipo puerta de columna, mecanismo tipo caja de pared doble, buena rigidez, línea central del husillo y lino central del riel de guía de la columna dos en el mismo plano, la deformación del sistema del husillo es pequeña, alta precisión de procesamiento.
Diseño de riel de guía de largo alcance, gran capacidad de carga, buena rigidez general de la máquina

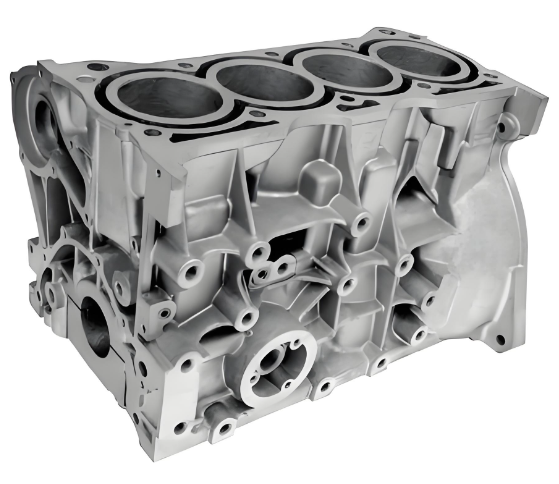

Equipado con una mesa giratoria de alta precisión adecuada para el procesamiento de cajas, bases de máquinas, columnas y otras piezas poliédricas, una sujeción puede completar el fresado, mandrinado y taladrado.
Máquina de conducción de carbón
Maquinaria de construcción
Accesorios para camiones pesados
eléctrico de alto voltaje
eléctrico de alto voltaje
Maquinaria petrolera
24 T ATC | Sistema de control de polvo de cortina de aire de husillo | Sistema de enfriamiento de la pieza de trabajo | Mesa giratoria CNC de división igual | Sistema de lubricación automática |
Dispositivo de eliminación de virutas en espiral | Removedor de virutas tipo placa de cadena | Cubierta integral | Herramienta y caja de herramientas | Tornillo de cimentación y cuñas niveladoras |
| Sistema Siemens828D | 30/32/40 T ATC | regla de rejilla de tres ejes | Dispositivo separador de aceite |
| Dispositivo de reglaje de herramientas | caja de cambios ZF | Dispositivo de medición de piezas | Mesa giratoria de 0,001° |
| modelo | Unidad | HLC500 | HLC630 | HLC800 | HLC1000 |
| tamaño de la mesa | milímetro | 500×500 | 630×630 | 800×800 | 1000×1000 |
| carga máxima peso | kg | 500/600 | 2000/800 | 2000/800 | 3000/5000 |
| mesa divisoria | ° | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 |
| número-ancho-distancia | milímetro | 5×18×100 | 5×18×125 | 5×22×160 | 5×22×200 |
| viajes XYZ | milímetro | 800/600/600 | 1000/800/900 | 1200/900/900 | 1800/1400/1400 |
| rápido velocidad (XYZ) | m/min | 24/15/24 | 24/15/24 | 24/15/24 | 9/9/12 |
| corte XYZ velocidad | mm/min | 1-8000 | 1-8000 | 1-8000 | 1-5000 |
| centro del husillo a la superficie de la mesa | milímetro | 50-650 | 0-800 | 0-900 | 130-1530 |
| nariz de huso al centro de mesa | milímetro | 150-750 | 200-1100 | 220-1120 | 250-1650 |
| eje de velocidad | rpm | 6000 | 6000 | 6000 | 6000 |
| potencia del husillo | kilovatios | 15/11 | 15/18.5 | 15/18.5 | 18.5/22 |
| portaherramientas tipo | BT50 | BT50 | BT50 | BT50 | |
| tirador | BT50-45° | BT50-45° | BT50-45° | BT50-45° | |
| capacidad ATC | 24/32/40 | 24/32/40 | 24/32/40 | 30/32/40 | |
| cambio de herramienta tiempo | s | 3.5 | 3.5 | 3.5 | 8 |
| herramienta máxima peso | kg | 25 | 25 | 25 | 25 |
| diámetro máximo de herramienta | milímetro | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 | Φ112/Φ220 |
| presión del aire | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
| peso de la máquina | kg | 10800 | 13000 | 14000 | 28000 |
| máquina tamaño global | milímetro | 3800×3000×3020 | 4300×3150×3800 | 4300×3150×3900 | 7400×5900×3820 |
| modelo | Unidad | HLC500S | HLC630S | HLC1000S | HLC1250 |
| tamaño de la mesa | milímetro | 500×600 | 630×700 | 1000×1000 | 1250×1250 |
| carga máxima peso | kg | 600 | 950 | 1500 | 3000/5000 |
| mesa divisoria | ° | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 | 1°×360/0.001 |
| número-ancho-distancia | milímetro | 5×18×100 | 5×22×125 | 5×22×125 | 7×22×160 |
| viajes XYZ | milímetro | 800/620/600 | 1050/750/900 | 1600/1000/1000 | 1800/1400/1400 |
| rápido velocidad (XYZ) | m/min | 24/15/24 | 24/15/24 | 18/18/18 | 9/9/12 |
| corte XYZ velocidad | mm/min | 1-8000 | 1-8000 | 1-5000 | 1-5000 |
| centro del husillo a la superficie de la mesa | milímetro | 40-660 | 120-870 | 120-1120 | 80-1480 |
| nariz de huso al centro de mesa | milímetro | 160-760 | 130-1030 | 220-1220 | 250-1650 |
| eje de velocidad | rpm | 6000 | 6000 | 6000 | 6000 |
| potencia del husillo | kilovatios | 15/11 | 15/18.5 | 15/18.5 | 18.5/22 |
| portaherramientas tipo | BT50 | BT50 | BT50 | BT50 | |
| tirador | BT50-45° | BT50-45° | BT50-45° | BT50-45° | |
| capacidad ATC | 24/32/40 | 24/32/40 | 30/32/40 | 30/32/40 | |
| cambio de herramienta tiempo | s | 3.5 | 3.5 | 7.5 | 8 |
| herramienta máxima peso | kg | 25 | 25 | 25 | 25 |
| diámetro máximo de herramienta | milímetro | Φ110/Φ220 | Φ110/Φ220 | Φ125/Φ240 | Φ112/Φ200 |
| presión del aire | MPa | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 | 0.6-0.8 |
| peso de la máquina | kg | 10000 | 13500 | 20000 | 30000 |
| máquina tamaño global | milímetro | 3800×2800×2900 | 4300×3150×3600 | 6400×5500×3820 | 7400×5900×3820 |
El centro de mecanizado horizontal de la serie HLC en su conjunto continuó HC500A, HC630A, HC800A estructura de máquina herramienta de mentira de rieles duros, utilizando estructura en forma de 'T' invertida, base de una pieza, estructura de una pieza antes de la cama con la base, la guía de coordenadas lineales Los rieles están sobrecargados en la línea de contorno del rodillo de alta precisión, la máquina herramienta de alta velocidad produce poca vibración, la conexión en T de baja velocidad sin arrastrarse, puede soportar cortes de carga pesada y tiene una estabilidad de alta precisión y una respuesta dinámica.La máquina puede elegir el sistema FANUC y Siemens, mesa giratoria, AC, husillo, riel, tornillo son marcas de Taiwán.
Marco tipo puerta de columna, mecanismo tipo caja de pared doble, buena rigidez, línea central del husillo y lino central del riel de guía de la columna dos en el mismo plano, la deformación del sistema del husillo es pequeña, alta precisión de procesamiento.
Diseño de riel de guía de largo alcance, gran capacidad de carga, buena rigidez general de la máquina
Equipado con una mesa giratoria de alta precisión adecuada para el procesamiento de cajas, bases de máquinas, columnas y otras piezas poliédricas, una sujeción puede completar el fresado, mandrinado y taladrado.
