| Cantidad: | |
|---|---|
Partes de funciones
Mecanizado general
Herrajes
Procesamiento de máquinas
| Chip de la última fila, cubierta completa de chapa sin chip. | Tanque de agua tipo cajón y caja de chips |
| Dispositivo de lavado de virutas de impacto hacia atrás | Panel de operación con todas las funciones y volante |
| Husillo de transmisión por correa | Sistema de refrigeración por aspersión en el lado del husillo. |
| Sistema de refrigeración por aire en el lado del husillo | Dispositivo de intercambio de calor del gabinete eléctrico. |
| Pistola de agua para limpieza del área de trabajo, pistola de aire | Luz de trabajo y luz de alarma. |
| ATC |
| Refrigerante a través del husillo | escala lineal de 3 ejes |

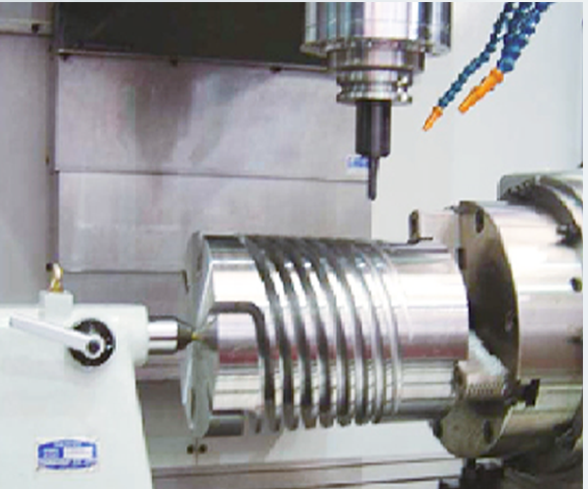

| Función del cuarto eje | Función de refrigeración del aceite del husillo |
| Husillo de accionamiento de conexión directa | Dispositivo de separación de agua y aceite |
| Dispositivo de medición de piezas y herramientas. | interruptor de apertura de puerta |
| parámetro | modelo | VMC850E | VMC855E | VMC1060E | VMC1160E |
| Mesa | tamaño de la mesa | 1000×550 | 1000×550 | 1200×600 | 1200×600 |
| peso máximo de la pieza de trabajo | 500 | 500 | 800 | 800 | |
| Ancho del número de ranura en T distancia | 5-18×90 | 5-18×90 | 5-18×100 | 5-18×100 | |
| viajar | Viaje XYZ | 800/500/500 | 800/550/550 | 1000/600/600 | 1100/600/600 |
distancia máxima desde el husillo nariz a la superficie de la mesa | 150-650 | 150-650 | 120-720 | 120-720 | |
centro del husillo a Z aixs superficie guía | 570 | 570 | 650 | 650 | |
| huso | potencia del motor del husillo | 7.5/11 | 7.5/11 | 15/11 | 15/11 |
| velocidad máxima del husillo | 8000 | 8000 | 8000 | 8000 | |
| cono del husillo | BT40 | BT40 | BT40 | BT40 | |
| alimentar | Velocidad rápida de 3 ejes. | 36/36/36 | 36/36/36 | 36/36/36 | 36/36/24 |
| velocidad máxima de corte | 10 | 10 | 10 | 10 | |
| ATC | tirar del perno | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| capacidad ATC | tipo de brazo BT40-24T | tipo de brazo BT40-24T | tipo de brazo BT40-24T | tipo de brazo BT40-24T | |
| diámetro máximo de longitud de la herramienta | 85×350 | 85×350 | 85×350 | 85×350 | |
| exactitud | precisión de posicionamiento | 0.005 | 0.005 | 0.005 | 0.005 |
| precisión de repetibilidad | 0.003 | 0.003 | 0.003 | 0.003 | |
| otros | sistema CNC | HNC-818F | HNC-818F | HNC-818F | HNC-818F |
| tamaño de la máquina L×W×H | 2560*2450*2840 | 2560*2450*2840 | 3240*2530*2965 | 3240*2530*2965 | |
| peso de la máquina | 4500 | 4500 | 5600 | 5600 |
| parámetro | modelo | VMC850 | VMC855 | VMC1160 | VMC1275 |
| Mesa | tamaño de la mesa | 1000×500 | 1000×550 | 1200×600 | 1300×700 |
| peso máximo de la pieza de trabajo | 500 | 500 | 800 | 1000 | |
| Ancho del número de ranura en T distancia | 5-18×90 | 5-18×90 | 5-18×100 | 5-18×100 | |
| viajar | Viaje XYZ | 800/500/500 | 800/550/550 | 1100/600/600 | 1200/750/600 |
distancia máxima desde el husillo nariz a la superficie de la mesa | 150-650 | 140-690 | 120-720 | 120-720 | |
centro del husillo a Z aixs superficie guía | 570 | 595 | 650 | 750 | |
| huso | potencia del motor del husillo | 7.5/11 | 15/11 | 15/11 | 15/11 |
| velocidad máxima del husillo | 8000 | 8000 | 8000 | 8000 | |
| cono del husillo | BT40 | BT40 | BT40 | BT40 | |
| alimentar | Velocidad rápida de 3 ejes. | 48/48/36 | 36/36/24 | 36/36/36 | 36/36/24 |
| velocidad máxima de corte | 10 | 10 | 10 | 10 | |
| ATC | tirar del perno prisionero | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 | MAS403 BT40-45 |
| capacidad ATC | tipo de brazo BT40-24T | tipo de brazo BT40-24T | tipo de brazo BT40-24T | tipo de brazo BT40-24T | |
| diámetro máximo de longitud de la herramienta | 85×350 | 85×350 | 85×350 | 85×350 | |
| exactitud | precisión de posicionamiento | 0.005 | 0.005 | 0.005 | 0.005 |
| precisión de repetibilidad | 0.003 | 0.003 | 0.004 | 0.004 | |
| otros | sistema CNC | FANUC SIEMENS MIRSUBISHI | FANUC SIEMENS MIRSUBISHI | FANUC SIEMENS MIRSUBISHI | FANUC SIEMENS MIRSUBISHI |
| tamaño de la máquina L×W×H | 2700×2400×2700 | 2700×2400×2750 | 3200×2500×2800 | 3450×2750×2800 | |
| peso de la máquina | 5300 | 5800 | 7000 | 8500 |
| parámetro | modelo | VMC1370 | VMC1580 |
| Mesa | tamaño de la mesa | 1400×700 | 1600*800 |
| peso máximo de la pieza de trabajo | 1200 | 1500 | |
| Ancho del número de ranura en T distancia | 5-18×110 | 7-18×110 | |
| viajar | Viaje XYZ | 1300/700/700 | 1500/800/700 |
| distancia máxima desde la punta del husillo hasta la superficie de la mesa | 120-820 | 185-855 | |
| centro del husillo a la superficie guía Z aixs | 750 | 855 | |
| huso | potencia del motor del husillo | 15/11 | 15/11 |
| velocidad máxima del husillo | 8000 | 8000 | |
| cono del husillo | BT40 | BT40 | |
| alimentar | Velocidad rápida de 3 ejes. | 24/24/24 | 20/20/20 |
| velocidad máxima de corte | 10 | 10 | |
| ATC | tirar del perno prisionero | MAS403 BT40-45 | MAS403 BT50-45 |
| capacidad ATC | tipo de brazo BT40-24T | tipo de brazo BT50-24T | |
| diámetro máximo de longitud de la herramienta | 85×350 | 125×300 | |
| exactitud | precisión de posicionamiento | 0.006 | 0.006 |
| precisión de repetibilidad | 0.004 | 0.005 | |
| otros | sistema CNC | FANUC/SIEMENS/MIRSUBISHI | FANUC/SIEMENS/MIRSUBISHI |
| tamaño de la máquina L×W×H | 3580×2800×2850 | 4150*3370*2900 | |
| peso de la máquina | 9800 | 14800 |

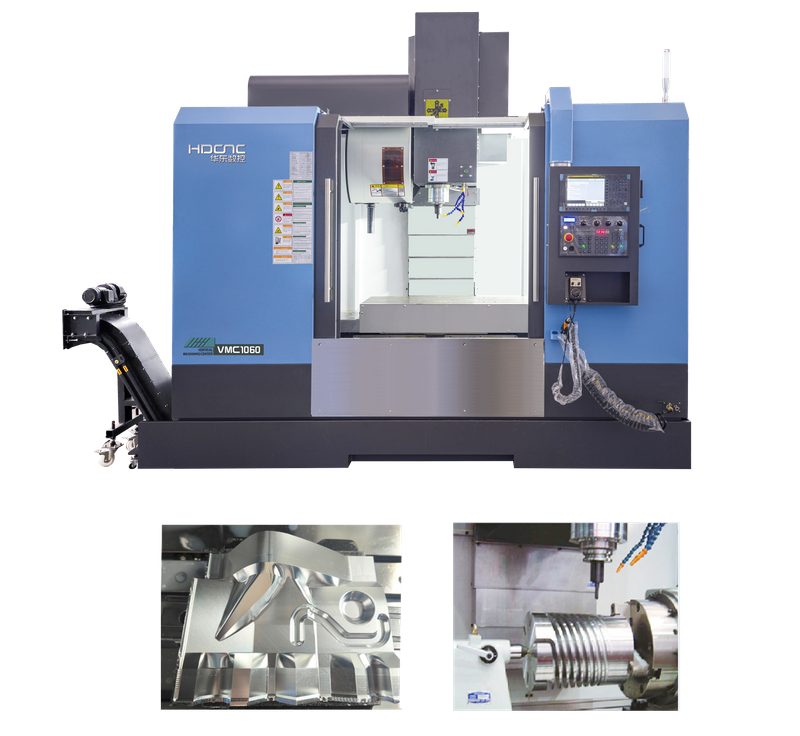

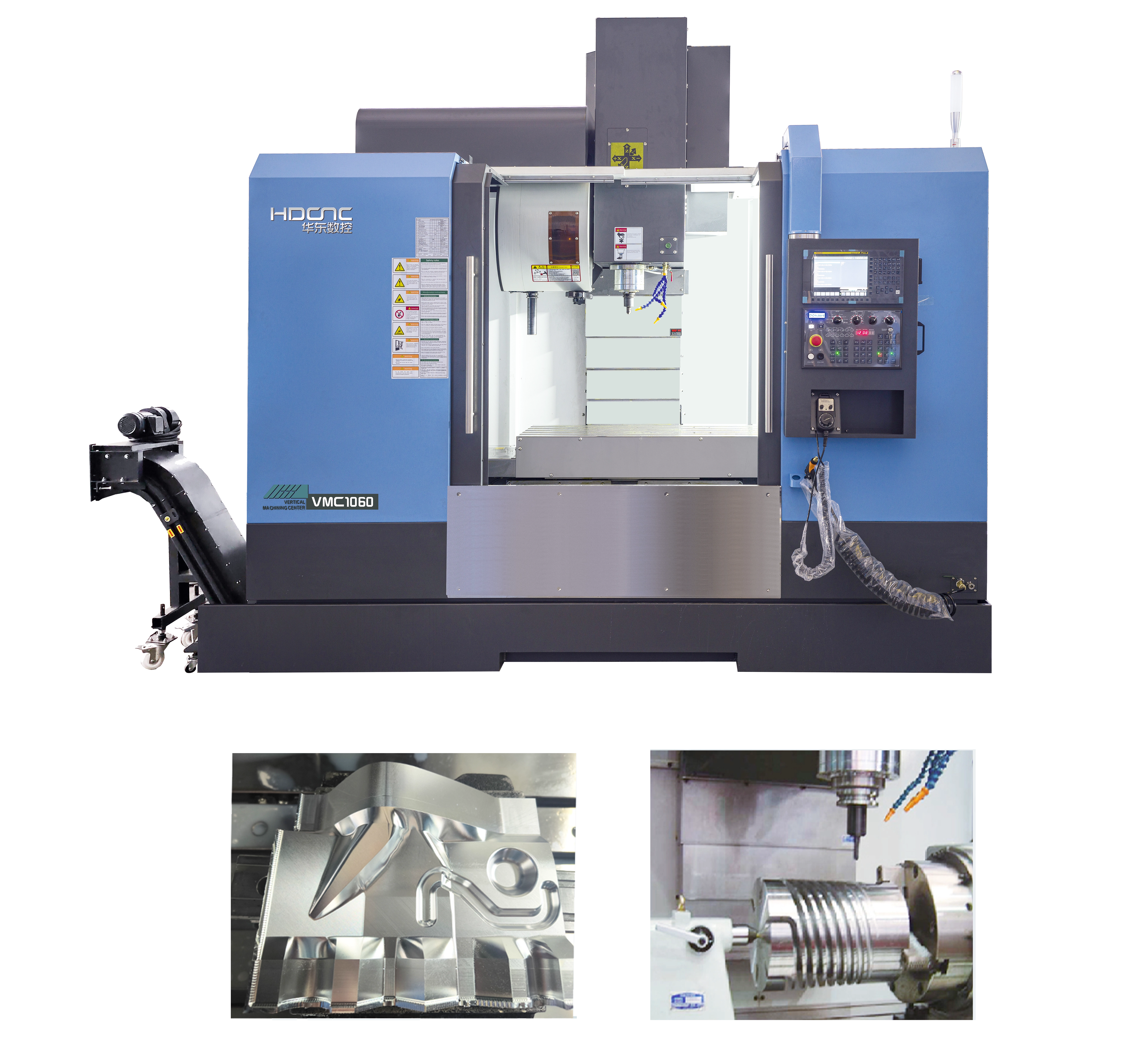

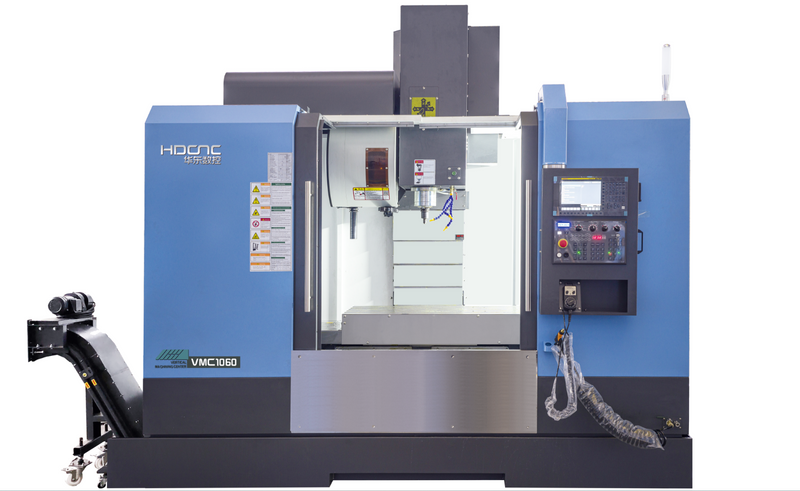

| parámetro | modelo | VMC1060 | VMC1680 | VMC1890 |
| Mesa | tamaño de la mesa | 1200*600 | 1700×800 | 2000×900 |
| peso máximo de la pieza de trabajo | 800 | 1500 | 2000 | |
| Ancho del número de ranura en T distancia | 5-18×100 | 7-22×110 | 7-22×125 | |
| viajar | Viaje XYZ | 1000/600/600 | 1600/800/700 | 1800/900/800 |
| distancia máxima desde la punta del husillo hasta la superficie de la mesa | 120-720 | 190-890 | 150-950 | |
| centro del husillo a la superficie guía Z aixs | 650 | 855 | 950 | |
| huso | potencia del motor del husillo | 15/11 | 15/11 | 15/18.5 |
| velocidad máxima del husillo | 8000 | 8000 | 8000 | |
| cono del husillo | BT40 | BT40 | BT50 | |
| alimentar | Velocidad rápida de 3 ejes. | 36/36/24 | 20/20/20 | 18/18/15 |
| velocidad máxima de corte | 10 | 10 | 10 | |
| ATC | tirar del perno prisionero | MAS403 BT50-45 | MAS403 BT50-45 | MAS403 BT50-45 |
| capacidad ATC | tipo de brazo BT50-24T | tipo de brazo BT50-24T | tipo de brazo BT50-24T | |
| diámetro máximo de longitud de la herramienta | 85×350 | 125×300 | 125×300 | |
| exactitud | precisión de posicionamiento | 0.005 | 0.007 | 0.007 |
| precisión de repetibilidad | 0.004 | 0.005 | 0.005 | |
| otros | sistema CNC | FANUC/SIEMEN S/MIRSUBISHI | FANUC/SIEMENS /MIRSUBISHI | FANUC/SIEMENS /MIRSUBISHI |
| tamaño de la máquina L×W×H | 3200*2500*2800 | 4150×3370×2900 | 4800×3400×3300 | |
| peso de la máquina | 7000 | 13400 | 15800 |
• Par de la máquina, características de respuesta rápida, adecuadas para necesidades de procesamiento mecánico, de moldes, automotrices, aeroespaciales, militares, de hardware y otras.

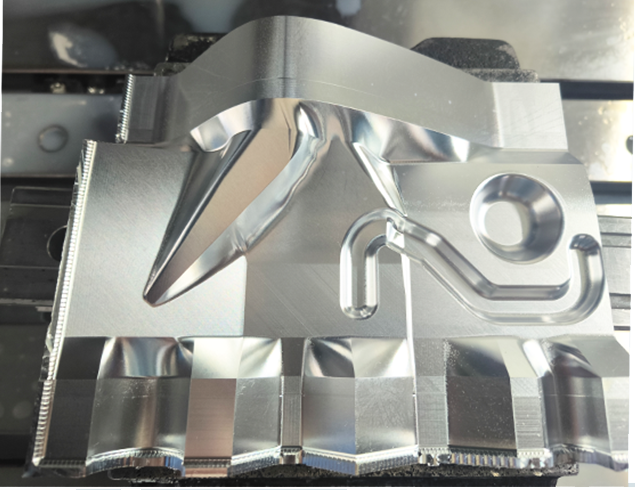

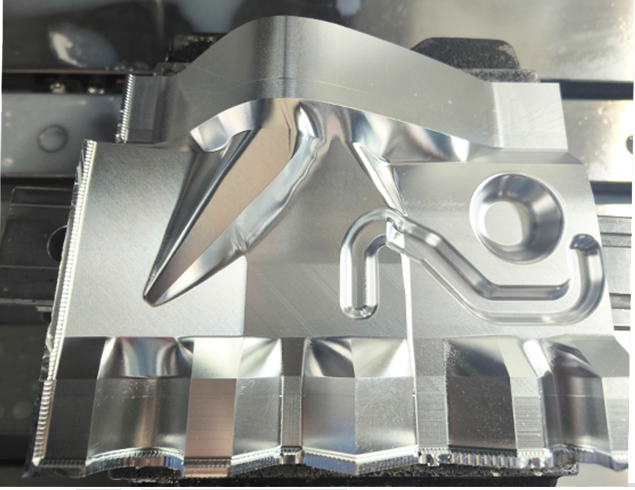

• Las piezas después de una sujeción se pueden completar mediante fresado, taladrado, taladrado, roscado y otros procesos, con alta precisión.
