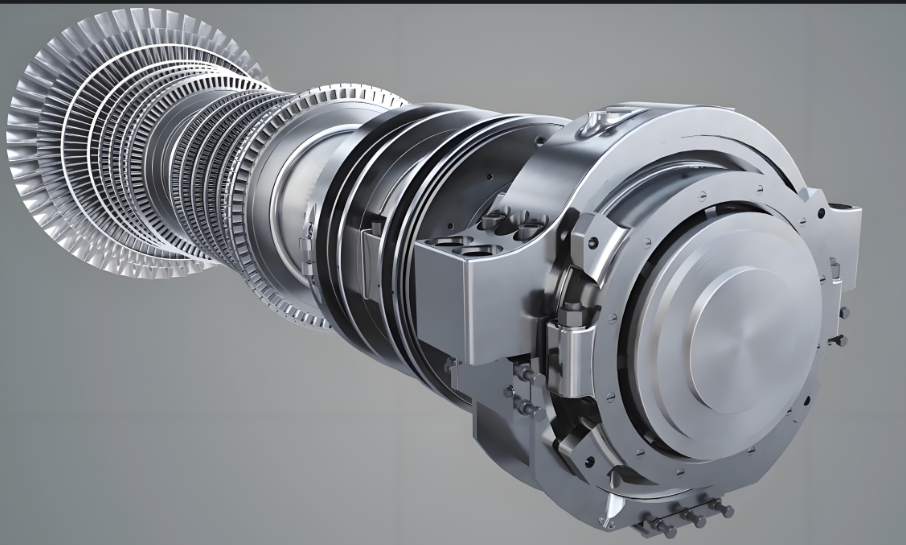

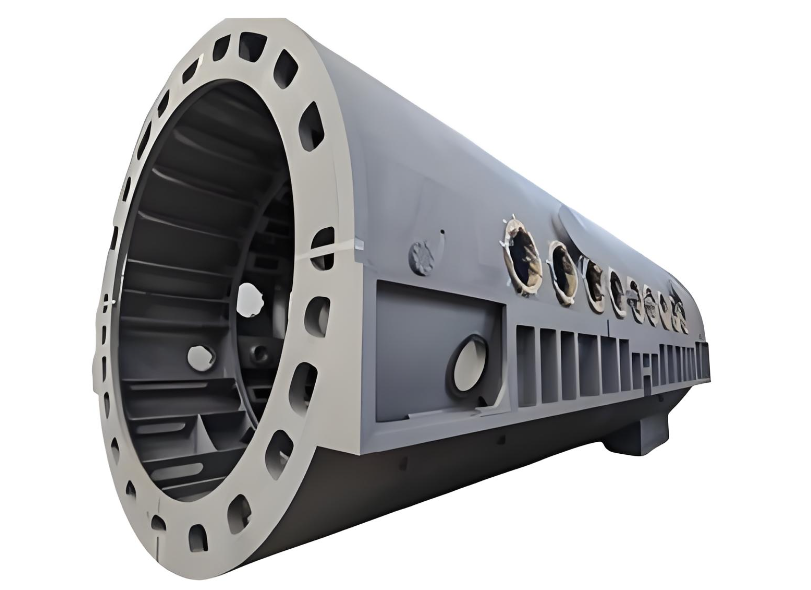

Maquinaria de petróleo
Electricidad de alto voltaje
Accesorios de camiones pesados
Maquinaria de construcción
No | Artículo | Cantidad | Observación |
1 | Sistema de control | 1 | Fanuc oi-mf plus/sinumerik 828D |
2 | Control de circuito cerrado del eje x/y/z | 1 | |
3 | Unidad de operación | 1 | |
4 | Aire acondicionado de caja eléctrica | 1 | |
5 | sistema de lubricación automática | 1 | |
6 | Sistema de enfriamiento de aceite de husillo | 1 | |
7 | Luz de tres colores | 1 | |
8 | Soplador de husillo | 1 | |
9 | Guardia ferroviar | ||
10 | Sistema de eliminación de chips | 1 | |
11 | dispositivo de iluminación | 1 | |
12 | Herramienta Sistema de enfriamiento externo | ||
13 | Cuñas y sujetadores de ajuste base | 1 |
No | Artículo | Marca | Observación |
1 | Cabezal de ángulo automático de 90 ° | Taiwán | |
2 | Cabezal de extensión automática | Taiwán | |
3 | Cabeza universal automática de 90 ° | Taiwán | |
4 | Soporte de cabezal de accesorios | ||
5 | Salida de agua central del husillo | ||
6 | ATC | Taiwán | |
9 | Dispositivo de medición de herramientas | Renishaw | |
10 | Dispositivo de medición de la pieza de trabajo | Renishaw | |
11 | Control de circuito cerrado del eje x/y/z |

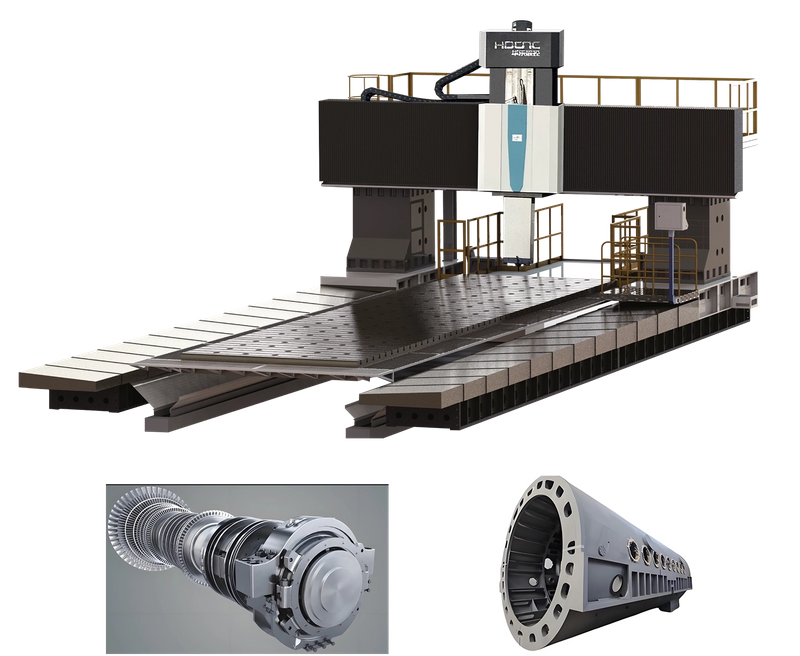

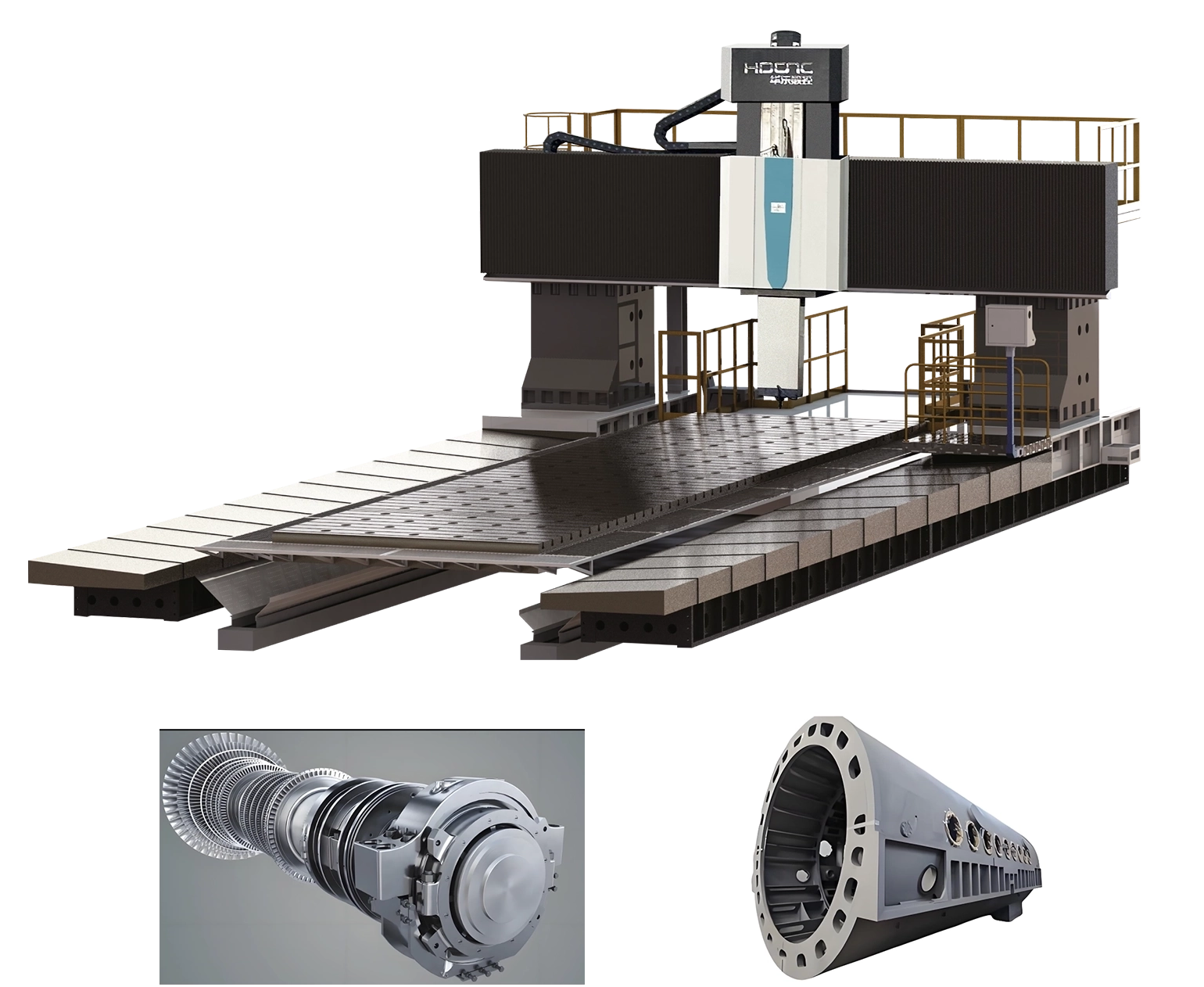

MODEL | Unidad | XKW2642 | XKW2650 | XKW2663 | XKW2670 |
Cón de husillo | BT50 | BT50 | BT50 | BT50 | |
Velocidad del huso | rpm | 4000/3500 | 3500/2500 | 3500/2500 | |
Motor de husillo | KW | 30/36 | 30/36 (44/54) | ||
Tamaño de la mesa | mm | 3000 × 10000/12000/14000/16000/18000/20000 | 4000 × 10000/12000/14000/16000/18000/20000 | 5000 × 10000/12000/14000/16000/18000/20000 | 6000*10000/12000/14000/16000/18000/20000 |
Viajes de mesa (x, y, z) | mm | 10800/12800/14800/16800/18800/20800 | |||
Ancho efectivo de pórtico | mm | 4200 | 5000 | 6300 | 7000 |
Carga de mesa | Kg/㎡ | 10000 | 10000 | ||
Alimento rápido (x, y, z) | m/min | 8/10/10 | |||
Estación de herramientas (ATC) | T | 24/32/40/60 | 24/32/40/60 | ||
Dimensiones generales | centímetro | 1700/1900/2100/2300 /2500/2700x800x680 | 1700/1900/2100/2300 /2500/2700x900x680 | 1700/1900/2100 /2300/2500/2700x1050x750 | 1700/1900/2100/2300/2500/2700 × 1150*750 |
Peso | T | 125/140/155/170/185/200 | 140/160/180/200/220/240 | 160/180/200/220/240/260 | |
¡Tecnología alemana!
¡Eliminación de la reacción electrónica de doble piñón de lado y rack, la precisión de sincronización en movimiento de pórtico es alta!
El cambio de velocidad del huso adopta la caja de cambios F y la combinación de caja de cambios hecha a sí misma, mejore el par de salida del huso de la máquina herramienta, adecuado para un corte pesado.
Sección de almohada cuadrada 450 mm × 450 mm/500 mmx500mm, adopta un accionamiento de servo doble, trazo de 1500 mm/2000 mm, buena rigidez, con una unidad de huso de carga pesada, puede ser un corte pesado.
