一、 Introducción de máquinas herramientas

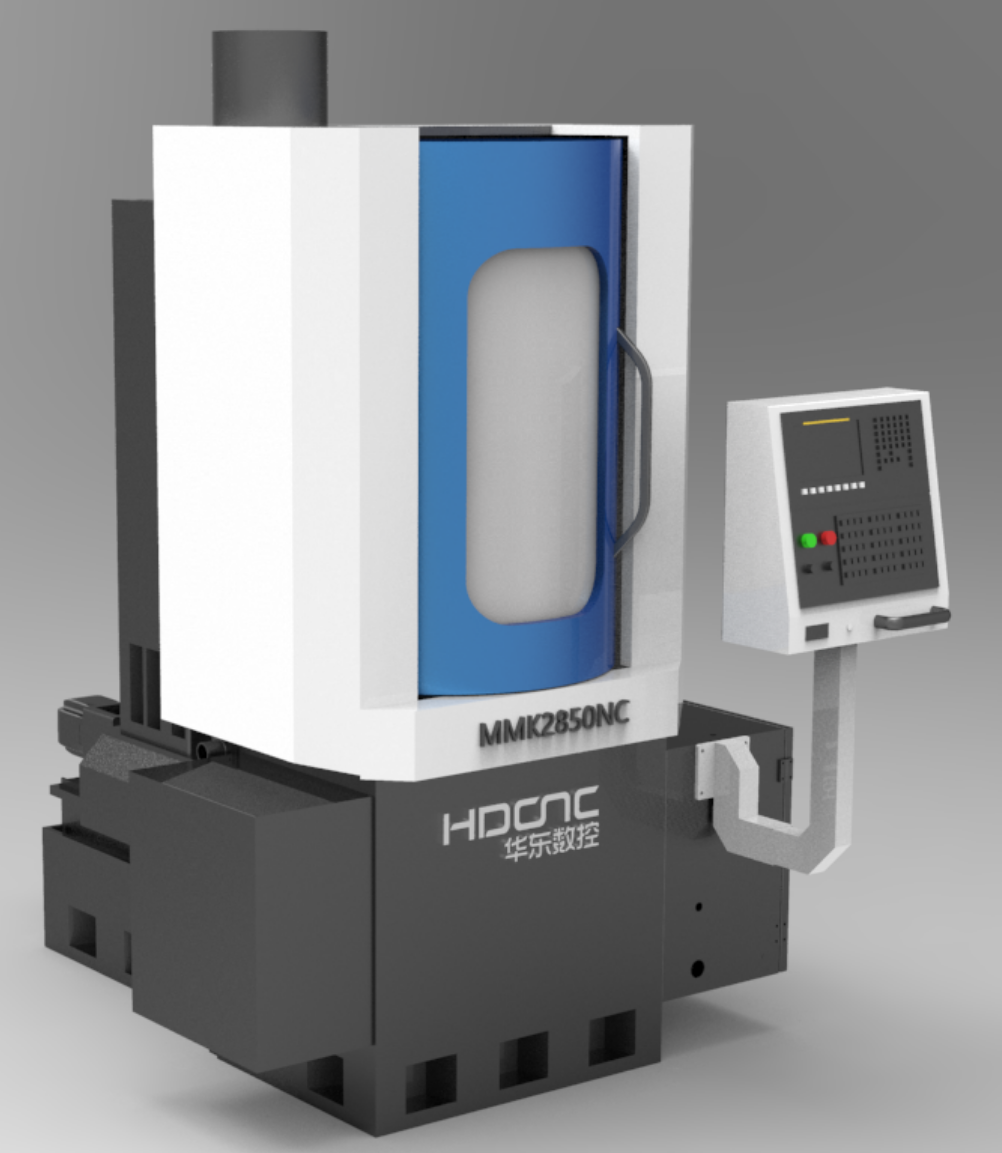

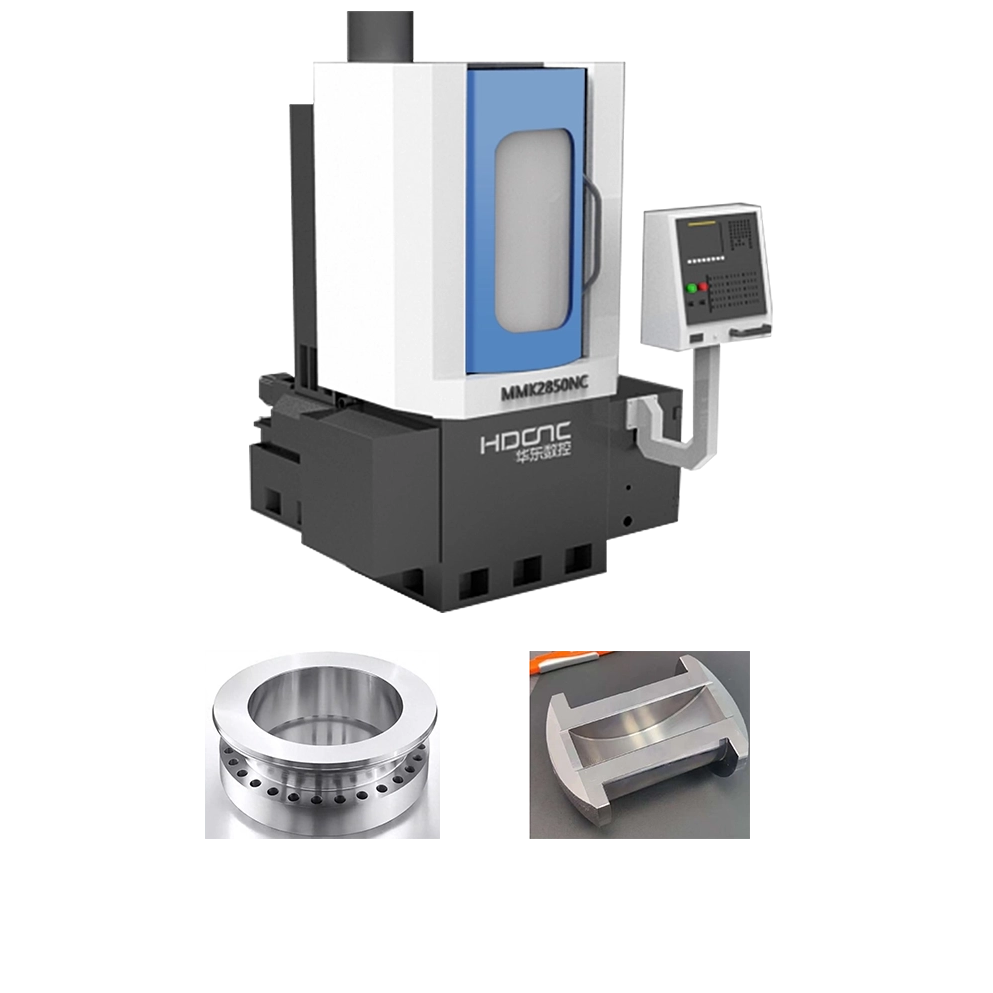

El amolador de superficie rotativo de huso vertical de precisión CNC de la serie MMK28 es una máquina de molienda de rigidez vertical de huso vertical de precisión de alta rigidez, CNC.
Con un huso de molienda dispuesto verticalmente y una mesa de trabajo montada en la parte superior de la cama, esta máquina cuenta con un diseño estructural racional y compacto con excelente rigidez estática/dinámica y alta precisión.
Su sistema de unidad seleccionado ofrece un rendimiento dinámico sobresaliente, empleando componentes de actuación altamente confiables y de alta precisión con respuesta rápida.

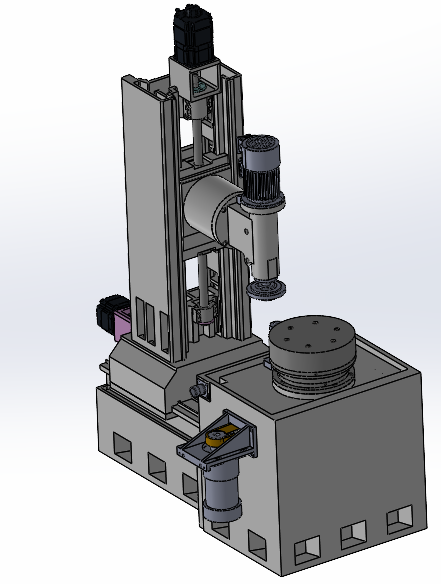

La máquina consta principalmente de: lecho, columna, mesa de trabajo rotativa (mesa rotativa hidrostática), husillo de la rueda de molienda, tocador de ruedas, sistema de enfriamiento (incluida la unidad de filtración), el recinto protector, el sistema hidráulico y el sistema de control eléctrico.
二、 Parámetros técnicos
Artículo | Unidad | MMK2840NC | MMK2850NC | |
Diámetro de la mesa | mm | Φ400 | Φ500 | |
Velocidad de mesa hidrostática | rpm | 40-140 | ||
Distancia máxima desde la cara inferior de la rueda de molienda a la superficie de la mesa | mm | 400 | ||
Movimiento de ida y vuelta | Alimentación automática | mm/cigüeña | 0.005 ～ 12 | |
Velocidad motorizada | m/min | 0.5 ～ 1 | ||
Micro alimentación electrónica para ruedas a mano | mm/div | 0.005 | ||
Rueda de molienda | Tamaño de la rueda de molienda (OD X Grosor X ID) | mm | dependiendo del tipo de pieza de trabajo | |
Velocidad de conversión de frecuencia del husillo | rpm | 100-3600 | ||
Movimiento vertical | Velocidad motorizada | m/min | 0 ～ 1 | |
Alimentación automática | mm/cigüeña | 0.001 ～ 0.05 | ||
Micro alimentación electrónica para ruedas a mano | mm/div | 0.001 | ||
Trazo rotativo de la cabeza de molino vertical | accidente cerebrovascular rotacional | ± 30 ° | ||
Método de bloqueo | bloqueo manual | |||
Motor | Motor de husillo | KW | 5.5 | |
Motor de bomba hidráulica | KW | 2.2 | ||
Table Motor giratorio | KW | 1.5 | ||
Peso máximo de la tabla | Kg | 300 | 400 | |
Peso bruto (aprox.) | kg | 2500 | 3000 | |
三、 Precisión de la máquina
1 、 Tabla hidrostática Precisión rotativa:
Radera Radial (probado con una bola de dato): | ≤0.002 mm |
Runut axial (probado con una bola de referencia): | ≤0.002 mm |
2 、 Precisión giratoria del huso de la rueda de molienda:
Remolera de la rueda de molienda vertical Axial (raíz) | ≤0.002 mm |
Reducción radial del huso de la rueda de molienda vertical (raíz): | ≤0.002 mm |
3 、 Precisión de posicionamiento de coordenadas de la máquina, precisión de posicionamiento repetible:
Eje X: | |
Precisión de posicionamiento （p） ： | ≤0.015 mm |
Repita la precisión del posicionamiento （PS） ： | ≤0.008 mm |
Eje Z: | |
Precisión de posicionamiento （p） ： | ≤0.015 mm |
Repita la precisión del posicionamiento （PS） ： | ≤0.008 mm |
4、 Acabado superficial de la pieza de trabajo Ra≤0. 4um

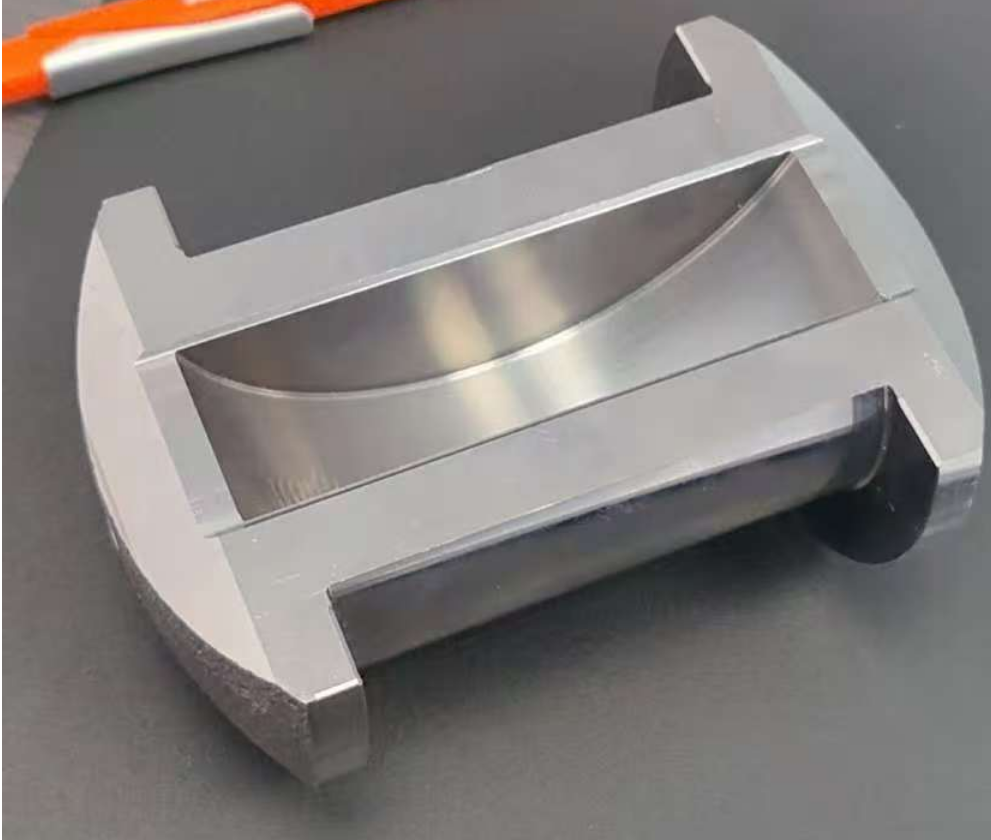

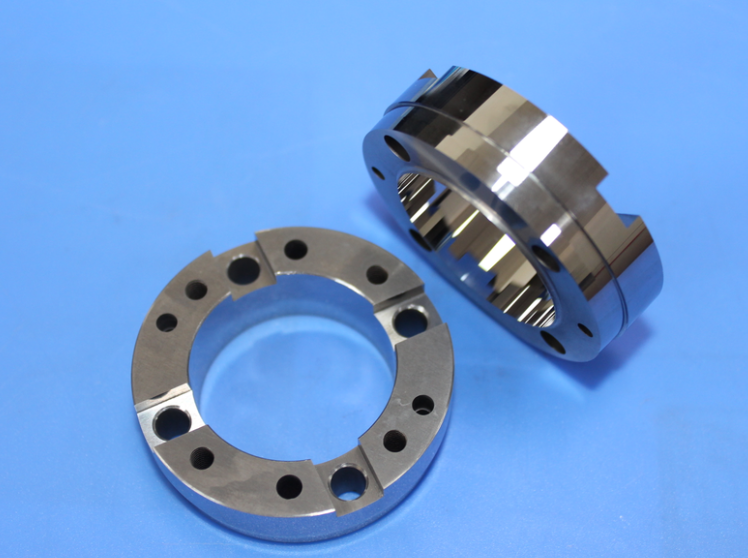

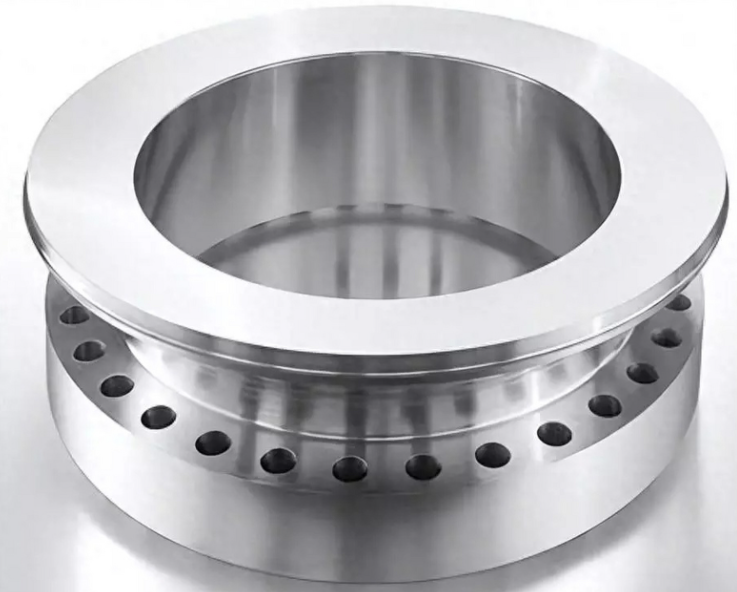

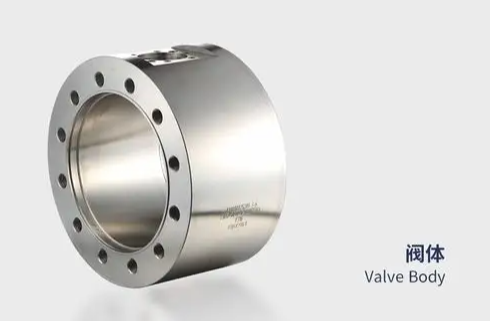

四、 Casos de aplicación
