Industria del vidrio
Industria hidráulica de petróleo
Industria reductora
Tanque fresco
Abrir reposo estable
tocador periférico de la rueda
Perro conductor
extractor de ruedas
cuñas de nivelación
Balance de rueda Arbor
cinturón e impermeable
centros
rueda y brida
soporte de equilibrio de rueda | separador magnético | separador magnético y filtro de papel |
pluma de diamante | Dos hachas Dro | tocador de rueda de radio |
Descanso estable cerrado | tocador de rueda de la cara final |

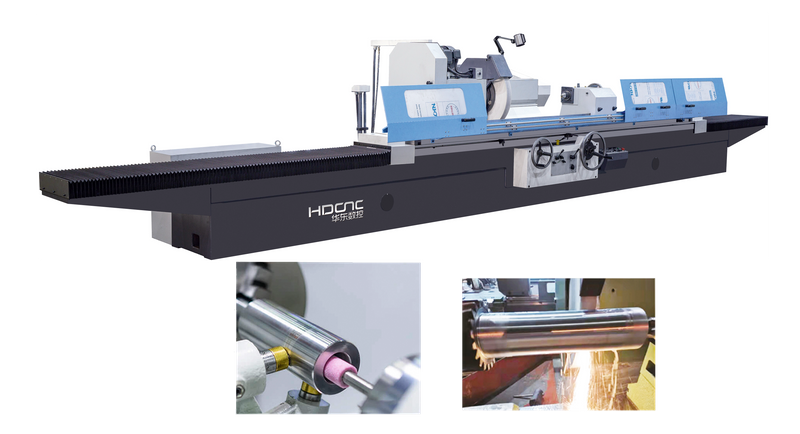

| Descripción | Unidad | MG1432 Molinillo cilíndrico universal |
| Max. Longitud de tierra (OD) | mm | 1000/1500 |
| Altura central | mm | 180 |
| Dia.ground (OD) | mm | 8-320 |
| Dia.Ground (ID) | mm | 30-100 |
| Max. Longitud de tierra (ID) | mm | 125 |
| Max. Peso de la pieza de trabajo | Kg | 150 |
| Cabezal de trabajo | ||
| Ángulo giratorio | grado | +90 |
| Conteo central | MONTE | 4 |
| Velocidad del huso/paso sin paso | r/min | 26-260 |
| Cabezal | ||
| Max. Dimensión de la rueda (OD*W*id) | mm | 400*50*203 |
| Velocidad periférica | EM | 35 |
| Alimento para la mano por rev. | mm | Grueso: 1 multa: 0.5 |
| Precisión del mecanizado | ||
| Cilindricidad | um | 1 |
| Redondez | um | 5 |
| Aspereza | um | RA0.04 |
| Máquina |
Descripción | Unidad | MG1350 | MG1363 |
Capacidad general | |||
Max. Molilla de longitud (OD) | mm | 1500/2000/3000/4000 | |
Altura central | mm | 270 | 370 |
Dia.grinding (OD) | mm | 25-500 | 30-630 |
Max. Peso de la pieza de trabajo | kg | 2000 | 3000 |
Cabezal de trabajo | |||
Conteo central | MONTE | 6 | Métrica #80 |
Velocidad del huso (sin paso) | r/min | 10-100 | 6-60 |
Cabezal | |||
Max. Dimensión de la rueda (OD*W*id) | mm | 750*75*305 | 750*75*305 |
Velocidad periférica | EM | 35 | 35 |
Alimentamiento de cabeza de rueda por. círculo de rueda | mm | Rough : 2 bien: 0.5 | |
Alimentamiento de cabeza de rueda por. graduación de la rueda de mano | mm | Rough: 0.01 multa: 0.0025 | |
Contragolimiento | |||
Conteo central | MONTE | 6 | Métrica #80 |
Precisión del mecanizado | |||
Redondez | μm | 1 | 1 |
Cilindricidad | μm | 5 | 5 |
Aspereza | μm | Real academia de bellas artes 0.04 | 0.04 |
mesa viaja en una v, una guía plana
El avance rápido y la retracción de la cabeza de la rueda permite una configuración y verificación más rápidas de las dimensiones de rutina
La cabeza de trabajo de velocidad sin pasos gira 90 ° por CCW
Swivels de mesa de máquinas para una fácil rectificación de cónica
contrapeta hidráulica y manual controlada con interruptor de pie
Sistema avanzado de lubricación hidrostática
