Disponibilidad: | |
---|---|
Cantidad: | |

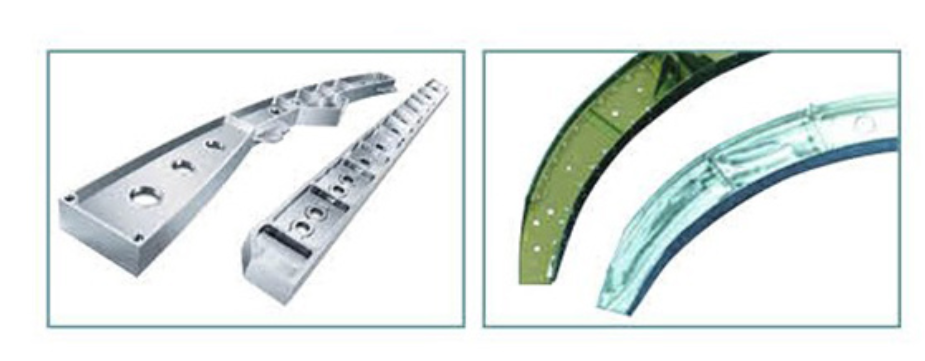

Industria de máquinas
Moho

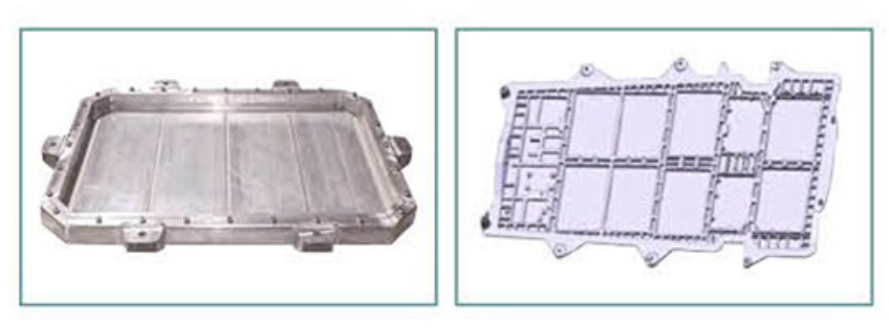

Autopartes
Sistema Siemens 828D | Spindle eléctrico importado de 20000 rpm |
Sistema de circulación de enfriamiento de temperatura automática de huso | Sistema de lubricación de grasa automática o ejes de coordenadas |
Sistema neumático de la máquina | Sello de aire cónico de husillo |
Chips automático Converyor en ambos lados de la mesa de trabajo | Sistema de enfriamiento de herramientas de corte y tanque de agua de gran capacidad |
Cobertura semicerrada | Interruptor abierto de la puerta |
Mpg | TRICOLOR Luz de trabajo |
Air acondicionador de gabinete eléctrico | Accesorios y documentos estándar |
Transportador de chip de tipo de cadena. |
Sistema FanUC | Control de bucle cerrado completo de tres ejes |
Cooltant a través del huso | Sistema de microalimentación de la pieza de trabajo, |

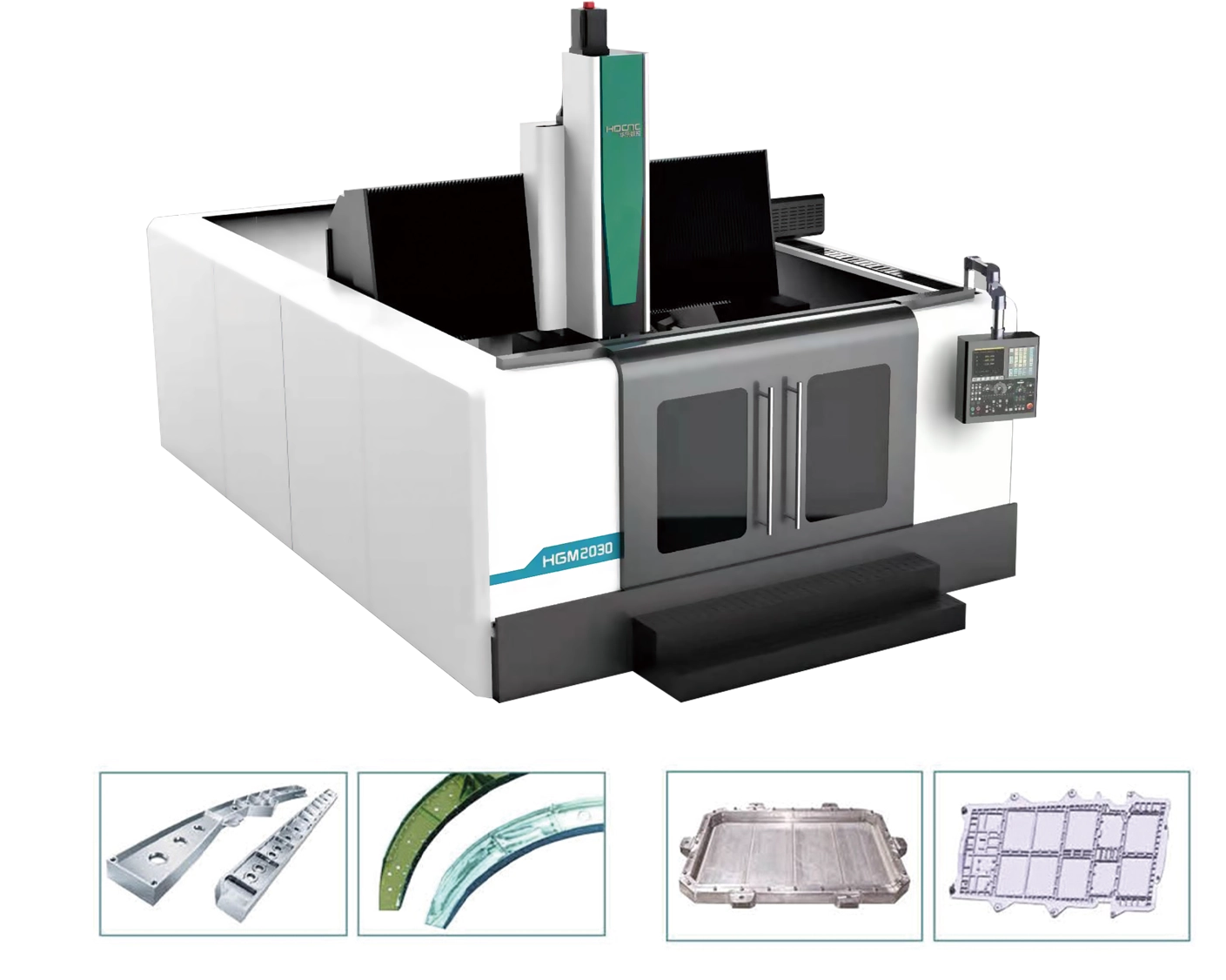

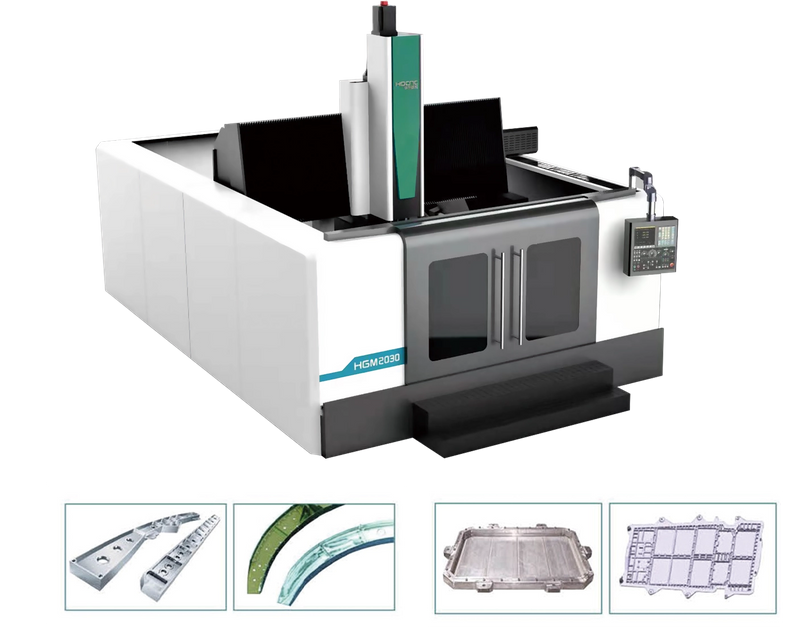

Descripción | Unidad | HGM2030/HGM2030AC |
Rango de procesamiento | ||
Ancho efectivo de pórtico | mm | 2050 |
X viajar | mm | 3000 |
Y viajar | mm | 2000 |
Z viajar | mm | 700 |
Distancia desde la cara del extremo vertical del eje hasta la mesa de trabajo | mm | 50-750 |
Distancia desde el centro horizontal del eje hasta la mesa de trabajo | mm | 312-1012 |
Mesa | ||
Tamaño de la tabla (W*L) | mm | 2000*3000 |
Carga máxima | T | 6t |
Ancho de columna | mm | 2050 |
Tabla T-lot | r/min | 12-18*250 |
Cabeza de A/C | ||
Rango de rotación del eje C | ° | ± 180 ° |
Un rango de rotación del eje | ° | ± 90 ° |
Rango de velocidad del huso de cabeza vertical | Rpm | 10-24000 |
par | Nuevo Méjico | 19/21 |
Cón de husillo | HSK-A63 | |
Alimentar | ||
Rango de velocidad de alimentación de corte | m/min | 10-20 |
Velocidad rápida del eje X | m/min | 30 |
Y velocidad rápida del eje y eje | m/min | 40 |
Velocidad rápida del eje z | m/min | 36 |
Exactitud | ||
Precisión de posicionamiento del eje X (bucle semicerrado ) | mm | 0.045 |
Precisión de posicionamiento del eje y (bucle semicerrado ) | mm | 0.035 |
Precisión de posicionamiento del eje z (bucle semicerrado ) | mm | 0.025 |
Precisión de posicionamiento repetido del eje X (bucle semicerrado) | mm | 0.025 |
Precisión de posicionamiento repetido del eje y (bucle semicerrado) | mm | 0.02 |
Precisión de posicionamiento repetido del eje z (bucle semicerrado) | mm | 0.015 |
Sistema de control numercial | Siemens | |
Otros | ||
Tamaño de la máquina (L*W*H) | mm | 7000*4600*4000 |
Peso de la máquina | T | 25 |
El marco de pórtico adopta cuatro servomotores bilaterales, la eliminación electrónica de la reacción violenta y el impulso sincrónico para garantizar una operación estable y confiable del deslizamiento de columnas.
El cuerpo de la máquina con estructura integral de la mesa de trabajo, el haz de columna (integral), la placa deslizante transversal, la placa de deslizamiento vertical están hechas de material de hierro fundido de bola de bola de alta resistencia y alta calidad, rigidez fuerte, buena absorción de choque.
Adopte el huso de alta velocidad importado, la velocidad más alta es 20000 rpm, un dispositivo de enfriamiento incorporado, la precisión es duradera y confiable.
HSK Cutter de sujeción, alta precisión, rigidez estática y dinámica y puede transferir el par de manera segura y eficiente.
Tres eje con mayor velocidad rápida pueden hacer una eficiencia más significativa.
