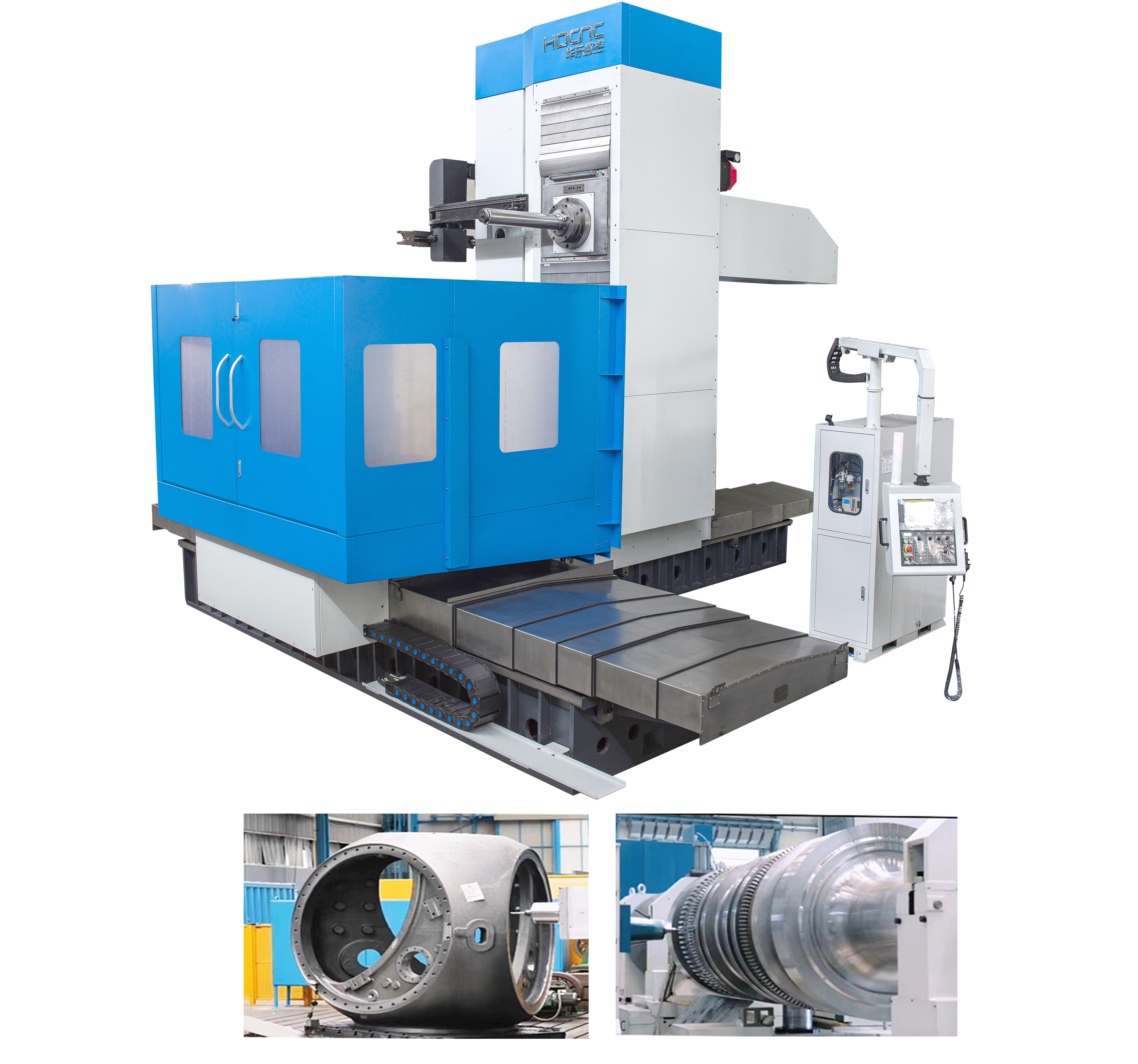

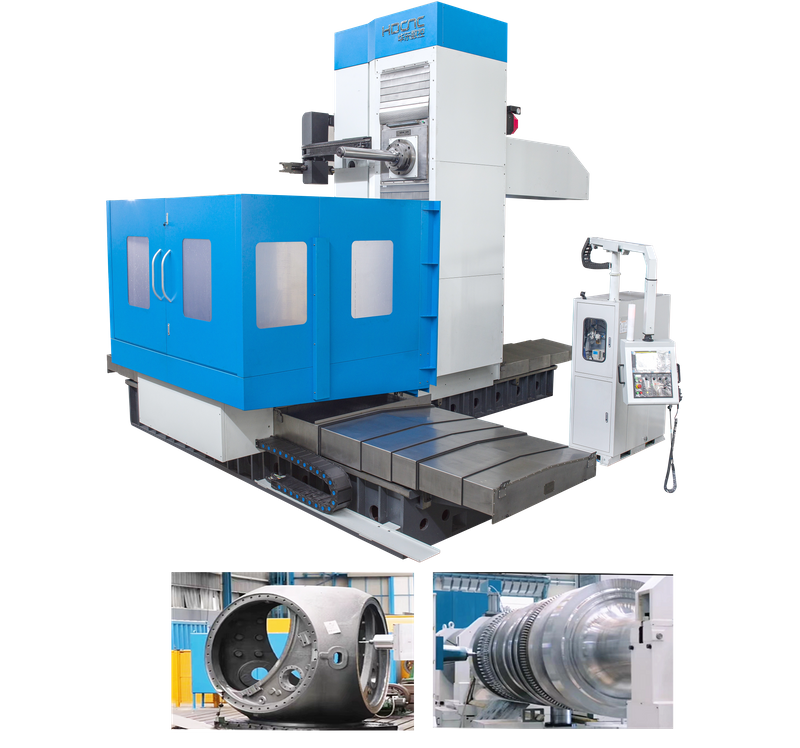

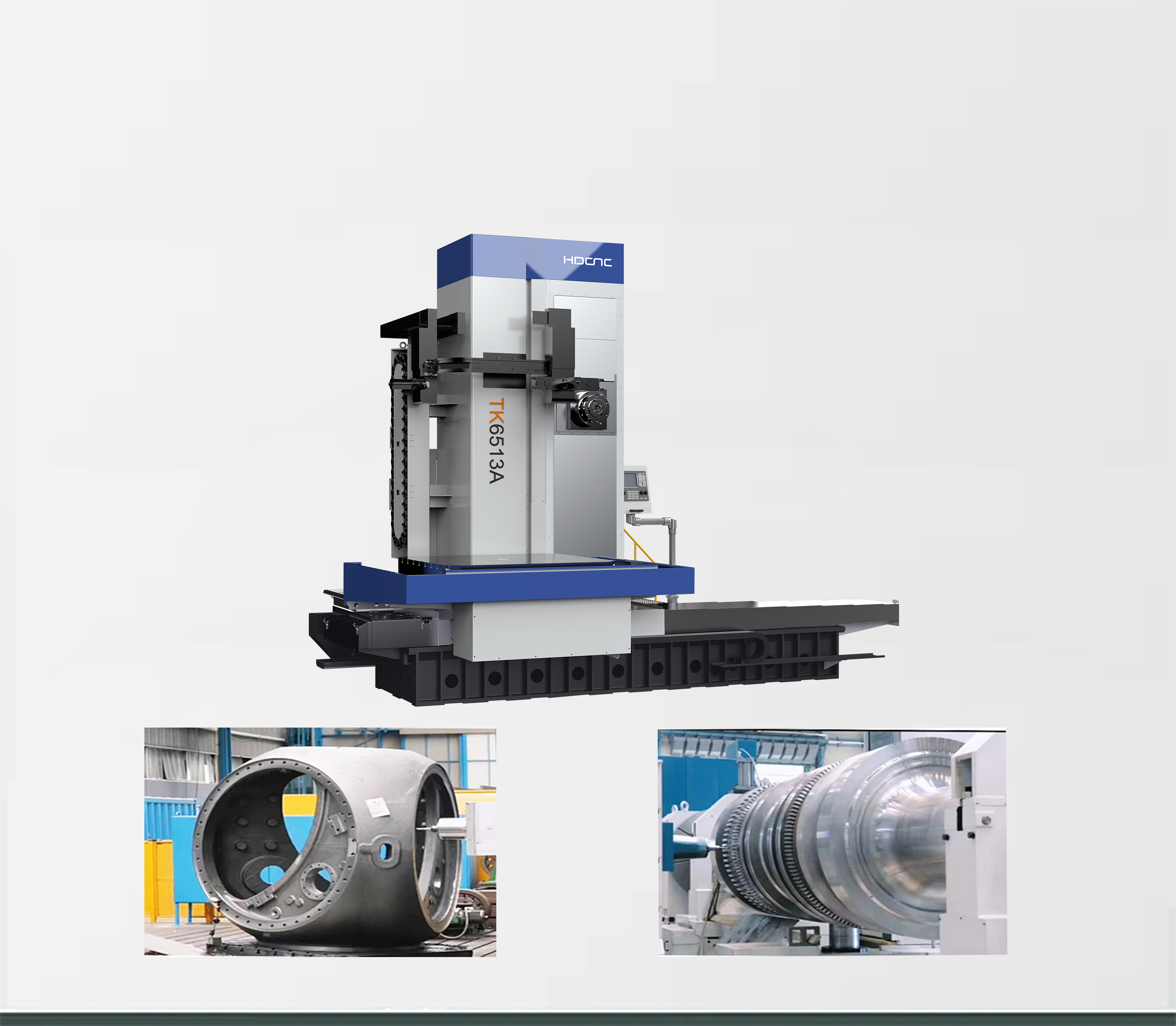

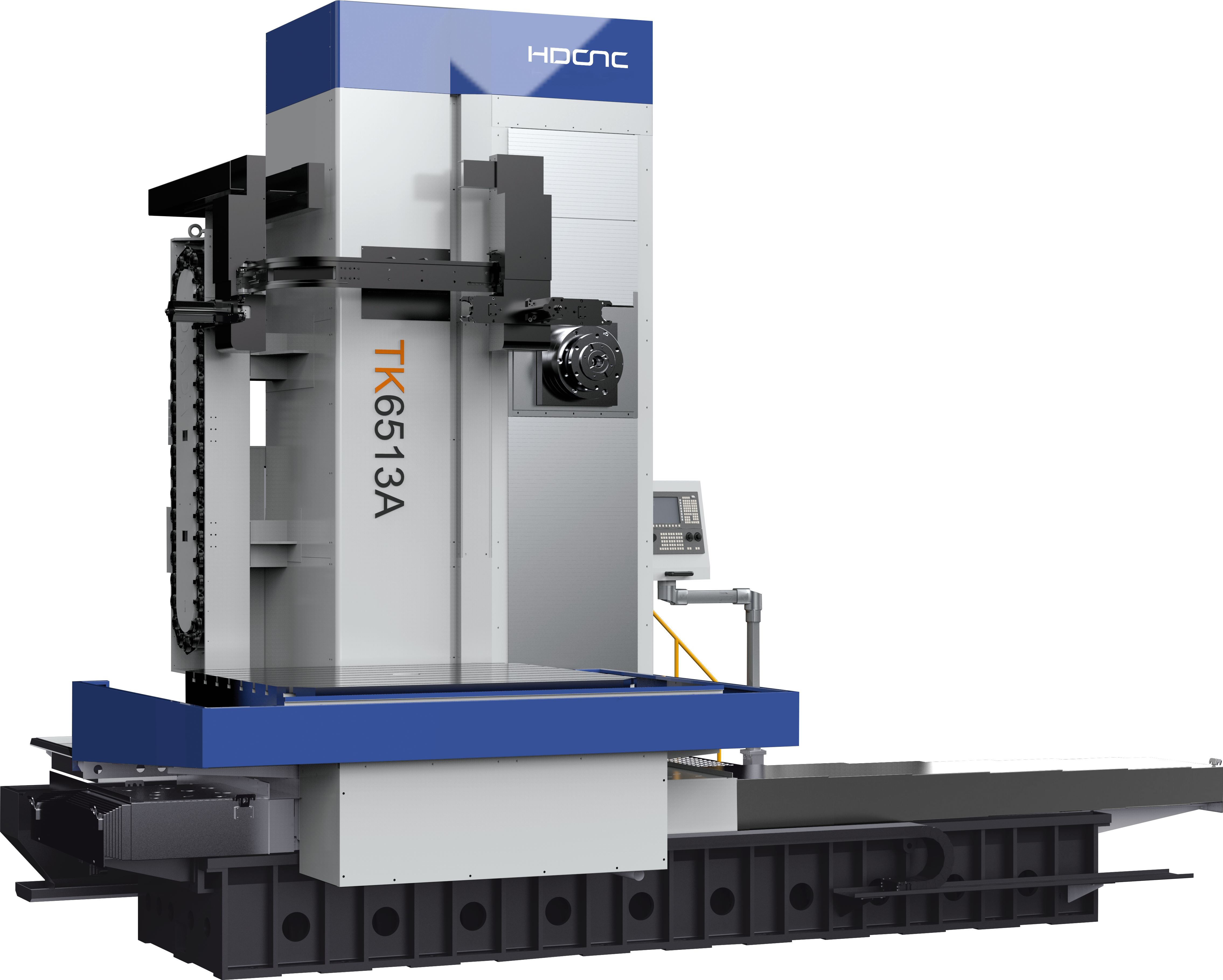

Esta serie de máquinas herramientas tiene un excelente rendimiento y una amplia gama de técnicas de procesamiento. Se pueden seleccionar múltiples cabezas de fresado de accesorios especiales, lo que puede completar la perforación, expansión, aburrido, corte de ritmo y fresado plano de piezas medianas y de tamaño grande en un solo sujeción. Este modelo se divide en dos tipos, uno sin un disco rotativo plano fijo y el otro con un disco rotativo plano fijo. Este modelo también se puede combinar según sea necesario para crear una forma de cabeza a cabeza.
Características estructurales
El lecho de esta máquina herramienta está dispuesto en un patrón en forma de T, con un lecho de alta rigidez y múltiples rieles de guía compuestos de soporte. Cada riel de guía está equipado con un dispositivo de descarga y se puede seleccionar en forma de rieles de guía lineal de rodillo pesado
Caja de huso completamente cerrada
Rotación de tuercas del eje Y (superior a un carrera de 3000 mm)
Cada eje de alimentación es impulsado por un par de tornillos de bolas de doble tuerca precargada de alta precisión, y la caja de transmisión principal se sincroniza con el control deslizante cuadrado para alimentar. Tiene las características de alta velocidad, bajo ruido y alto par.
Balance de contrapeso de cadena de rodillo o cable, punto de elevación de equilibrio avanzado y único
Riel de columna de columna de molienda completa de la cama
El control deslizante Square de la serie TK68 viene en una forma completamente envuelta en cuatro lados con un mecanismo de compensación incorporado
La tabla de trabajo rotativa es un gran soporte rotativo
El anillo de engranaje rotativo es un anillo de engranaje de gran diámetro
El freno de giro es un freno de retención hidráulico
La transmisión giratoria es impulsada por un engranaje de anillo de engranaje dual con un mecanismo de reacción. El mecanismo de reacción se puede seleccionar como engranaje dual de doble motor o engranaje dual de un solo motor
Puede lograr una división de ángulo arbitraria de 360 grados
Se puede equipar con una salida central de alta presión
Se puede equipar con una revista de herramientas para lograr la función de cambio automático de herramientas
Se puede equipar con cabezas de archivo adjunto de indexación automática e indexación automática
Paremación técnica
Artículo/modelo | Unidad | TK6513 | TK6513G | TK6516 | TK6516G | TK6813 | TK6816 |
sección de huso | |||||||
Diámetro del eje aburrido | mm | Φ130 | Φ130 | Φ160 | Φ160 | Φ130 | Φ160 |
Diámetro del eje de fresado | mm | Φ221.44 | Φ221.44 | Φ280 | Φ250 | Φ221.44 | Φ280 |
Agujero del huso | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | ISO50 | |
velocidad del huso | rpm | 1500 | 3000 | 1500 | 2500 | 3000 | 2500 |
potencia del huso | KW | 30/36 | 30/36 | 44/54 | 31/37 | 31/37 | 31/37 |
Torque máximo del eje de fresado | Nuevo Méjico | 2234/2680 | 1691/2029 | 4500 | 2275/2720 | 2533/3028 | 3298/3943 |
Resistencia máxima de alimentación del eje de fresado | N | 20000 | 20000 | 30000 | 30000 | 20000 | 30000 |
sección de mesa de trabajo | |||||||
tamaño de la mesa de trabajo | mm | 1600*2000 | 1600*2000 | 2500*2500 | 2500*2500 | 1600*2000 | 2500*2500 |
Capacidad máxima de carga de la mesa de trabajo | kg | 10000 | 10000 | 20000 | 20000 | 10000 | 20000 |
Unidad de división mínima | ° | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
Tamaño de la almohada de diapositivas | mm | \ | \ | \ | \ | 420*460 | 420*460 |
alcance de procesamiento | |||||||
X viaje en eje | mm | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
Y viaje en eje | mm | 2000 | 2000 | 2500 | 2500 | 3000 | 3000 |
Viaje del eje z | mm | 1600 | 1600 | 1600 | 1600 | 1500 | 1500 |
Viajamiento del eje v | mm | \ | \ | \ | \ | 800 | 1000 |
Viajamiento del eje W | mm | 800 | 700 | 1000 | 800 | 800 | 900 |
velocidad de movimiento | |||||||
Velocidad de movimiento rápido del eje x/y/z | mm/min | 10000 | 10000 | 10000 | 10000 | 8000 | 8000 |
Eje en V Velocidad de movimiento rápido | mm/min | \ | \ | \ | \ | 5000 | 5000 |
Eje w-velocidad de movimiento rápido | mm/min | 6000 | 6000 | 6000 | 6000 | 5000 | 5000 |
Eje B Velocidad de movimiento rápido | °/min | 450 | 450 | 450 | 450 | 450 | 450 |
Alimentación rápida del eje x/y/z | mm/min | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
Tasa de alimentación del eje V | mm/min | \ | \ | \ | \ | 1-4000 | 1-4000 |
Tasa de alimentación del eje W | mm/min | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
Tasa de alimentación del eje B | °/min | 360 | 360 | 360 | 360 | 360 | 360 |
exactitud | |||||||
Precisión de posicionamiento del eje x/y/z/W | mm | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
Precisión del posicionamiento del eje B | ″ | 7 | 7 | 8 | 8 | 7 | 8 |
Precisión de posicionamiento de repetición del eje x/y/z/W | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Precisión de posicionamiento repetido del eje B | ″ | 5 | 5 | 6 | 6 | 5 | 6 |

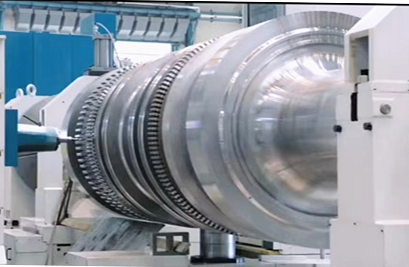

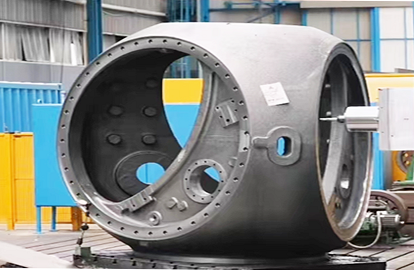

Estuche de procesamiento
