Características

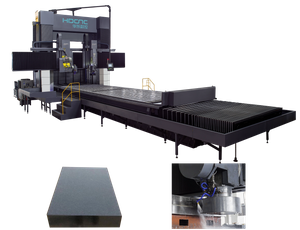

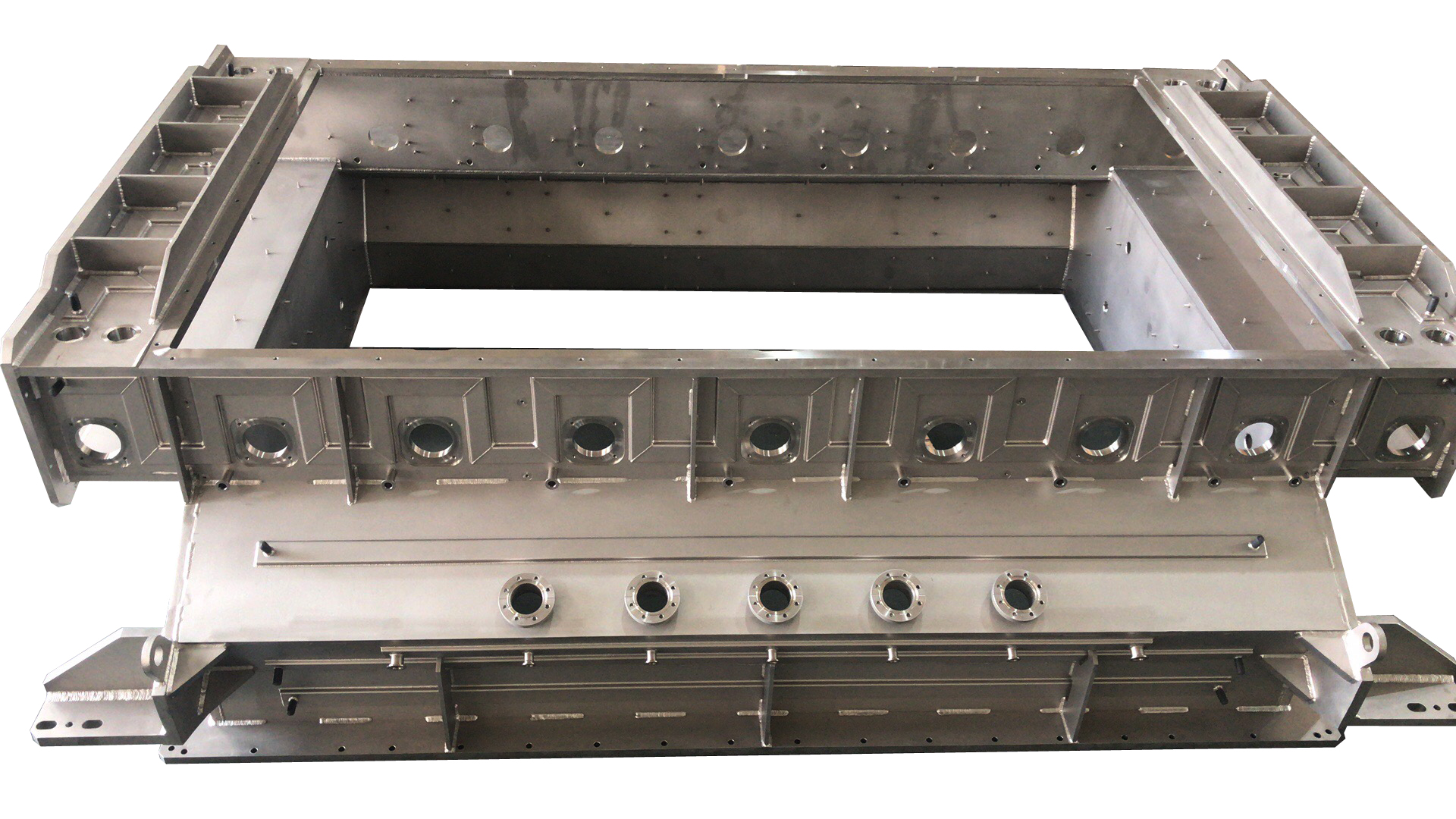

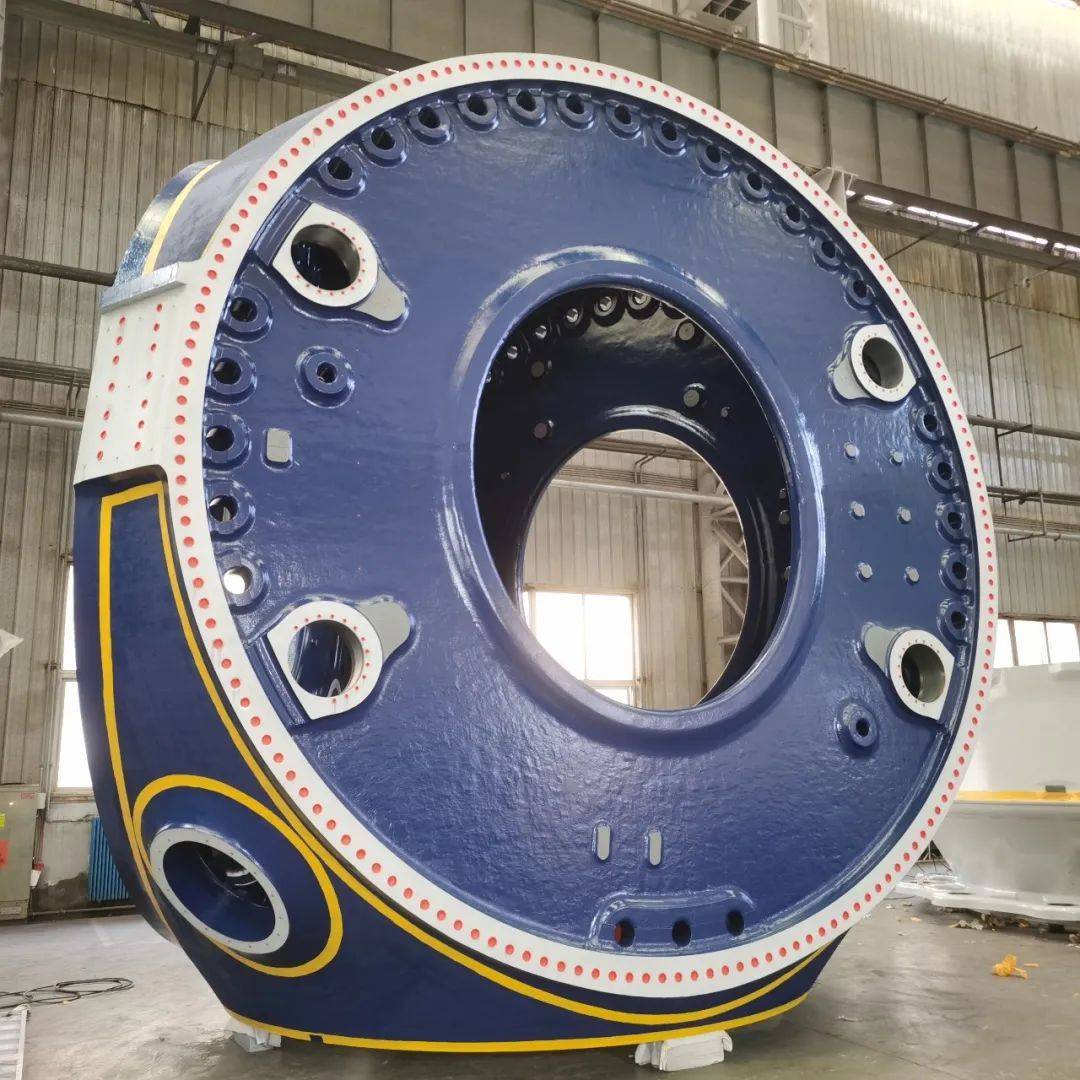

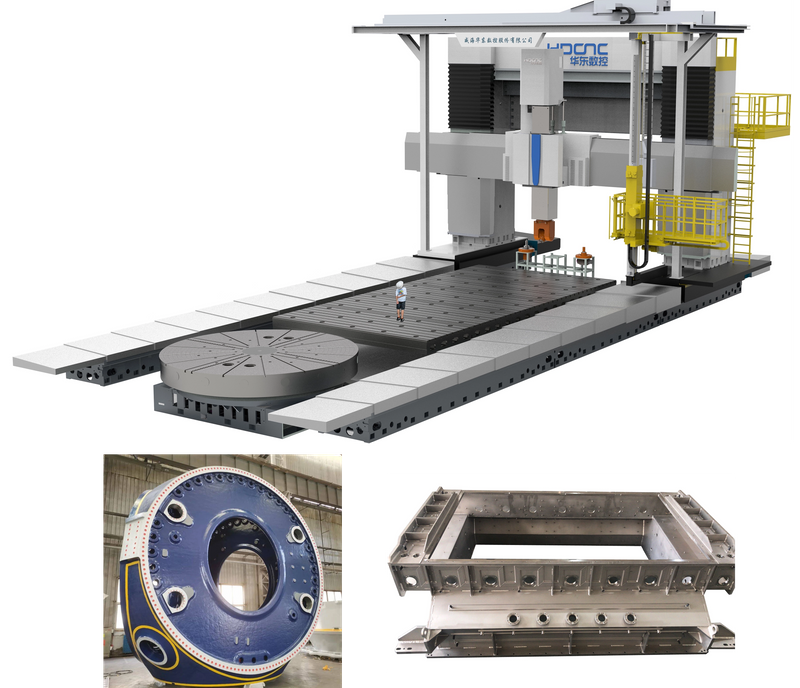

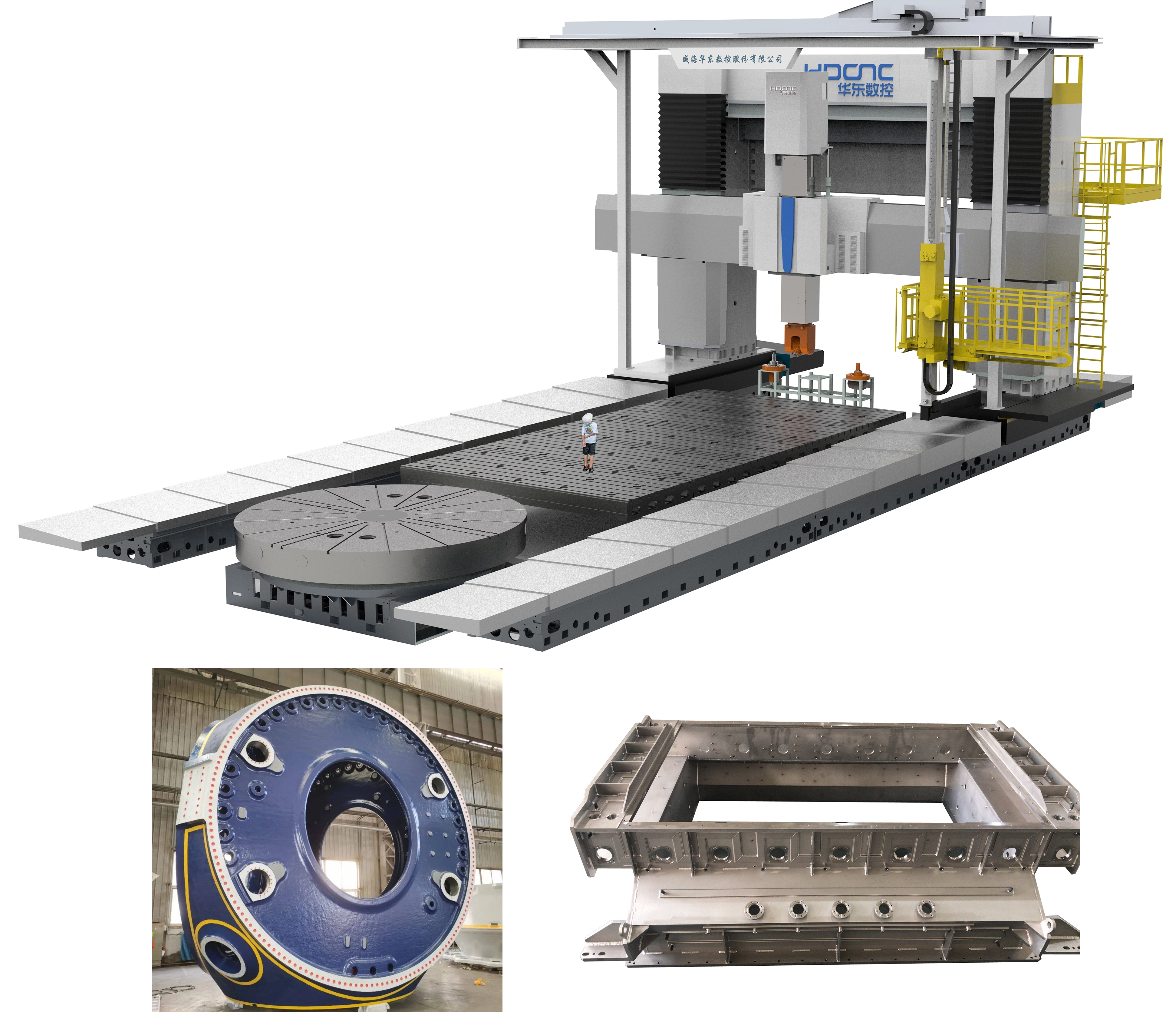

El diseño de la estructura de la máquina es avanzado y razonable, hermosa apariencia. La guía longitudinal de guía de gran tamaño lineal, con alta sensibilidad al movimiento. El riel de la guía horizontal adopta la estructura del riñón por la guía deslizante escalonada y horizontal con dispositivo de descarga; Guía de elevación Raiadopts Estructura de tolerancia grande; La gran estructura de la base es grande, y el diseño de la placa de refuerzo de la suya; La máquina tiene buena rigidez, estabilidad y capacidad de carga. Millingboring, perforación y otros procesos, un alto grado de automatización. Aplicable a aeroespacial, moho, shipautomobile y otros campos de fabricación de piezas complejas grandes y medianas.
Parámetros técnicos
Modelo Proyecto | XKW2842 | XKW2850 | XKW2863 | |
Rango de procesamiento | ||||
Eficaz ancho de el pórtico mm | 4200 | 5000 | 6300 | |
Viaje en el eje X mm | 10800/12800/14800/16800/18800/20800 | |||
Eje y eje viajeromm | 5000 | 5800 | 7100 | |
Z-eje viajesmm | 1250/1500 | 1500/2000 | ||
Viajes del eje W | 2250/3250 | 2250/3250 | 4000 | |
Distancia desde la cara del extremo del huso hasta la mesa de trabajo Superficie mm | 200-3000/4000 | 200-5000 | ||
Mesa de trabajo | ||||
Tamaño de la superficie de trabajo (ancho × longitud) mm | 3000× 10000/12000/14000/16000/18000/20000 | 4000× 10000/12000/14000/16000/18000/20000 | 5000× 10000/12000/14000/16000/18000/20000 | |
Robado de carga de la mesa de trabajo t/ ㎡ | 15T/ ㎡ | |||
Tabla T-Slot (Tamaño × Espaciado ） | 36× 250 | |||
Huso | ||||
Forma ram /transversal dimensiones
| Almohada de diapositivas cuadradas 500 × 500 | Almohada de diapositivas cuadradas 610 × 610 | ||
Rpm de velocidad máxima del huso | 4000/3500 | 2000/1500 | ||
Power Power KW | 44/54 | 44/54 (51/68.4) | ||
Torque de huso máximo （continuo/30 minutos） nm | 1825/2242 | 1825/2242 （3250/4358） | ||
Formulario de manejo del husillo | Caja de cambios hecha a sí misma + caja de cambios de dos velocidades | |||
Agujero del huso | BT50 | |||
Revista de herramientas （Opciones） | ||||
Capacidad de la revista de herramientas t | 24/32/40/60 | |||
Diámetro de la herramienta máxima （Full/vacío） mm | Φ125/230 | |||
Longitud de la herramienta máxima mm | 350 | |||
Máxima longitud de la herramienta kg | 25 | |||
Otro | ||||
Fuente total de energía KVA | 120 | 120 | 140 | |
Peso de la máquina （incluyendo plataforma de sujeción） t | 125/140/155/170/185/200 | 130/150/170/190/210/230 | 160/180/200/220/240/260 | |
Dimensiones de la máquina herramienta | 18000/20000/22000/24000/26000/28000 × 9000 × 8800 | 18000/20000/22000/24000/26000/28000 × 10000 × 8800 | 18000/20000/22000/24000/26000/28000 × 11500 × 1000 | |
（L × W × H） mm | ||||
Control de CNC | Siemens 828D/FANUC 31I-MF | Siemens 828D/FANUC 31I-MF | Siemens 828D/FANUC 31I-MF | |
