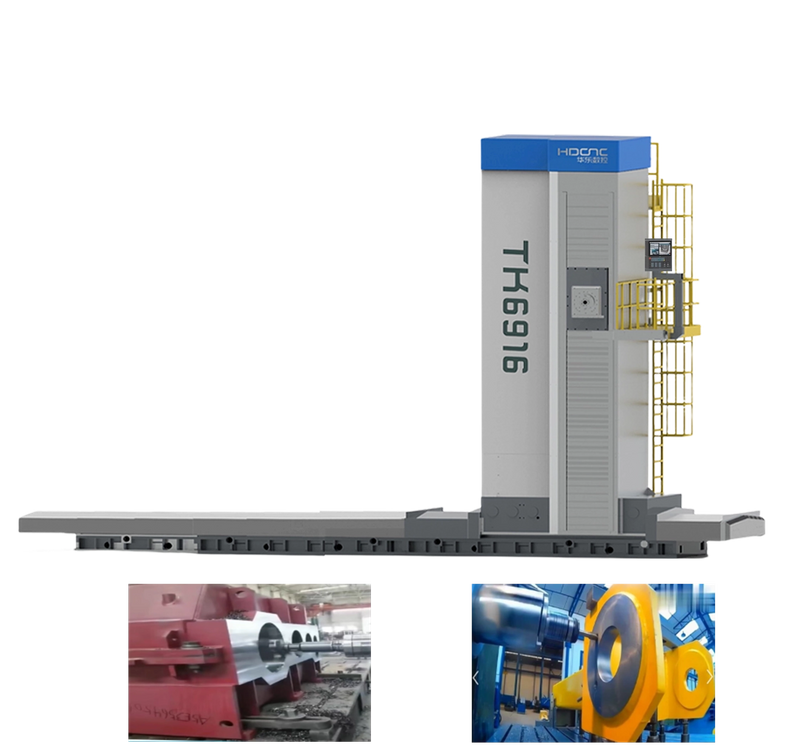

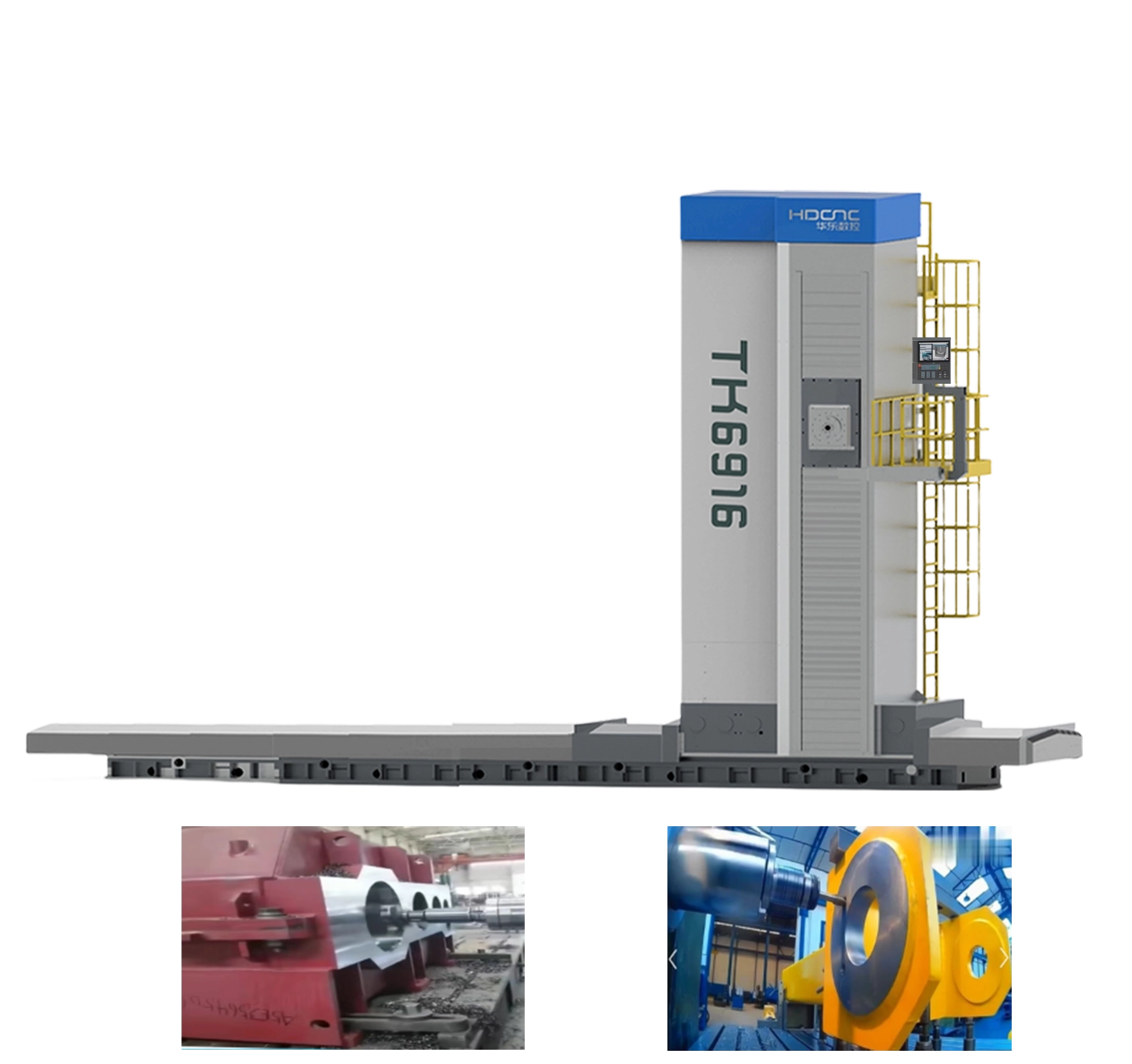

Características estructurales
1. Rail de guía de presión estática
2. Cuerpo de lecho de alta rigidez, múltiples soportes
3. Caja de huso completamente cerrada
4. Rotación de tuercas del eje y
5. Control de engranajes de eje X, puede elegir el mecanismo de eliminación de doble engranaje de doble motor o el mecanismo de eliminación de eliminación de doble engranaje de motor único. La caja de transmisión principal y la alimentación deslizante cuadrada sincrónicamente, con características de alta velocidad, de bajo ruido y alto de par. Balance de contrapeso de cuerda de alambre de acero, punto de elevación de equilibrio avanzado y único
6. El riel de guía de la columna del lecho está completamente molido y el control deslizante cuadrado está en una forma completamente cerrada de cuatro lados, con un mecanismo de compensación incorporado
7. Se puede equipar con una salida central de alta presión
8. Se puede equipar con una revista de herramientas para lograr la función de cambio automático de herramientas, y se puede equipar con cabezales de accesorios automáticos e indexación automática
Paremetros técnicos
Artículo/modelo | Unidad | TK6913 | TK6916 | TK6916G | TK6920 | TK6920G |
sección de huso | ||||||
Diámetro del eje aburrido | mm | Φ130 | Φ160 | Φ160 | Φ200 | Φ200 |
Diámetro del eje de fresado | mm | Φ221.44 | Φ320 | Φ300 | Φ320 | Φ300 |
Agujero del huso | ISO50 | ISO50 | ISO50 | ISO60 | ISO60 | |
velocidad del huso | rpm | 1500 | 1500 | 3000 | 1500 | 3000 |
Sección de almohada corredera | mm | 420*460 | 480*520 | 480*520 | 480*520 | 480*520 |
potencia del huso | KW | 30 | 81 | 74 | 81 | 74 |
Torque máximo del eje de fresado | Nuevo Méjico | 2200 | 14000 | 6000 | 14000 | 6000 |
Resistencia máxima de alimentación del eje de fresado | N | 18000 | 40000 | 40000 | 40000 | 40000 |
alcance de procesamiento | ||||||
X viaje en eje | mm | 4000+1000*n | 4000+2000*n | 4000+2000*n | 4000+2000*n | 4000+2000*n |
Y viaje en eje | mm | 2000-4000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 |
Viaje del eje z | mm | 800 | 1200 | 1200 | 1200 | 1200 |
Viajamiento del eje W | mm | 700 | 1200 | 1200 | 1200 | 1200 |
Viaje total de la extensión de la herramienta y contracción | mm | 1500 | 2400 | 2400 | 2400 | 2400 |
velocidad de movimiento | ||||||
Axis x/y Velocidad de movimiento rápido | mm/min | 8000 | 8000 | 8000 | 8000 | 8000 |
Axis Z/W Velocidad de movimiento rápido | mm/min | 6000 | 6000 | 6000 | 6000 | 6000 |
Alimentación rápida del eje x/y | mm/min | 1-6000 | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
Velocidad de alimentación del eje z/w | mm/min | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
exactitud | ||||||
Precisión de posicionamiento del eje x/y/z/W | mm | 0.02/1000 | 0.02/1000 | 0.02/1000 | 0.02/1000 | 0.02/1000 |
Precisión de posicionamiento de repetición del eje x/y/z/W | mm | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |
Industria de aplicaciones
