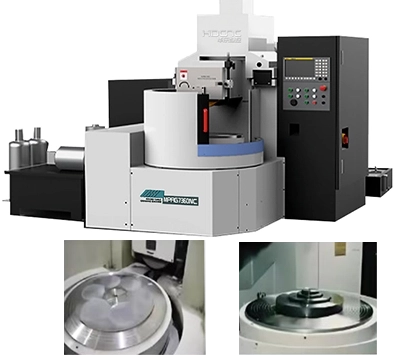

La máquina de molienda de superficie de alta precisión de la serie MPRG puede lograr la tecnología de primer plano de los productos de la máquina de molienda actual tanto en conceptos de diseño como en procesos de fabricación. La alta precisión, la alta rigidez y la alta eficiencia son las características básicas de este molinillo, logrando una combinación perfecta de rendimiento y eficiencia. Debido al excelente rendimiento y un diseño flexible de máquinas herramientas, pueden usarse ampliamente en diversas industrias, como semiconductores, aviación, componentes médicos y centrales de los robots.
| Cantidad: | |
|---|---|
MPRG7360NC
HDCNC
一、 Propósito y características estructurales de las máquinas herramientas
1 、 Equipado con una tabla de trabajo giratoria de presión hidráulica de alta rigidez de alta rigidez, puede soportar mecanizado de fuerza centrífuga excéntrica y alta. Impulsado por un servomotor y un mecanismo de reducción, la mesa de trabajo es conducida por una correa múltiple y una polea de cuña múltiple, con una velocidad ajustable entre 20-150R/min.
2 、 El cuerpo del cabezal de molienda es una estructura de caja, y el huso adopta un huso de presión dinámica de alta precisión de alta precisión con una estructura de tipo de manga instalada. El motor del husillo está directamente conectado al huso con un acoplamiento elástico, que tiene excelentes características como alta precisión, alta rigidez, alta resistencia sísmica, alta capacidad de carga y alta vida útil. La precisión de rotación del husillo puede alcanzar fácilmente 1 μm , logrando perfectamente una fuerte eficiencia de corte y un rendimiento de mecanizado a nivel de espejo.
3、La base del lecho adopta un diseño integrado de hierro fundido, que no solo aumenta la resistencia estructural, hace que el centro de gravedad de la máquina sea más estable, sino que también proporciona el mejor soporte y garantiza la rigidez de carga de la máquina. El diseño de la cama de gran tamaño asegura que la máquina herramienta sea completamente resistente a los choques y absorbente, asegurando una alta rigidez y extendiendo la vida útil de la máquina.
4、El diseño óptimo del tramo del X-Axistrack proporciona un excelente soporte para la columna móvil, logrando perfectamente una alta precisión de posicionamiento y estabilidad durante el proceso de molienda. El diseño de la pista en áreas no procesadas puede evitar que el agua de agua ingrese y contamina, y puede mantener la vida útil de las piezas de precisión, como tornillos, pistas de alambre y reglas ópticas.
5、La máquina de molienda circular adopta un diseño de estructura en forma de puerta, que tiene la ventaja de una mejor rigidez estructural que un tipo de columna única. La cabeza del husillo adopta un diseño triangular de trangular, que tiene una excelente resistencia a la fuerza de reacción de molienda de presión hacia abajo y una estabilidad relativamente mejorada. En comparación con los diseños de cabezales del huso delgados o delgados de otras fábricas, tiene una diferenciación significativa. Y la superficie de la pista del eje Z está diseñada para ser igualmente alta como la mesa de trabajo, lo que mejora aún más la precisión del movimiento hacia adelante y hacia atrás y reduce las desventajas de la inclinación o la deformación.
6、El eje X y Z está equipado con guías lineales de tipo rodillo de alta precisión, que tienen una precisión de posicionamiento ultra alto, bajo desgaste y pueden mantener la precisión durante mucho tiempo. En comparación con las guías lineales del tipo de bola, agrega alta rigidez y alta capacidad de capacidad de carga.
7、El huso de la rueda de molienda está equipado con tornillos de bola Z de alta eficiencia, cero reacción violenta, alta rigidez y alta precisión de plomo tanto en el eje Z como en el eje X, que es la implementación específica del mecanizado de alta precisión.
8、El eje vertical está equipado con una regla de rejilla de alta precisión totalmente cerrada para garantizar la precisión del alimento y la precisión del posicionamiento. Además, las altas características de amortiguación del huso de presión hidrostática pueden absorber la energía cinética de molienda, complementándose entre sí para lograr un rendimiento de molienda de alta precisión.
9、Equipado con FanUC TF Plus CNC System, Diálogo gráfico de interacción de interacción humana-máquina (HMI), las aplicaciones visuales permiten a los operadores establecer parámetros intuitivos, reduciendo en gran medida el tiempo para la configuración y el ajuste del programa, y reduciendo efectivamente la incidencia de errores de configuración del operador, logrando la comunicación rápida y mejorando por lo tanto la utilización del equipo.
一、 Los principales parámetros técnicos de la máquina también l
Artículo | Unidad | Especificación | |||
Capacidad | Diámetro de taza de succión electromagnética | mm | ∅630 | ||
Diámetro efectivo de la taza de succión electromagnética | mm | ∅600 | |||
Viaje máximo dentro de la cubierta protectora de la mesa de trabajo | mm | ∅750 | |||
La distancia desde la superficie de la mesa de trabajo hasta la parte inferior de la rueda de molienda | Use una rueda de molienda de 355 mm | mm | -60～ 250 | ||
El peso de la pieza de trabajo se puede colocar en la taza de succión electromagnética | kg | 150 | |||
Mesa de trabajo | Velocidad de rotación de la mesa de trabajo (infinitamente variable) | rpm | 20～ 150 | ||
El ángulo en el que la mesa de trabajo puede inclinarse | teg | ± 5 | |||
Axis del eje de la rueda de molienda de alimentación delantera y trasera (x) eje | Equipo de manejo | - | Servo conducir | ||
Cantidad de movimiento hacia adelante y hacia atrás | mm | 450 | |||
Tasa de alimentación durante la operación | Rango de ajuste | m/min | 200～ 2400 | ||
Alimentación de pulso manual | 1 velocidad de alimentación en círculo （x1/x10/x100） | mm | 0.01/0.1/1 | ||
1 escala tasa de alimentación （x1/x10/x100） | mm | 0.001/0.001/0.01 | |||
Axis de la rueda de molienda de alimentación hacia arriba y hacia abajo (z) eje | Equipo de manejo | - | Servo conducir | ||
Cantidad de movimiento hacia arriba y hacia abajo | mm | 310 | |||
Tasa de alimentación durante la operación | Rango de ajuste | m/min | 50～ 1000 | ||
Velocidad automática de micro alimentación | Rango de ajuste | mm | 0.0001-0.1 | ||
Alimentación de pulso manual | 1 velocidad de alimentación en círculo （x1/x10/x100） | mm | 0.01/0.1/1 | ||
1 escala tasa de alimentación （x1/x10/x100） | mm | 0.0001/0.001/0.01 | |||
Rueda de molienda | OD × W × ID | mm | ∅355 × 38 × ∅127 | ||
Seleccione Velocidad (control de frecuencia variable) | rpm | 500～ 1800 | |||
Motor | Utilizado para moler huso de ruedas | KW | 7.5 | ||
Conducir para una mesa de trabajo giratoria | KW | 2.5kw/20n.m | |||
Alimento hacia arriba y hacia abajo (servomotor de aire acondicionado) | KW | 2.5kW/20n.M （Freno tipo banda） | |||
Alimento hacia adelante y hacia atrás (servomotor de aire acondicionado) | KW | 2.5kw/20n.m | |||
Refrigerante | Utilizado para cortar líquido | KW | 0.125 | ||
Área de piso | Longitud × ancho × altura | mm | 2600× × 1700×2300 | ||
Peso de la máquina | Esta máquina | kg | 4000 | ||
Precisión de la máquina herramienta :
Después de moler con un molinillo de mesa circular, se deben cumplir los siguientes requisitos de precisión estándar: (se utilizan diferentes ruedas de molienda para piezas de trabajo de diferentes materiales)
No. | Modelo | Pieza de trabajo | Llanura | Aspereza |
1 | MPRG7360NC | Espécimen estándar | ≤ 0.005 mm | ≤ RA0.2 |
Nota: molienda gruesa (generalmente con una cantidad de rectificado de 0.02 ~ 0.05 mm); Molienda fina (generalmente con una cantidad de rectificado de 0.005 ~ 0.015 mm)
四、 Aplicación de molienda
Molienda de superficie | Rutina | Molienda convexo medio | Molienda cóncava media | Molienda compuesta |
|
|
|
|
|
