一、 Alcance de la aplicación de la máquina

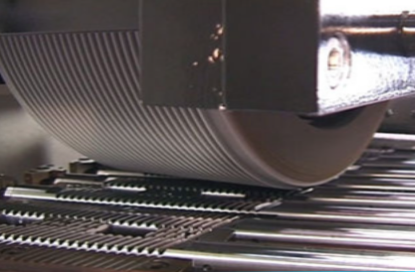

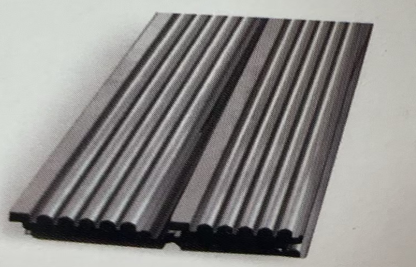

(1) MGK7160 × 120 se adapta principalmente a la molienda de aleación de aluminio, hierro fundido, acero, aleación de alta temperatura y aleación de titanio, etc., y se puede usar para el mecanizado de otras superficies planas y superficies con forma.
(2) La estructura de la máquina herramienta MGK7160 × 120 es razonable, hay suficiente rigidez estática, dinámica, térmica y salida estable, el uso de tecnología avanzada para garantizar que el sistema tenga una buena calidad dinámica. Actuador de sistema de servicio Servo seleccionado Alta precisión, alta fiabilidad, velocidad de respuesta rápida. El equipo es fácil de usar, operar y mantener, con una forma hermosa, y puede centralizar la limpieza de los desechos de molienda y su enjuague.
二、 Parámetros técnicos principales de la máquina
evento deportivo | MGK7160 × 120 | |
1. Área de molienda y tamaño de mesa | ||
Dimensiones de longitud de molienda | mm | 1200 |
Dimensiones de ancho de molienda | mm | 600 |
Tamaño de la mesa | mm | 600 x 1600 |
Carga máxima de tabla | kg | 1200 |
Distancia desde el centro del huso hasta la superficie de la mesa | mm | 200-680 |
2. Eje X ( movimiento longitudinal de tabla) | ||
Viajes del eje X | mm | 1200 |
Velocidad del eje X | mm/min | 0-25000 |
Resolución de entrada y salida | mm | 0.001 |
3. Eje y (movimiento vertical de la cabeza de molienda) | ||
Viajes del eje y | mm | 480 |
Velocidad del eje y | mm/min | 0-3000 |
Resolución de entrada y salida | mm | 0.001 |
4 、 Eje z (movimiento lateral de la columna) | ||
Viajes del eje z | mm | 600 |
Velocidad del eje z | mm/min | 0-3000 |
Resolución de entrada y salida | mm | 0.001 |
5. Huso/rueda de molienda | ||
Potencia del huso | KW | 44/54 |
Velocidad máxima del huso | rpm | 3000 |
Tamaño de la rueda de molienda (OD*WD*ID) | mm | 400 x (50-120) x 203 |
Runut radial del husillo | mm | 0.002 |
Fuera de la cara del huso | mm | 0.002 |
6 、 Precisión de posicionamiento / precisión de posicionamiento repetido | ||
precisión de la posición | ||
Eje x | mm | 0.005 |
Eje y | mm | 0.004 |
Eje z | mm | 0.004 |
Repita la precisión del posicionamiento | ||
Eje x | mm | 0.004 |
Eje y | mm | 0.003 |
Eje z | mm | 0.003 |
Espacio del piso (L × W × H) | mm | 5100 x 3600 x 3500 |
peso bruto | Kg | 14,000 |
三、 Descripción general de la máquina

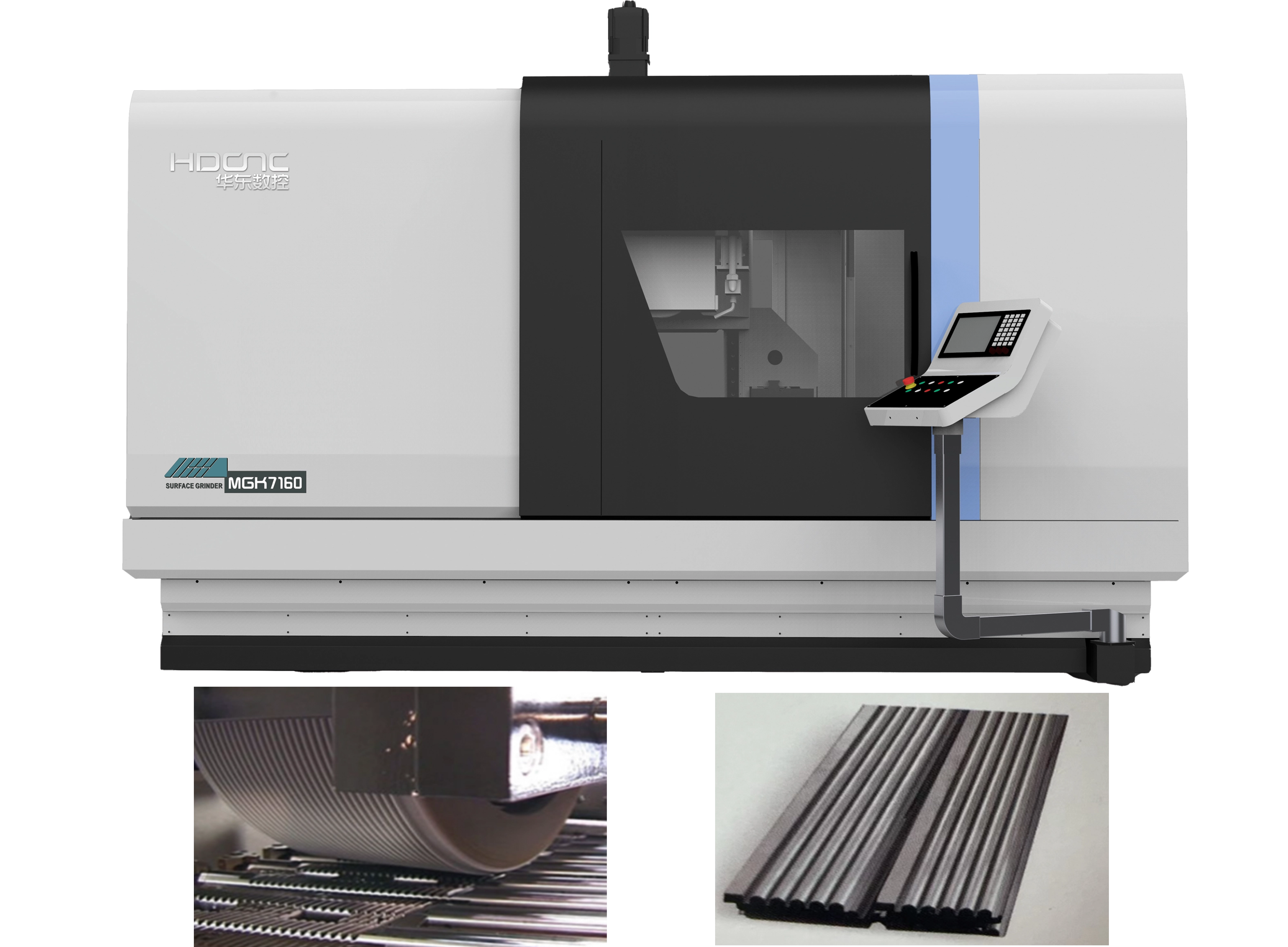

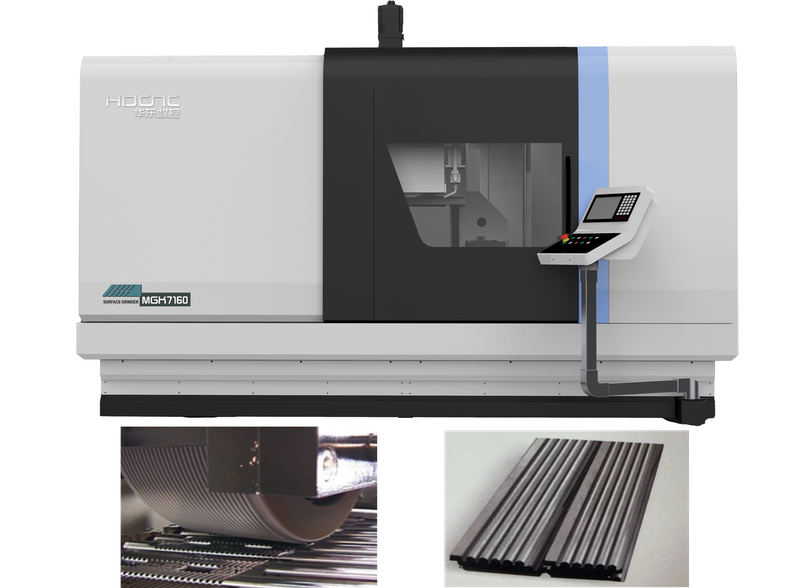

La máquina herramienta adopta la columna de cintura media que se mueve el tipo de diseño de la tabla de momento del eje horizontal (consulte la Figura 1): la tabla realiza la alimentación longitudinal en el lecho, la columna se mueve para realizar el movimiento transversal de alimentación, y el cabezal de molienda hace que el sistema de elevación vertical y la bajada en la columna, y estos tres movimientos están completados por el sistema de tornillo de bolas de servo de AC servo-ball System. La estructura móvil de la columna de la cintura central tiene alta rigidez y alta estabilidad. La máquina adopta el sistema de control numérico de Siemens 828D alemán, que controla el movimiento de alimentación longitudinal de la tabla, el movimiento de alimentación vertical de la cabeza de molienda, el movimiento de alimentación transversal de la columna y el movimiento rotativo de la tabla rotativa respectivamente. Puede controlar el inicio y la parada del huso de la cabeza de molienda y programar la velocidad de la línea, y puede controlar el inicio y la parada del tocador.
1、 Guía de la máquina herramienta
Las guías de las tres estructuras móviles principales (ejes X, Y y Z) son guías lineales de rodillo de alta precisión, sin reacción, sin reversiones, garantizando así la máxima rigidez, precisión y vida útil. Otra característica: requisitos mínimos de mantenimiento, principalmente debido a la ausencia de fuga de aceite, consumo de aceite o desgaste regular de piezas que requieren mantenimiento.
2、 Sistema de accionamiento
Cada eje de alimentación está impulsado por tornillos de bola de precisión precisa y servomotores de CA.
3. Medición de posición
El eje X es un codificador lineal (escala de vidrio), el eje Y y Z son codificadores lineales (escala de vidrio), que no necesitan volver a cero al encender.
4. Posques de molienda y sus unidades (eje SP)
Control de velocidad de línea constante programable de rectores controlados por CNC, permitiendo una velocidad máxima de 3000 rpm. El huso es una estructura de tipo manga, grasa pre-lubricada y sellada para el mantenimiento de la vida.
5 、 Forma el aderezo de las ruedas de molienda (opcional)
Dependiendo de los requisitos del proceso, se puede usar un tocador de bolígrafo de diamante montado en la mesa para vestir la rueda de molienda.
También está disponible un tocador de rueda de molienda montada en la mesa, con funciones de aderezo para rodillos de diamantes con forma y discos de diamantes.
6 、 Sistema de control numérico
La máquina herramienta adopta el sistema de control numérico Siemens 828D, lo que mejora el grado de automatización y confiabilidad. Durante el proceso de molienda, además de la carga y descarga de piezas de trabajo, el período (molienda de piezas de trabajo, aderezo de ruedas de molienda, etc.) se completa automáticamente, lo que mejora la eficiencia de producción y reduce el número de operadores.
四、 Accesorio aleatorio estándar
Cubierta totalmente cerrada
Sistema de enfriamiento de filtro de cinta de papel magnético (con refrigerador de agua)
luz de trabajo
Volante electrónico
Base de diamantes (sin diamante)
2 conjuntos de chucks de rueda de molienda y sus herramientas de carga y descarga
Una pieza de rueda especial de molienda
Un conjunto de marco de equilibrio de ruedas de molienda y eje de equilibrio
Conjunto de tornillos y lavadoras
Conjunto aleatorizado de herramientas de ajuste
五、 Opciones especiales
Equilibrio dinámico en línea de ruedas de molienda
Sensor AE
Diamond Roller Dresser (sin rodillo)
Unidad de recuperación de humo
