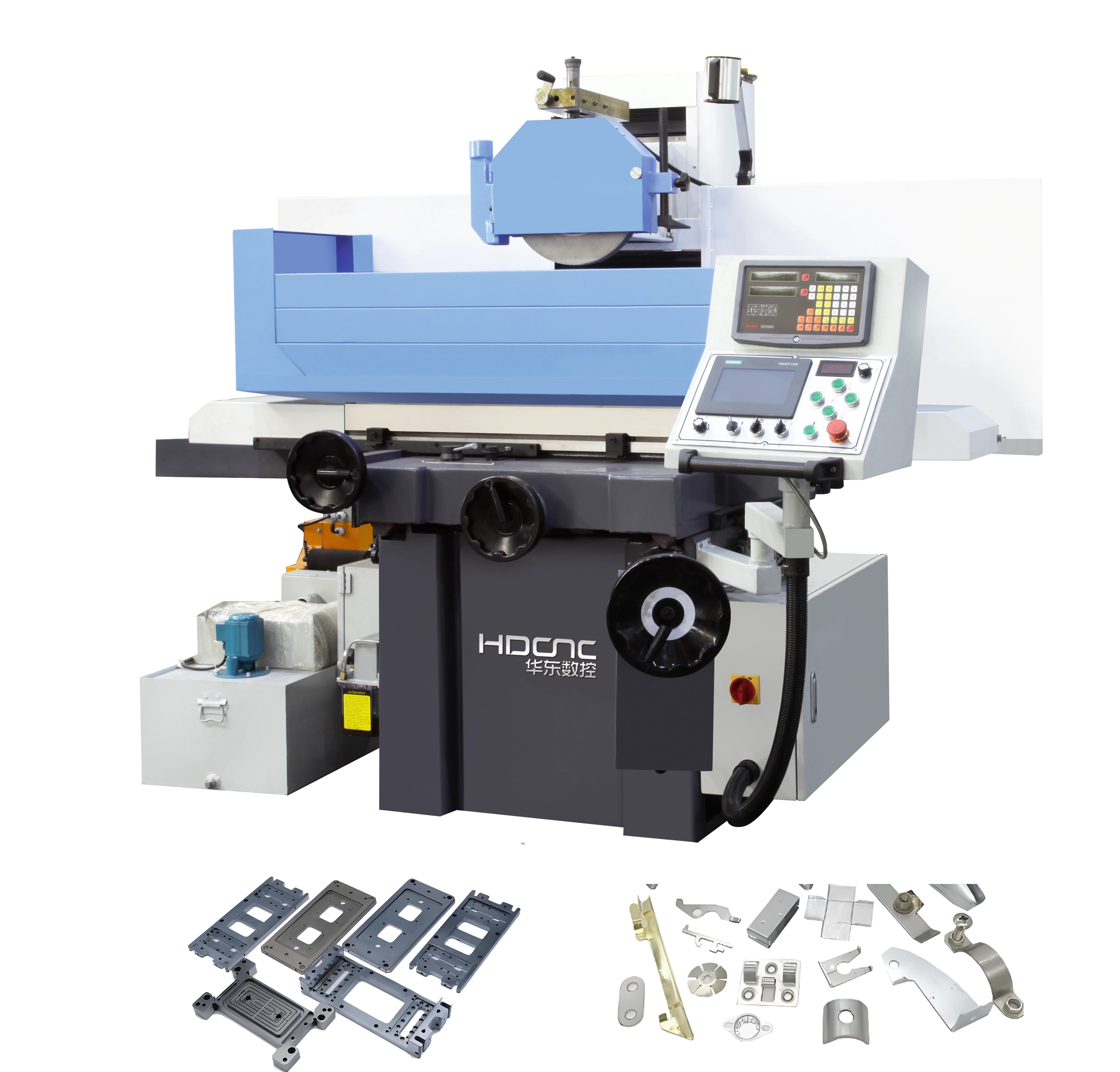

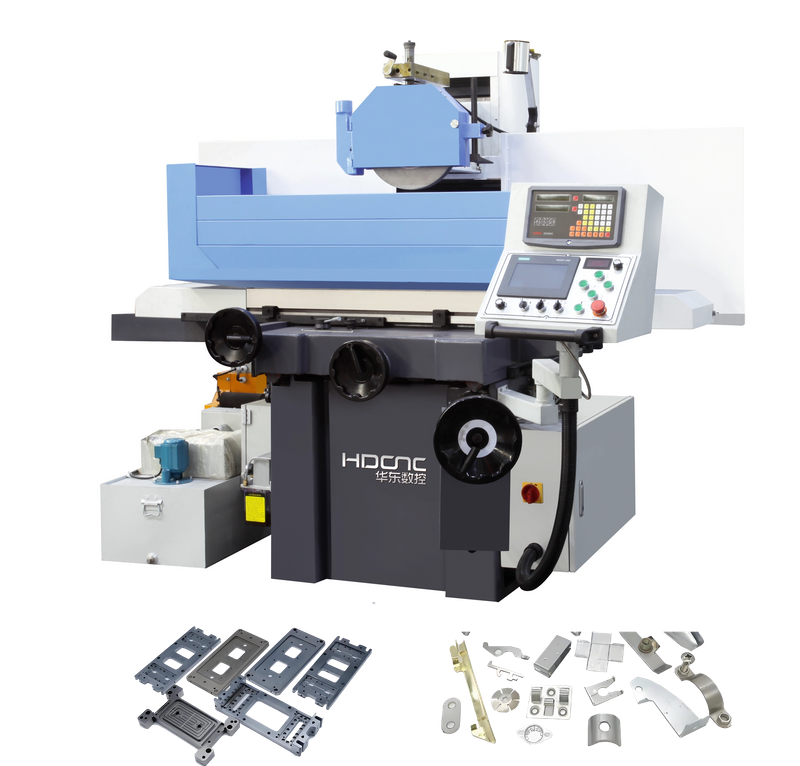

Grinder de superficie de mudanza de la serie SGA

Grinder de superficie de mudanza de la serie SGA

Esta máquina de la serie se divide en la serie AHR y AHD. El modelo AHR es impulsado por un motor común en la dirección vertical, y el modelo AHD es impulsado por un servomotor en la dirección vertical, y el control PLC puede realizar una molienda automática.

Cantidad:
Disponibilidad:





Consultar Añadir al carrito

Descripción del Producto

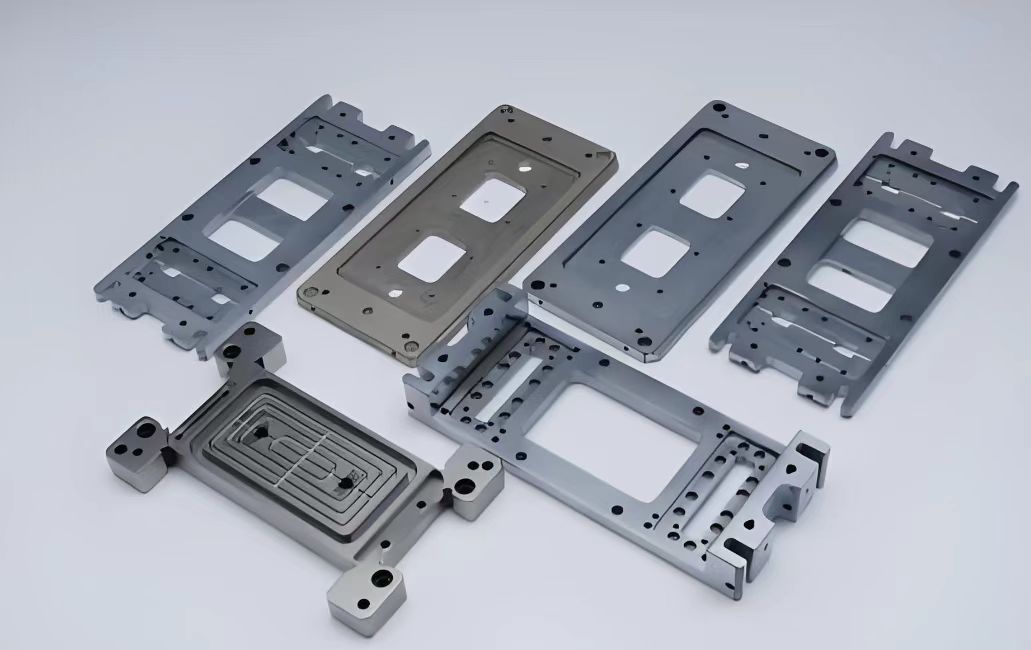

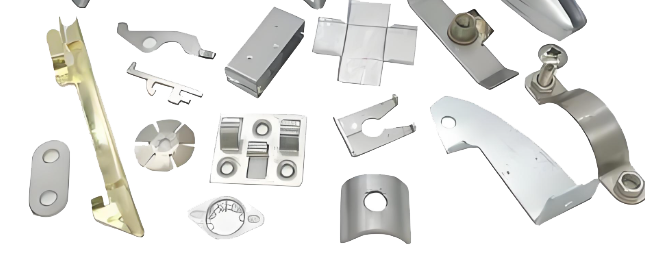

Aplicación de la máquina

Autopartes

Fabricante de máquinas

Moho

Accesorios estándar de la máquina

Sistema cooltante	Estación hidráulica	Sistema de lubricación	Luz de trabajo	Cuñas de nivelación
Tornillo de base	Brida de la rueda	Balance de rueda Arbor	Box de herramientas y herramientas	Chuck magnético,
rueda estándar.	Controlador PLC	Pantalla tocada	Manual de operación	tornillo de base

Accesorios opcionales

dispositivo de recolección de polvo

filtro de papel

separador magético

soporte de balance de la rueda

Dro de eje yz

Paremetros de la máquina

Descripción	Unidad	SG2050AHR SG2050AHD	SGA2550AHR SGA2550AHD	SGA3063AHR SGA3063AHD
Tamaño de la tabla (L*W)	mm	200*460	250*500	635*305
Distancia desde el centro del huso hasta la mesa de trabajo	mm	450	450	580
Max. Carga de la mesa (incluido Magentic Chuck)		120	180	270
Tamaño de mechón magnético	mm	200*460	250*500	300*600
Tamaño de la rueda (ODAnchoID)	mm	2002031.75	2002031.75	35040127
Velocidad del huso (sin paso)	r/min	2850	2850	1450
Velocidad de la mesa de trabajo	m/min	7-23	7-23	7-23
Alimentación automática vertical	MM/Stoke	0.005/0.01/0.02/0.03/0.04/0.05
Feed vertical Velocidad rápida (motor)	mm/min	460
Transverso de alimentación a mano por división	mm	0.02
Alimentación automática transversal	mm/min	0.1-8
Alimentación rápida transversal	mm/min	990
Motor de husillo	KW	1.5	2.2	5.5
Motor hidráulico	KW	0.75		2.2
Motor cooltante	KW	0.04		0.125
Elevación del servomotor	KW	0.25 (ahr) 0.5 (ahd)
Motor de alimentación transversal	KW	0.04
Potencia nominal total	KW	3	3.7	9
Aspereza de la superficie	μm	RA0.63

Descripción	Unidad	SGA30100AHR SGA30100AHD	SGA4080AHR SGA4080AHD	SGA40100AHR SGA40100AHD
Tamaño de la tabla (L*W)	mm	305*1050	406*813	406*1020
Distancia desde el centro del huso hasta la mesa de trabajo	mm	580
Max. Carga de la mesa (incluido Magentic Chuck)		400	500	600
Tamaño de mechón magnético	mm	300*1000	400*800	400*1000
Tamaño de la rueda (ODAnchoID)	mm	35040127	35040127	35040127
Velocidad del huso (sin paso)	r/min	1450	1450	1450
Velocidad de la mesa de trabajo	m/min	7-23	7-23	7-23
Alimentación automática vertical	MM/Stoke	0.005/0.01/0.02/0.03/0.04/0.05
Feed vertical Velocidad rápida (motor)	mm/min	460
Transverso de alimentación a mano por división	mm	0.02
Alimentación automática transversal	mm/min	0.1-8
Alimentación rápida transversal	mm/min	990
Motor de husillo	KW	5.5	5.5	5.5
Motor hidráulico	KW	2.2
Motor cooltante	KW	0.125
Elevación del servomotor	KW	0.25 (ahr) 0.5 (ahd)
Motor de alimentación transversal	KW	0.04
Potencia nominal total	KW	9
Aspereza de la superficie	μm	RA0.63

Características

Base de hierro fundido de alta resistencia
La máquina longitudinal se mueve hidráulica o manualmente;
Transversal se mueve manualmente o las unidades motoras de frecuencia;
Unidades verticales por servo motor, controlador PLC realización de alimentación automática (modelo AHD)
Unidades verticales por motor rápido (modelo AHR)
La columna adopta el riel de guía de acero para mejorar la rigidez
El cabezal de molienda adopta un juego de husillo de rodamiento de rodamiento de alta precisión, montada en la manga, lo que puede lograr una alta precisión y una rectificación de acabado alto
