HDCNC

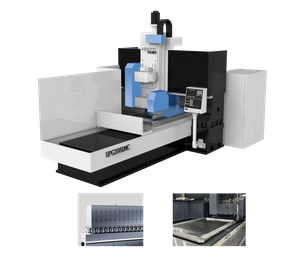

I Propósito y características estructurales de la máquina herramienta

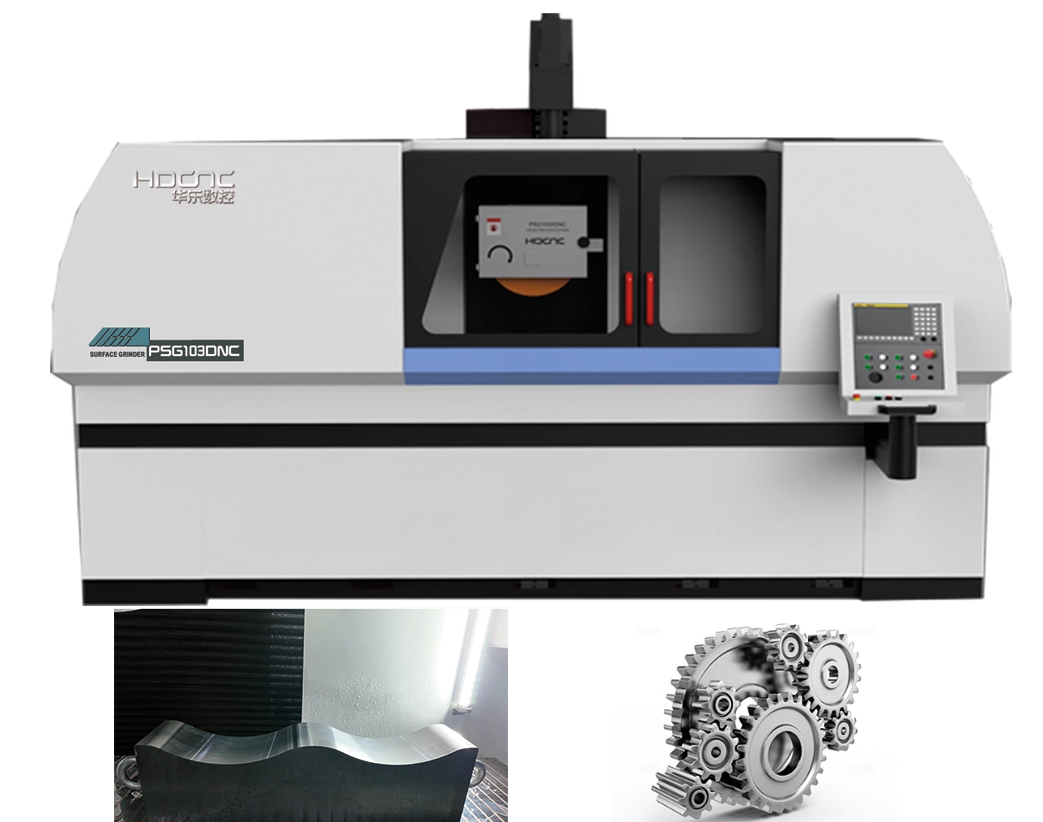

1 、 Este producto es una máquina de molienda de superficie CNC de precisión de precisión de columna con un diseño de tipo T. La máquina herramienta presenta una estructura racional, que proporciona suficiente rigidez estática, dinámica y térmica, así como una salida estable. La tecnología avanzada asegura que el sistema exhiba un excelente rendimiento dinámico. El sistema de accionamiento de servo seleccionado presenta alta precisión, alta fiabilidad y velocidad de respuesta rápida.
2 、 El cabezal de molienda se mueve verticalmente a lo largo de la vía de guía de la columna (eje Y), la columna se mueve horizontalmente a lo largo de la guía trasera del lecho de la máquina (eje z) y la mesa de trabajo se mueve lateralmente a lo largo de la guía de la cama de la máquina (eje x). Bajo el control del sistema CNC, los ejes Y y Z pueden funcionar en conjunto para realizar varios aderezos para ruedas de forma especial a través del tocador, lo que permite el molienda de la superficie del perfil. Los ejes X y Z pueden funcionar en conjunto para lograr la molienda de superficies curvas como los arcos.
3 、 El cabezal de molienda está diseñado con una estructura de tipo de caja, y el huso adopta un huso hidrodinámico de alta precisión autogacerado en un conjunto de tipo manga. El motor del husillo está directamente conectado al huso a través de un acoplamiento flexible. Cuenta con excelentes características como alta precisión, alta rigidez, resistencia de vibración fuerte, alta capacidad de carga y larga vida útil. La precisión de la rotación del huso se logra fácilmente dentro de 1 μm, equilibrando perfectamente la eficiencia de corte pesado con un rendimiento de mecanizado de grado espejo. Las guías en movimiento utilizan guías lineales de alta precisión con un diseño precargado sin huecos. El movimiento vertical es impulsado por un servomotor junto con un tornillo de bola de alta precisión, complementado por una escala lineal de alta precisión para lograr un control de alimentación preciso.
4 、 La columna es una estructura de caja en forma de marco, optimizada a través del análisis de elementos finitos, asegurando una mayor rigidez estructural. La guía de mudanza inferior presenta guías lineales de alta precisión con un diseño precargado y sin espacios. Los movimientos hacia adelante y hacia atrás son impulsados por un motor lineal, combinado con una escala lineal de alta precisión para un control de alimentación preciso.
5 、 La mesa de trabajo utiliza guías lineales de alta precisión con diseño precargado y sin huecos, moviéndose lateralmente a lo largo del
Guías de cama de máquina. Su movimiento es impulsado por un motor lineal, combinado con una escala lineal de alta precisión para un control de alimentación preciso.
6 、 La máquina se puede equipar opcionalmente con un dispositivo de indexación de servo para el molido de precisión de piezas de trabajo en forma de engranaje.
7 、 El sistema de control eléctrico utiliza el sistema CNC FanUC para administrar diversas operaciones. Con una interfaz humana de diálogo gráfica (HMI) con aplicaciones visualizadas, permite a los operadores establecer parámetros intuitivos, reduciendo significativamente la configuración del programa y el tiempo de ajuste. Esto también minimiza efectivamente la probabilidad de errores de configuración del operador, lo que permite una comunicación rápida y, en última instancia, mejorando las tasas de utilización del equipo. La máquina presenta una rueda electrónica para el control remoto, lo que hace que la operación sea más fácil de usar y simplificante de mantenimiento. La estación de botones está equipada con una consola de control con un brazo giratorio, lo que permite que todas las operaciones se controlen a través del panel. El gabinete eléctrico es una unidad independiente con aire acondicionado para enfriar.
9 、 Esta máquina está equipada con una función de alarma de falla automática. Si la máquina detecta una lubricación insuficiente en las guías, se detendrá automáticamente y emitirá una alarma.
II Parámetros técnicos principales de la máquina herramienta
Artículo | Unidad | Presupuesto | |
Tamaño máximo de rectificación de la pieza de trabajo (W × L) | mm | 300 × 1000 | |
Área de mesa de trabajo (W × L) | mm | 305 × 1020 | |
Lotes T de mesa de trabajo | mm × n | 14 × 3 | |
Velocidad lateral de la mesa de trabajo | m/min | 1 ～ 30 | |
Cantidad lateral de alimentación de la rueda a mano electrónica | mm | 0.001 | |
Distancia máxima desde la superficie de la mesa de trabajo al centro del huso | mm | 600 | |
Capacidad máxima de carga de la mesa de trabajo (incluido el fuck electromagnético) | kg | 400 | |
Movimiento delantero | Cantidad automática de alimentación delantera y posterior | mm/t | 0.05 ～ 12 |
Velocidad rápida delantera y posterior | mm/min | 0 ～ 1 | |
Cantidad electrónica de alimentación a mano | mm/grave | 0.001 | |
Rueda de molienda | Dimensiones de la rueda de molienda (OD × W × ID) | mm | 350 × 40 × 127 |
Velocidad del huso | rpm | 500 ～ 3000 | |
Movimiento hacia arriba y hacia abajo | Velocidad rápida y rápida | mm/min | 0 ～ 1 |
Cantidad automática de alimentación | mm/t | 0.001 ～ 0.05 | |
Cantidad electrónica de alimentación a mano | mm/grave | 0.0001 | |
Motor | Potencia/velocidad del motor del husillo (accionamiento de frecuencia variable) | KW/N | 7.5/100-3000 |
Empuje máximo del motor lineal longitudinal | N | 7500 | |
Empuje del motor lineal máximo delantero y espalda | N | 13500 | |
Motor de transmisión vertical | KW/NM | 4/22 | |
Motor de enfriamiento | KW | 0.125 | |
Peso bruto | kg | 3500 | |
Paralelismo de la superficie de procesamiento de la pieza de trabajo a la superficie base | mm | 300：0.002 | |
Rugosidad de la superficie de la pieza de trabajo | μm | Ra ≤0.25 | |

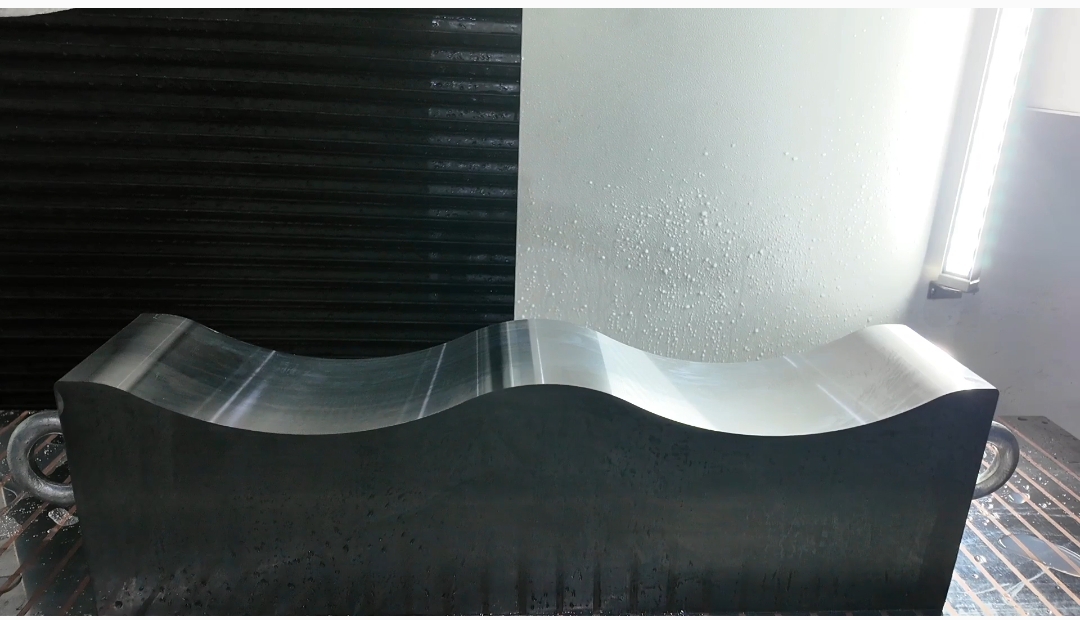

Estuche de procesamiento
Piezas de precisión
Industria de equipos
Industria de robots
Industria de moho
