24T ATC | Sistema de control de polvo de cortina de aire de husillo | Sistema de refrigeración de la pieza de trabajo | Mesa giratoria CNC de división igual | Sistema de lubricación automática |
Dispositivo de eliminación de virutas en espiral | Removedor de virutas tipo placa de cadena | Cobertura integral | Herramienta y caja de herramientas | Tornillo de cimentación y cuñas niveladoras |
| Sistema Siemens828D | 30/32/40 T ATC | regla de rejilla de tres ejes | Dispositivo separador de aceite |
| Dispositivo de ajuste de herramientas | caja de cambios zf | Dispositivo de medición de piezas de trabajo | Mesa giratoria de 0,001°. |
| modelo | HC500A | HC630A | HC800A | |
| tamaño de la mesa | milímetros | 500×600 | 630×630 | 800×800 |
| carga máxima peso | kilos | 500 | 2000 | 3000 |
| mesa divisoria | ° | 1°×360/0,001 | 1°×360/0,001 | 1°×360/0,001 |
| numero-ancho-distancia | milímetros | 6×14×80 | 5×18×125 | 5×22×160 |
| Viaje XYZ | milímetros | 800/600/600 | 1000/800/900 | 1200/900/900 |
| rápido velocidad (XYZ) | m/min | 15/15/15 | 15/15/15/ | 15/15/15 |
| corte XYZ velocidad | mm/min | 1-5000 | 1-5000 | 1-5000 |
| centro del husillo a la superficie de la mesa | milímetros | 50-650 | 0-800 | 0-900 |
| nariz de huso al centro de la mesa | milímetros | 150-750 | 200-1100 | 220-1120 |
| velocidad del husillo | rpm | 6000 | 6000 | 6000 |
| potencia del husillo | kilovatios | 15/11 | 15/18.5 | 18.5/22 |
| portaherramientas tipo | BT50 | BT50 | BT50 | |
| tirar del perno prisionero | BT50-45° | BT50-45° | BT50-45° | |
| capacidad ATC | 24 | 24 | 24 | |
| cambio de herramienta tiempo | s | 3.5 | 3.5 | 3.5 |
| herramienta máxima peso | kilos | 25 | 25 | 25 |
| diámetro máximo de herramienta | milímetros | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 |
| presión de aire | MPa | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| peso de la máquina | kilos | 10500 | 12500 | 13500 |
| máquina tamaño total | milímetros | 3800×3000×3020 | 4300×3150×3800 | 4300×3150×3900 |

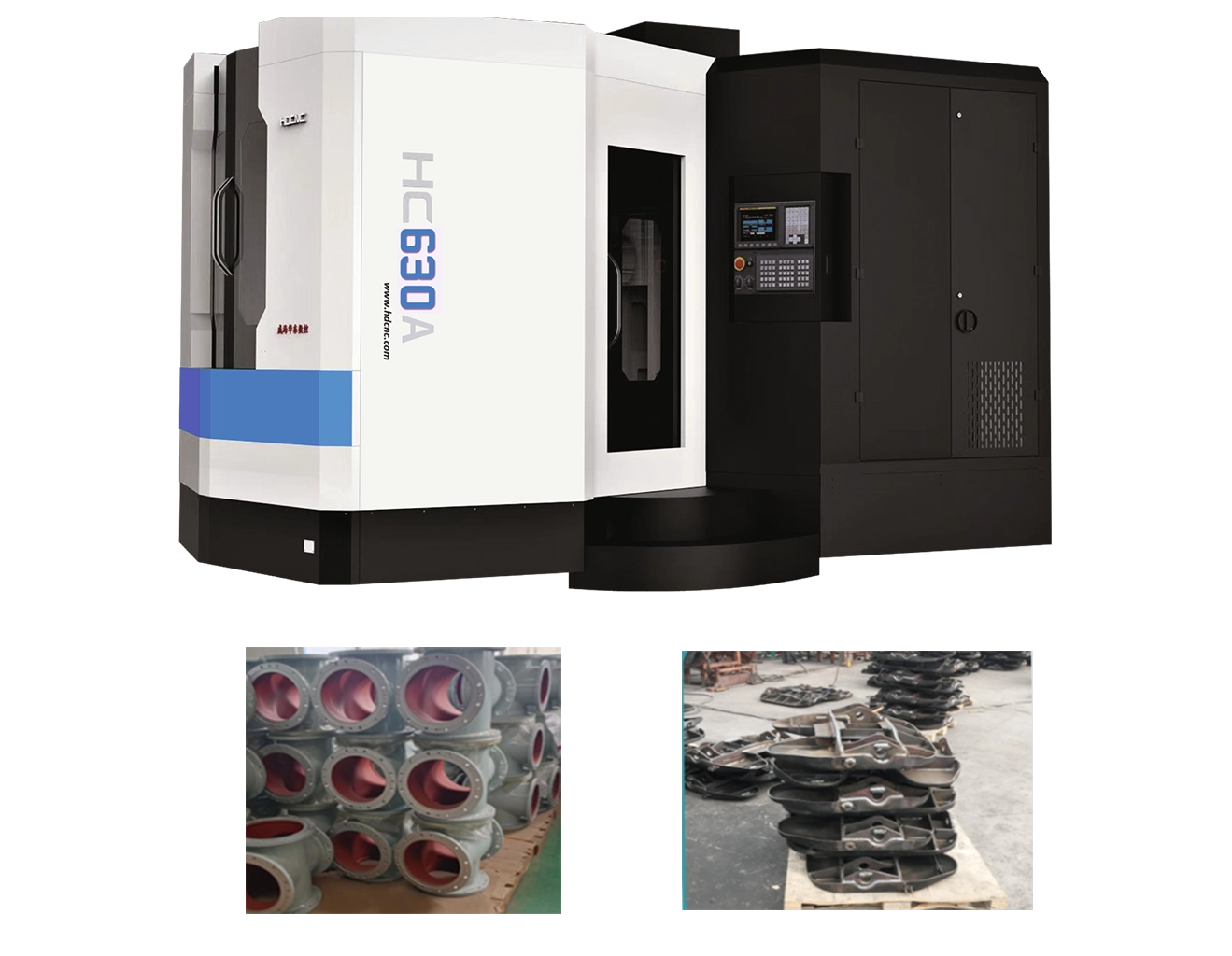

El centro de mecanizado horizontal de la serie HC se basa en la absorción del concepto de diseño de máquinas avanzadas nacionales e internacionales para el diseño y desarrollo del centro de mecanizado horizontal.
Esta máquina adopta un diseño de guía de gran envergadura, rigidez de la máquina herramienta en general, capacidad de carga es fuerte, la sujeción única puede terminar el fresado, mandrinado, taladrado, roscado y otros procesos más que el mecanizado de desbaste y acabado.
Sistema FANUC o Siemens; La mesa giratoria, CA, husillo, riel y tornillo son marcas de Taiwán.
