Autopartes
Fabricante de máquinas
Moho
| Sistema cooltante | estación hidráulica | sistema de lubricación | luz de trabajo | cuñas de nivelación |
| tornillo de base | brida de la rueda | Balance de rueda Arbor | Box de herramientas y herramientas | mechón magnético |
| rueda estándar | Controlador PLC | manual de operación | pantalla tocada |
dispositivo de recolección de polvo | filtro de papel | separador magético | soporte de balance de la rueda | Dro de eje yz |
Descripción | Unidad | SG2050NC2 SG2050NC3 | SGA2550NC2 SGA2550NC3 | SGA3063 NC2 SGA3063 NC3 |
Tamaño de la tabla (L*W) | mm | 200*460 | 250*500 | 635*305 |
Distancia desde el centro del huso hasta la mesa de trabajo | mm | 450 | 450 | 580 |
Max. Carga de la mesa (incluido Magentic Chuck) | 120 | 180 | 270 | |
Tamaño de mechón magnético | mm | 200*460 | 250*500 | 300*600 |
Tamaño de la rueda (OD*Ancho*ID) | mm | 200*20*31.75 | 200*20*31.75 | 350*40*127 |
Velocidad del huso (sin paso) | r/min | 2850 | 2850 | 1450 |
Velocidad de la mesa de trabajo | m/min | 5-25 (modelo NC2); 0.02-15 (modelo NC3) | ||
Alimentación de rueda de mano | Mm/div. | 0.005 (modo NC3) | ||
Alimentación automática vertical | MM/Stoke | 0.001-0.05 | ||
Feed vertical Velocidad rápida (motor) | m/min | 0-1 | ||
Alimento vertical (volante) | mm/div. | 0.001 | ||
Transverso de alimentación a mano por división | mm | 0.005 | ||
Alimentación automática transversal | mm/min | 0.005-12 | ||
Alimentación rápida transversal | m/min | 0-1 | ||
Motor de husillo | KW | 1.5 | 2.2 | 5.5 |
Motor hidráulico | KW | 0.75 (modelo NC2) | 2.2 (modelo NC2) | |
Motor cooltante | KW | 0.04 | 0.125 | |
Aspereza de la superficie | μm | RA0.63 | ||
Descripción | Unidad | SGA30100NC2 SGA30100 NC3 | SGA4080 NC2 SGA4080 NC3 | SGA40100 NC2 SGA40100 NC3 |
Tamaño de la tabla (L*W) | mm | 305*1050 | 406*813 | 406*1020 |
Distancia desde el centro del huso hasta la mesa de trabajo | mm | 580 | ||
Max. Carga de la mesa (incluido Magentic Chuck) | 400 | 500 | 600 | |
Tamaño de mechón magnético | mm | 300*1000 | 400*800 | 400*1000 |
Tamaño de la rueda (OD*Ancho*ID) | mm | 350*40*127 | 350*40*127 | 350*40*127 |
Velocidad del huso (sin paso) | r/min | 1450 | 1450 | 1450 |
Velocidad de la mesa de trabajo | m/min | 5-25 (modelo NC2); 0.02-15 (modelo NC3) | ||
Alimentación de rueda de mano | Mm/div. | 0.005 (modo NC3) | ||
Alimentación automática vertical | MM/Stoke | 0.001-0.05 | ||
Feed vertical Velocidad rápida (motor) | m/min | 0-1 | ||
Alimento vertical (volante) | mm/div. | 0.001 | ||
Transverso de alimentación a mano por división | mm | 0.005 | ||
Alimentación automática transversal | mm/min | 0.005-12 | ||
Alimentación rápida transversal | m/min | 0-1 | ||
Motor de husillo | KW | 5.5 | ||
Motor hidráulico | KW | 2.2 (modelo NC2) | ||
Motor cooltante | KW | 0.125 | ||
Aspereza de la superficie | μm | RA0.63 | ||

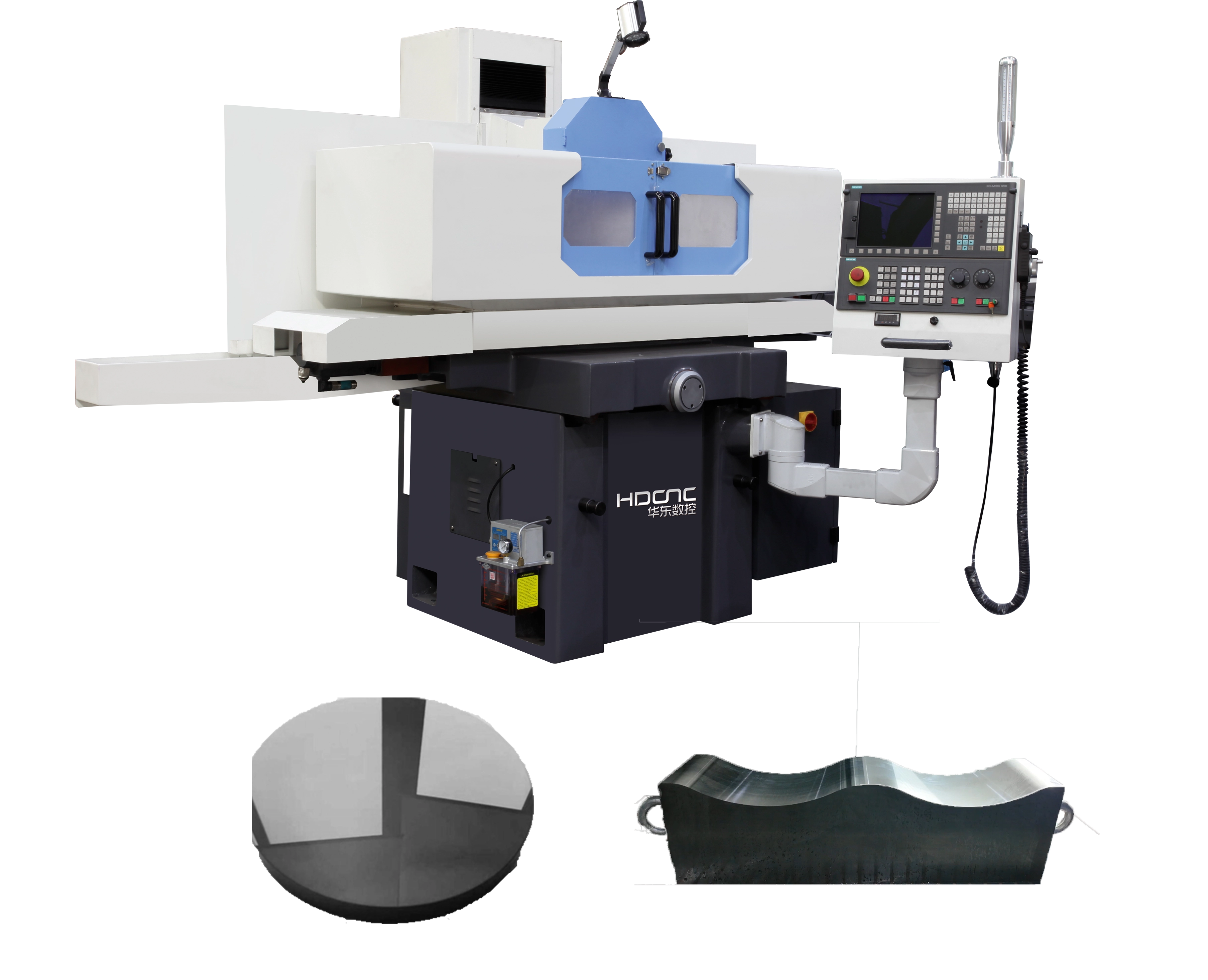

Adopta el diseño de la placa de arrastre cruzado, y los componentes principales adoptan el nuevo diseño de estructura simétrica, lo que evita la influencia de la diferencia de temperatura en la precisión y tiene la rigidez de la estructura de alta resistencia y un buen rendimiento de amortiguación.
La precisión de la máquina puede alcanzar el nivel de UM (0.001 mm).
La tabla a lo largo de la silla de guía de mudanza izquierda y derecha para la guía de doble V, la superficie de la riel de guía utilizando el desarrollo manual, raspado de precisión, el movimiento izquierdo y hacia la derecha mediante un disco independiente del sistema hidráulico cerrado del sistema hidráulico, con fuerte rigidez, pequeña deformación térmica, alta precisión de molienda.
Se usan una guía lineal precisa precisa y una unidad de tornillo de bola precisa para el movimiento inferior y frontal y posterior de la cabeza de molienda, lo que puede hacer una alimentación precisa con alta repetibilidad.
El huso para el huso especial de la cabeza de molienda, utilizando tecnología de presión dinámica, estructura de manga en el eje, el motor del huso con acoplamiento elástico y conexión directa con el huso.
Interfaz de máquina de hombres dedicada para moler, lo que hace que la molienda sea más simple y eficiente.
