Características estructurales:

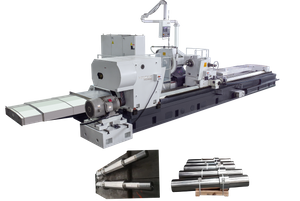

Esta máquina es una amoladora cilíndrica CNC de dos enlaces de tres eje, que se puede seleccionar del sistema Siemens, Fanuc o Huazhong CNC.
El movimiento de la tabla y el marco de la rueda de molienda se completa con el tornillo de bola impulsado por los servomotores de CA en el eje Z y el eje X, respectivamente. El enlace del eje X y Z realiza la interpolación lineal y circular para completar la molienda cilíndrica.
A través de una programación razonable, esta máquina puede completar la molienda de superficies simples o combinadas, como superficies cilíndricas y superficies cónicas de varias partes pequeñas y medianas. Esta máquina tiene las siguientes características funcionales:
1 、 El huso de la rueda de molienda incorpora nuestros rodamientos hidrostáticos/hidrodinámicos híbridos patentados, que ofrecen rigidez excepcional y precisión rotacional. Con una velocidad periférica ≤35m/sy ruedas acomodadoras de hasta φ600 mm × 300 mm × φ305 mm (máximo), está particularmente optimizado para la molienda de servicio pesado con ruedas anchas.
2 、 La mesa de trabajo y el tornillo de transmisión transversal de alimentación emplean tornillos de bola de grado C3 de precisión con precisión con un pre-tensado cuantitativo, que ofrecen una excelente rigidez de transmisión y reacción mínima.
3 、 El eje X utiliza guías lineales de precisión de Schneeberger importadas con ajuste de precarga, que ofrece un coeficiente de fricción de bajo y una respuesta dinámica superior.
4 、 La máquina está equipada con sistemas CNC importados o nacionales, integrado con nuestra interfaz de molienda de máquina humana patentada, que ofrece operaciones confiables junto con programas y controles fáciles de usar.
5 、 La máquina está equipada con un medidor de posicionamiento de cara final, logrando una precisión de posicionamiento axial de 0.01 mm.
6 、 La máquina está equipada con un instrumento de medición automático radial, lo que permite el control completo de circuito cerrado para mantener constantemente una precisión cilíndrica externa dentro de 0.003 mm.

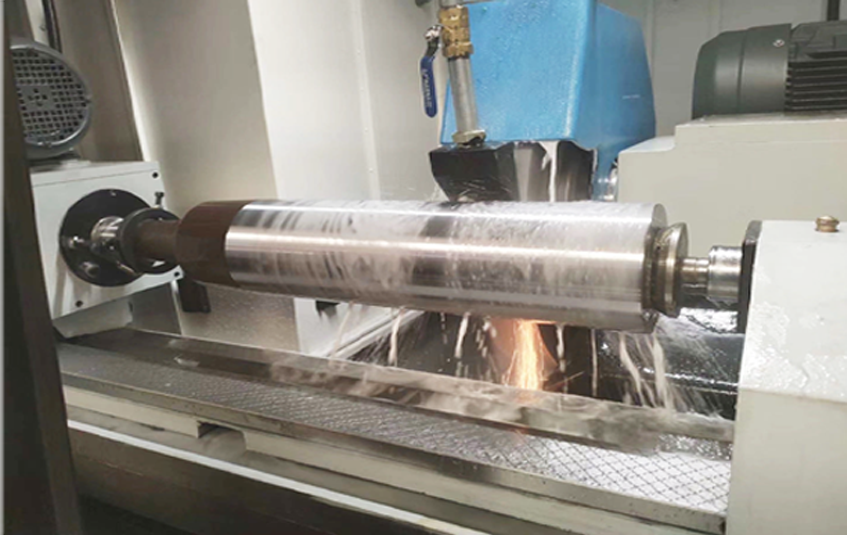

Industrias aplicables: molienda de componentes de tipo eje que incluyen ejes de motor, rodillos de goma, cigüeñales y piezas de trabajo cilíndricas similares.
Las principales especificaciones del producto
Artículo | Valor numérico |
Altura central (mm) | 180 mm |
Diámetro cilíndrico mínimo (mm) | 10 mm |
Diámetro cilíndrico máximo (mm) | 320 mm |
Longitud cilíndrica de molienda máxima (mm) | 1000 mm |
Distancia central (mm) | 1000 mm |
Capacidad de carga máxima (kg) | 50 kg |
Alimentación mínima del eje X (mm) | 1 mm |
Resolución del sistema del eje X (MM) | 0.1 mm |
Tasa de alimentación máxima del eje X (mm/min) | 8000 mm/ min |
Alimentación mínima del eje z (mm) | 1 mm |
Resolución del sistema del eje Z (MM) | 0.1 mm |
Tasa de alimentación máxima del eje z | 8000 mm/min |
Cabezal | Estándar con soporte para la cabeza de molienda superior, MT5 Taper. |
Contragolimiento | Potencia de cola de alimentación de alimentación, mt4 conpero, viaje de 30 mm |
Especificaciones de la rueda de molienda | Φ600 mm × 300 mm × φ305 mm （max） |
Velocidad lineal de la rueda (M/S) | ≤35 (m/s) |
Configuración del sistema | Siemens 828d (estándar) |
Industria automotriz
Industria de construcción naval
Industria hidráulica
Nueva industria energética
