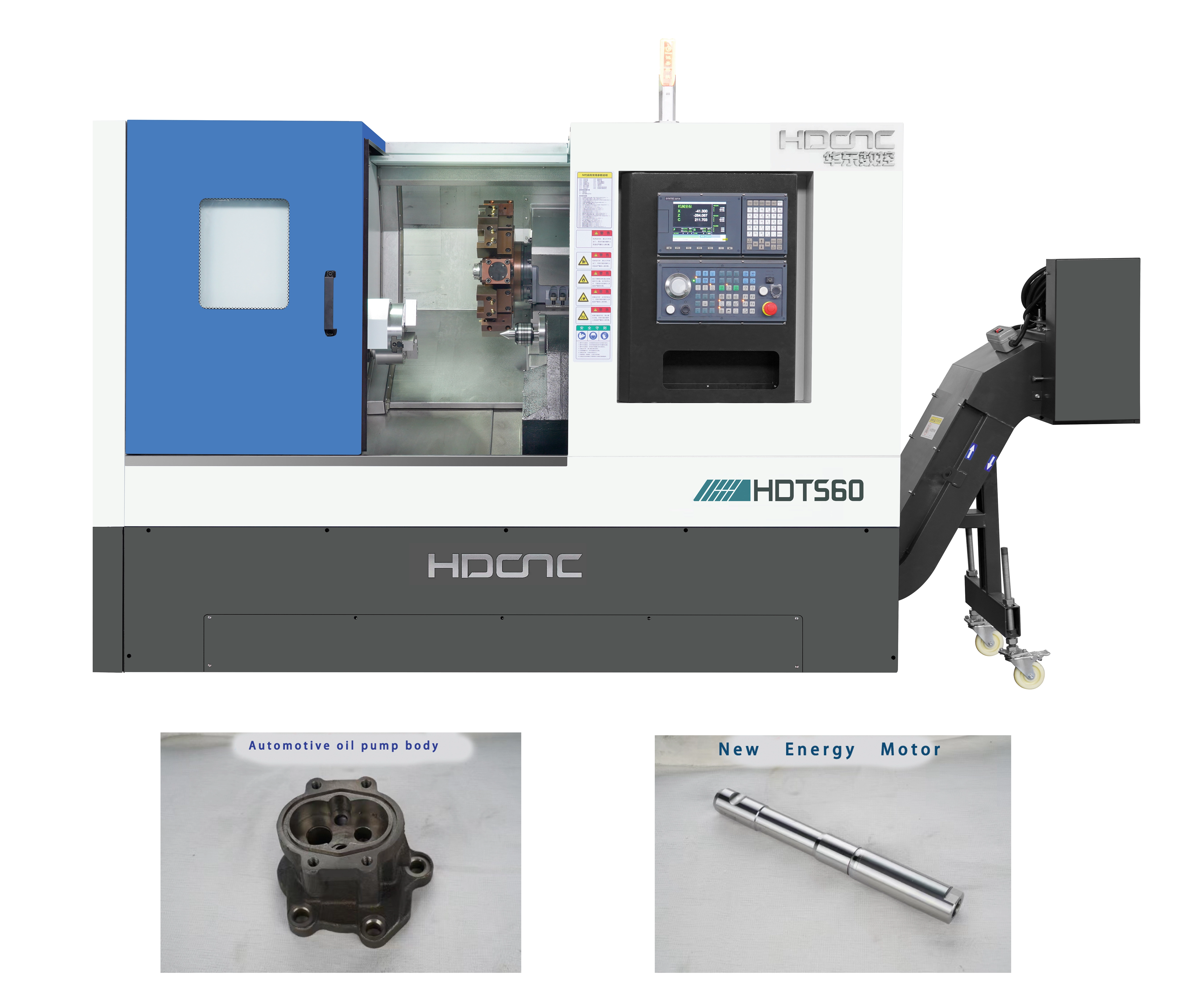

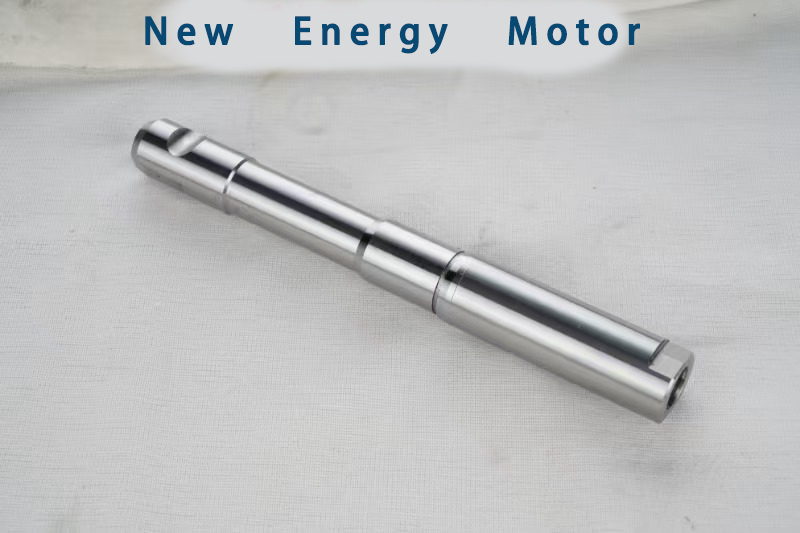

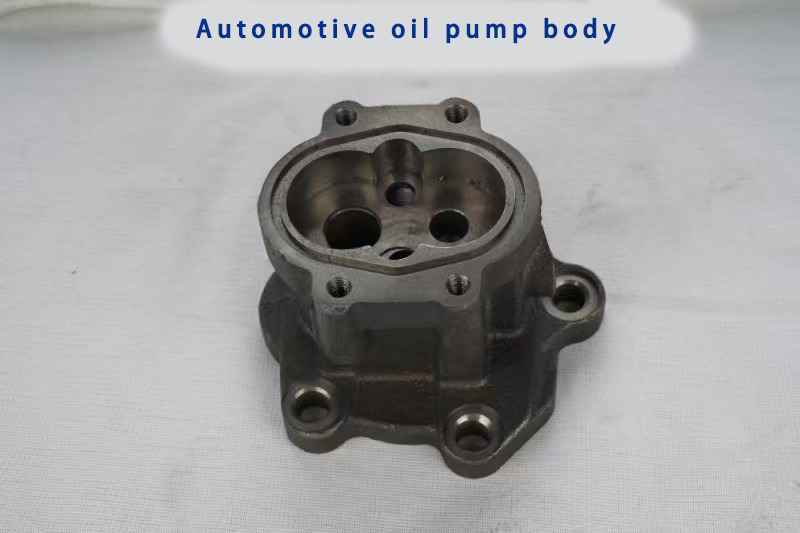

El torno horizontal CNC de la serie HDT está diseñado basado en la tecnología europea y estadounidense, combinada con los años de experiencia de nuestra compañía en el diseño de tornos de CNC horizontales y en respuesta a las necesidades de mercado y desarrollo. Esta máquina herramienta puede procesar piezas de eje y disco, roscas de giro, arcos, conos y las superficies internas y externas de los cuerpos giratorios, y de manera eficiente, masiva y precisa procesan partes del cuerpo rotativas.
| Cantidad: | |
|---|---|
HDT460 、 HDT560 、 HDT680 、 HDT750
HDCNC
Características estructurales:
Alta velocidad, alta precisión y alta eficiencia
El torno horizontal CNC de la serie HDT está diseñado basado en la tecnología europea y estadounidense , combinada con los años de experiencia de nuestra compañía en el diseño de tornos de CNC horizontales y en respuesta a las necesidades de mercado y desarrollo. Esta máquina herramienta puede procesar piezas de eje y disco, roscas de giro, arcos, conos y las superficies internas y externas de los cuerpos giratorios , y de manera eficiente, masiva y precisa procesan partes del cuerpo rotativas.
Características de rendimiento:
Alta velocidad y eficiencia
El eje de alimentación de esta serie de máquinas herramientas puede moverse a una velocidad rápida de hasta 25 m/min , y puede equiparse con una torreta de 8 station o una servo de 12 estaciones para mejorar la velocidad de cambio de herramientas y lograr una mayor eficiencia de producción.
de alta precisión
Esta serie de máquinas herramientas puede lograr una precisión del círculo exterior de los niveles IT6-IT7. Como máquina herramienta universal, es particularmente adecuado para mecanizado eficiente, a gran escala y de alta precisión de piezas giratorias en industrias como automóviles, máquinas herramientas y maquinaria de construcción.
La precisión de la máquina herramienta mantiene una alta estabilidad
Esta serie de máquinas herramientas adopta un lecho integral en ángulo de 30 ° , y el material de la cama es HT300 . ENCUENTRO USO TECNOLOGÍA DE ARENA DE RESINA, con un diseño razonable de refuerzo interno. El riel guía adopta el riel de guía lineal de rodillo lineal importado, que mejora la precisión del alimento, reduce la resistencia a la fricción, tiene buena rigidez, resiste la vibración y tiene una alta capacidad de deformación, lo que permite a los usuarios lograr una alta precisión de mecanizado.
Toda la máquina tiene una fuerte rigidez y puede ser sometida a un giro fuerte
Esta serie de máquinas herramientas utiliza una sola caja de husillo de husillo y una unidad de huso integral. El huso de la máquina herramienta está equipado con una transmisión de servomotor de alto torque.
Artículo | (Unidad) | HDT460 | HDT560 | HDT680 | HDT750 | |
Diámetro de oscilación máximo sobre la cama | mm | φ460 | φ560 | φ680 | φ680 | |
Diámetro máximo de mecanizado (tipo de disco/eje) | mm | φ260/200 | 400/280 | φ500/320 | φ500/320 | |
Diámetro de balanceo máximo sobre la diapositiva | mm | φ200 | φ280 | Φ320 | Φ320 | |
Distancia entre centros | mm | 360 | 530 | 630 | 630 | |
Longitud máxima de mecanizado | mm | 350 | 500 | 700 | 970 | |
Barra de tiro máximo a través del diámetro del orificio | mm | φ45 | φ52 | φ75 | φ91 | |
Huso | Huso a través del diámetro del orificio | mm | φ56 | φ66 | φ86 | φ102 |
| 6/8 ' | 8 〞/ 10〞 | 10 ' | 12 ' | ||
Tipo de actuación de barra de tiro | Presión hidráulica | |||||
Velocidad máxima del huso | r/min | 4000 | 3500 （8 〞）/ 3000 （10 〞） | 3000 | 3000 | |
Potencia del motor principal | KW | 7.5 / 11 | 15/11 | 15 / 18.5 | 18.5 / 22 | |
| Número de posiciones de herramientas | 8 / 12/15 - Posición | ||||
Tipo de conducción |
| |||||
Altura central | mm | 80 | 100 | 125 | 100 | |
Contragolimiento | Contagal | MT-5 | MT-5 | MT-5 | MT-5 | |
最大 | mm | 380/100 | 500/200 | 750/200 | 1000/200 | |
数控系统 （标配） | 新代 7ta-e | 新代 7ta-e | 新代 22Ta | 新代 22Ta | ||
机床重量 | Kg | 约 3300 alrededor de 3300 | 约 4200 | 约 5200/6200 选配 | 约 5800 alrededor de 5800 | |
机床外形尺寸 (长 × 宽 × 高) dimensiones de la máquina | mm | 2350 × 1560 × 1715 | 2550 × 1700 × 1790 | 2980 × 2200 × 1950 | 3480*2200*1950 | |
系统选配 Sistema opcional | FANAUC/SIEMENS | |||||
注 ：可选配 ： D 款动力刀塔、 DS 款双主轴、 y 轴车削中心 轴车削中心 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。以技术方案参数为准。 以技术方案参数为准。 以技术方案参数为准。 | ||||||
