UPG208DNC
HDCNC
Artículo | Unidad | UPG208DNC |
Tamaño de la tabla (ancho * longitud) | mm | 2400*950 |
Max. Longitud de la pieza de trabajo de molienda | mm | 2000 |
Max. peso de la mesa (incluido el peso de la copa de succión) | kg | 2000 |
Tabla Longitudinal (eje x) Viaje efectivo | mm | 2000 |
Distancia vertical (eje z) de la cabeza de molienda | mm | 500 |
Movimiento transversal de la del cabezal de molienda (eje y) distancia | mm | 1100 |
Tabla Dimensiones de ranura T (ancho de la ranura * espaciado de ranura * número de ranura) | mm | 28*180*5 |
Espaciado de pórtico | mm | 1200 |
Potencia del motor del huso de cabeza de molienda | KW | 18.5 |
Tamaño de la rueda de molienda (diámetro exterior * ancho * orificio interno) | mm | 500*75*203 |
Dimensiones de la máquina (L * W * H) | mm | 7300*3200*3000 |
Peso de la máquina | Kg | 约17000 Alrededor de 17000 |
Potencia total del motor de la máquina | KW | 约50 Alrededor de 50 |
Rugosidad de la superficie de la pieza de trabajo de mecanizado | um | ≤Ra0.1 |
Propósito y características estructurales de las máquinas herramientas

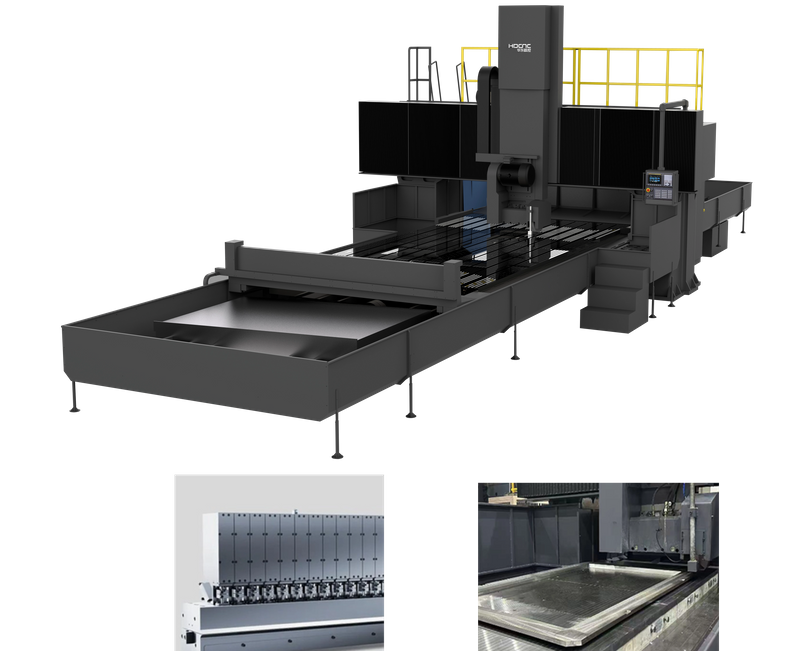

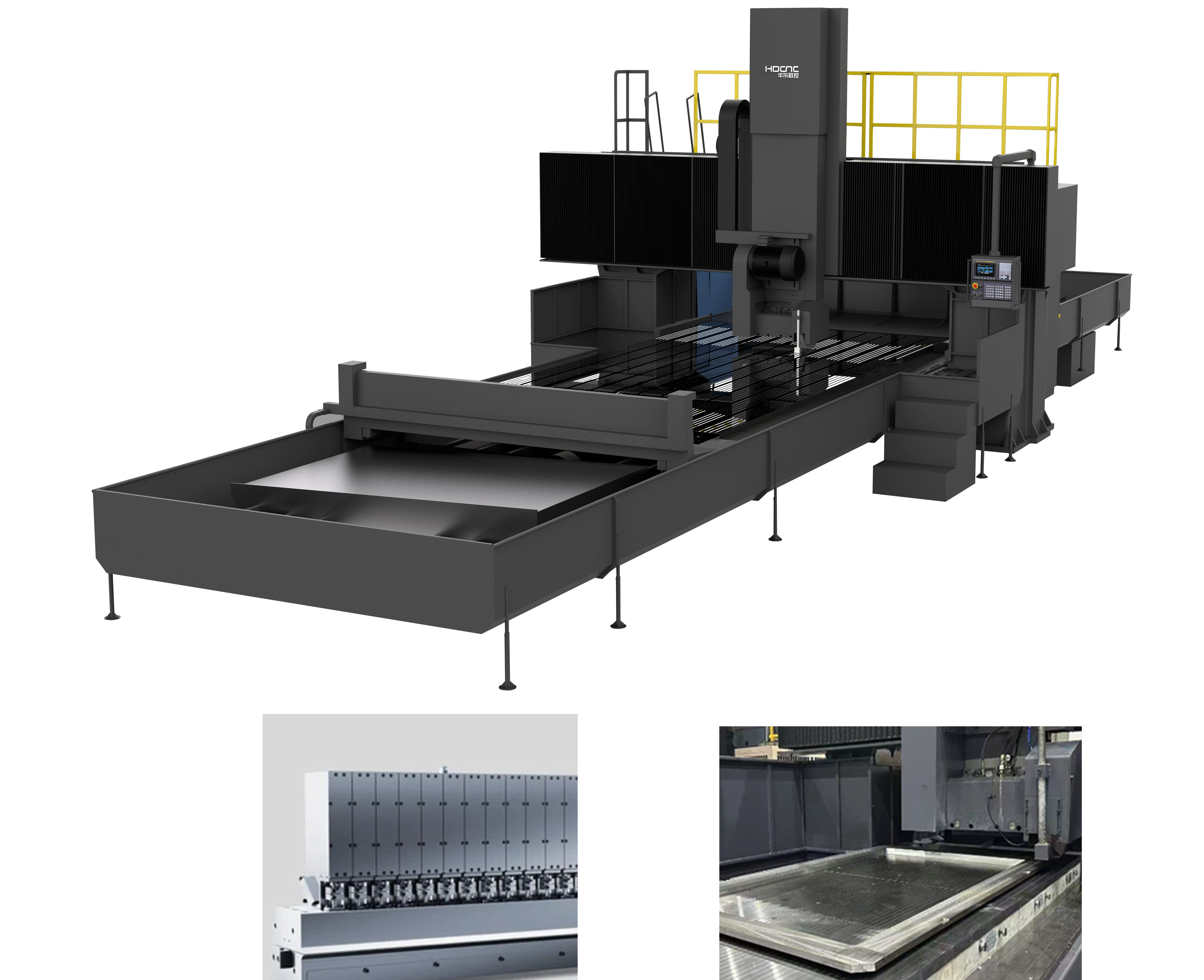

PROPO Este producto es un molinillo de superficie de pórtico de haz fijo, y la máquina herramienta adopta un diseño de pórtico, que consiste en una estructura de marco rígido cerrado compuesta de columnas dobles, hazas transversales y cuerpo del lecho. La mesa de trabajo se mueve longitudinalmente a lo largo del riel de la guía de la cama, y el riel de guía de la mesa de trabajo adopta un riel de guía de presión estática.
El rayo transversal está equipado con un riel de guía lineal, que tiene una placa deslizante horizontal que puede moverse lateralmente a lo largo de la viga cruzada. Las patinetas verticales también están equipadas con guías lineales, que pueden realizar un movimiento de alimentación vertical a lo largo de las patinetas horizontales. Hay un cabezal de molienda periférico horizontal instalado en la patineta vertical. Tener suficientes rigidez estática, dinámica y térmica y salida estable, se adopta tecnología avanzada para garantizar que el sistema tenga una buena calidad dinámica.
El sistema de accionamiento servo seleccionado tiene una alta precisión, confiabilidad y velocidad de respuesta rápida de los componentes de ejecución. El cabezal de molienda periférica horizontal es una estructura de caja, y su soporte de huso interno adopta una estructura de soporte de presión dinámica y estática. Los cojinetes de presión estáticos y dinámicos tienen las ventajas de una alta precisión de movimiento, sin desgaste, larga vida útil, baja potencia de arranque, alta capacidad de carga a altas velocidades y buena resistencia a la vibración en comparación con los rodamientos de presión estática.
Son los cojinetes preferidos para los husillos de las máquinas de molienda. Se utiliza principalmente en el procesamiento de piezas de precisión para nuevos vehículos de energía, nuevos materiales energéticos, aviación y aeroespacial.
