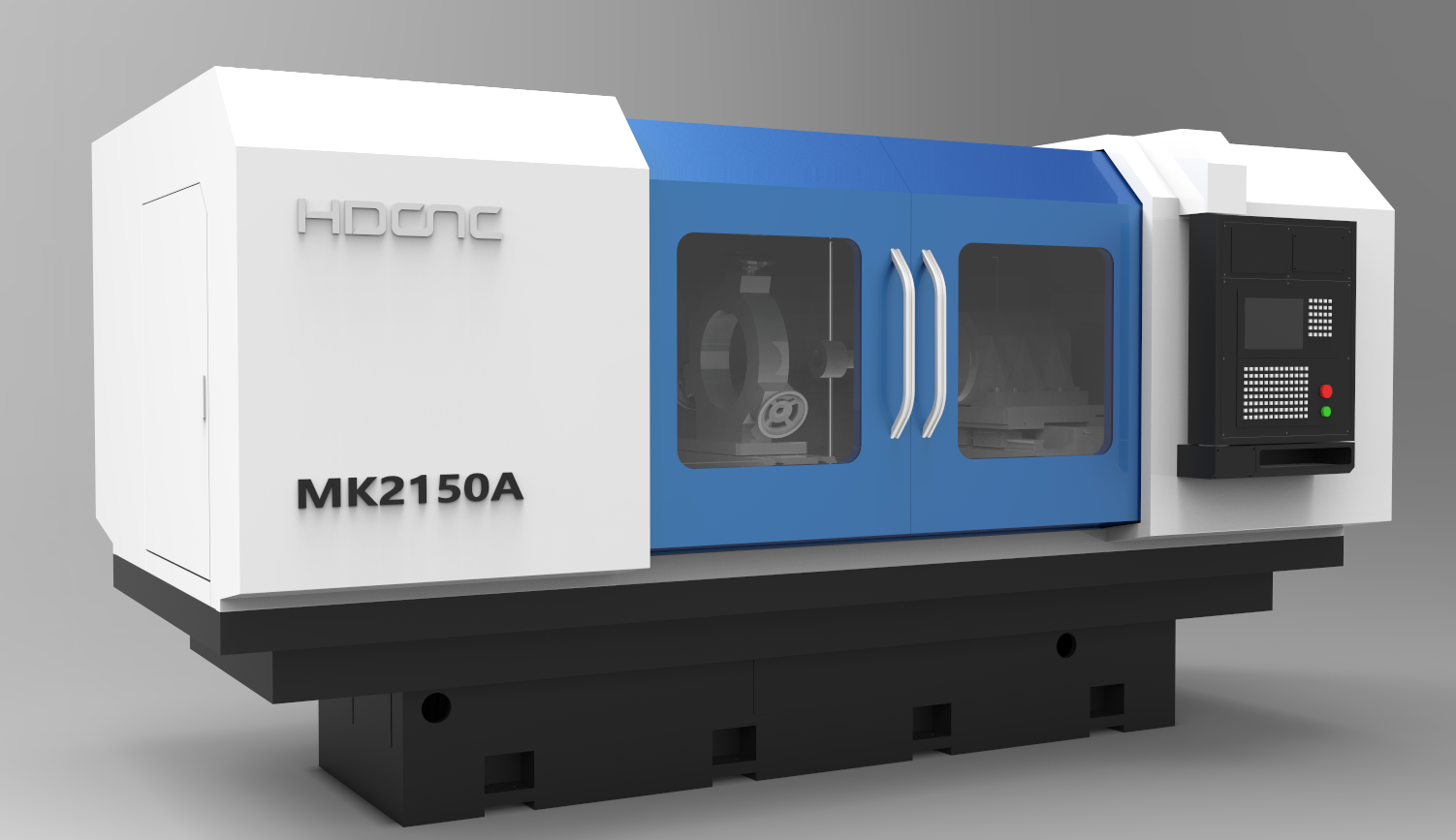

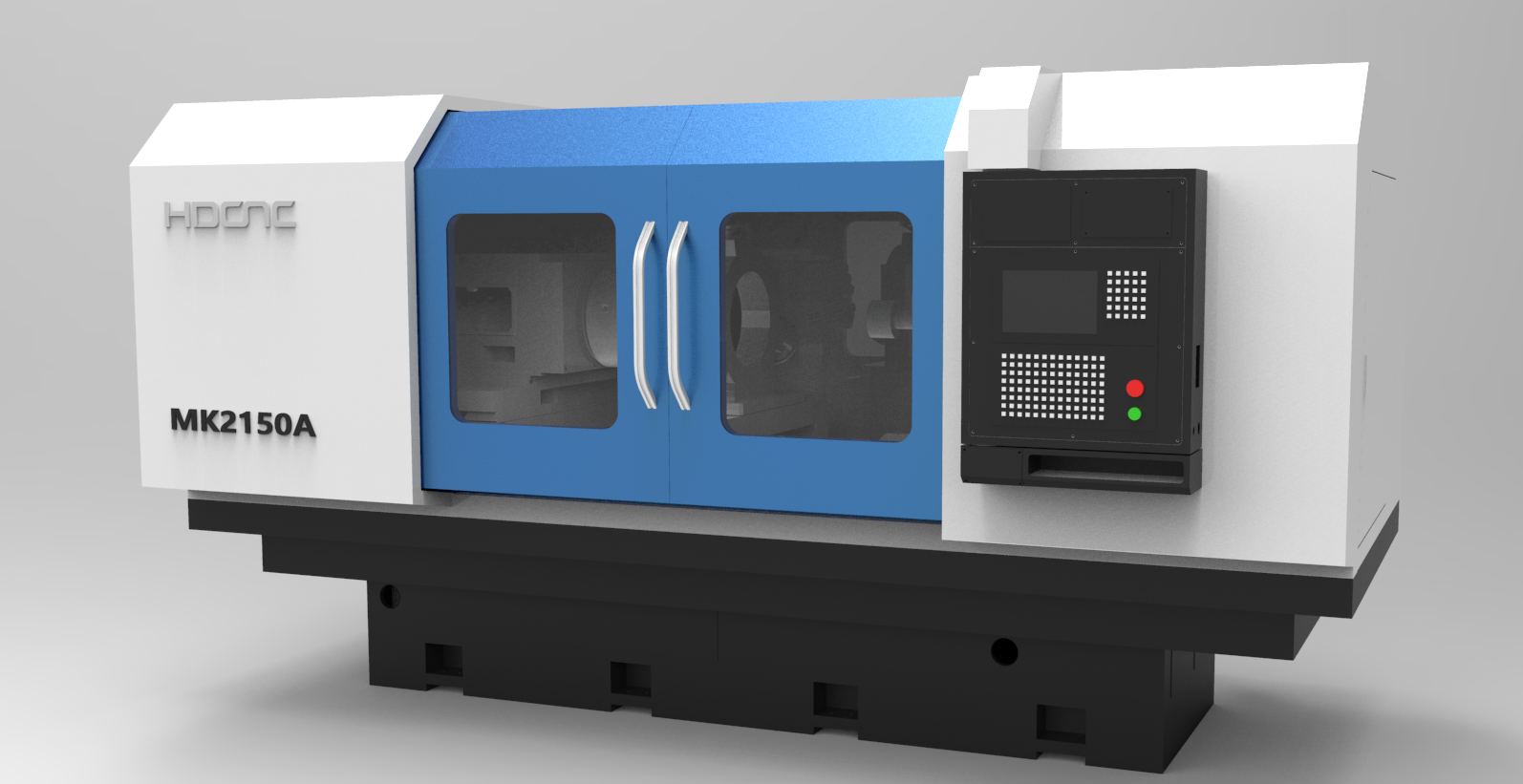

MK2130/2150A
HDCNC
Introducción:
Esta serie de rectificadoras internas CNC es una rectificadora interna CNC de doble eje, que consta principalmente de una mesa, mesa de trabajo, placa puente, cabezal, marco de rectificación, sistema de servoaccionamiento, sistema de lubricación híbrido, sistema de enfriamiento y componentes de protección.
La plataforma de la máquina herramienta adopta un nuevo tipo de plataforma reforzada de alta resistencia, que tiene buena capacidad de carga y rigidez. El husillo de la pieza de trabajo adopta tecnología avanzada de cojinetes híbridos e hidrostáticos, que presenta alta precisión y larga vida útil. Todo el ciclo de rectificado de la máquina herramienta se completa automáticamente, incluida la alimentación automática, el rectificado automático de la muela abrasiva, la compensación automática, el control automático del tamaño, etc. Es adecuado tanto para producción de una sola pieza como de lotes pequeños, así como para producción a gran escala.
Características estructurales :
1. El husillo de la pieza de trabajo adopta tecnología avanzada de cojinete hidrostático, que presenta alta precisión, gran rigidez y larga vida útil.
2. El eje de la muela abrasiva adopta una estructura integrada de husillo eléctrico de alta precisión, que presenta alta velocidad, transmisión estable y alta calidad de rectificado.
3. El movimiento del eje X (horizontal) utiliza un riel guía lineal de alta precisión de grado G1 combinado con una escala de rejilla Heidenhain, lo que garantiza un movimiento suave y confiable con alta precisión.
Ámbito de aplicación:

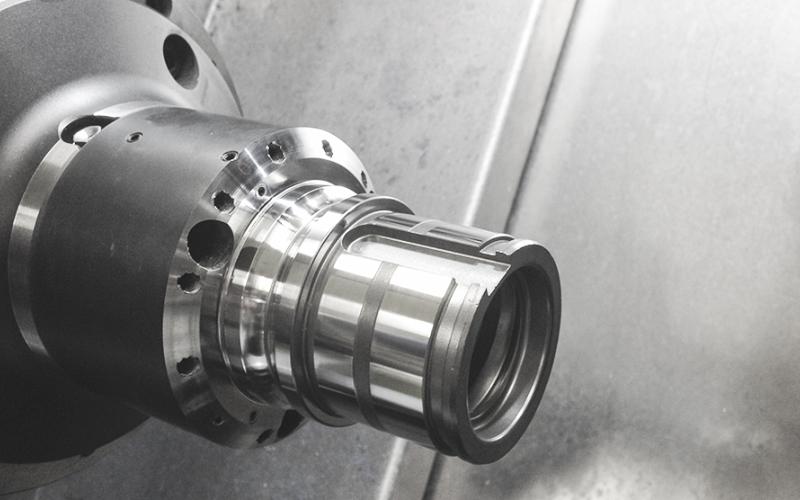

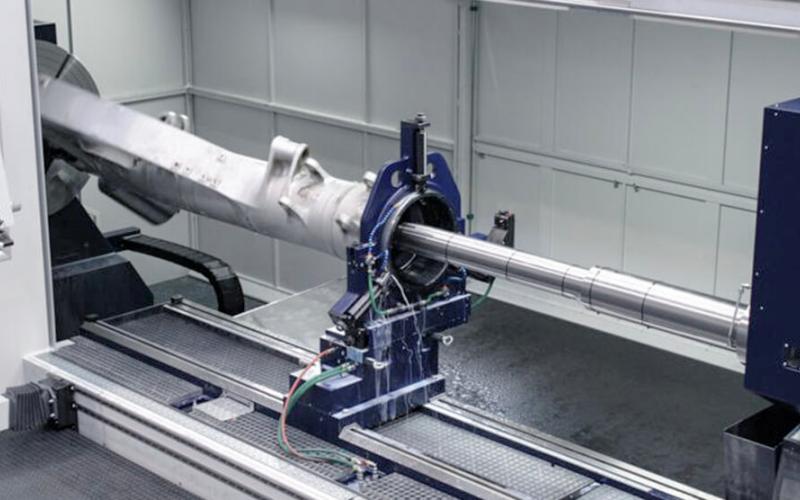

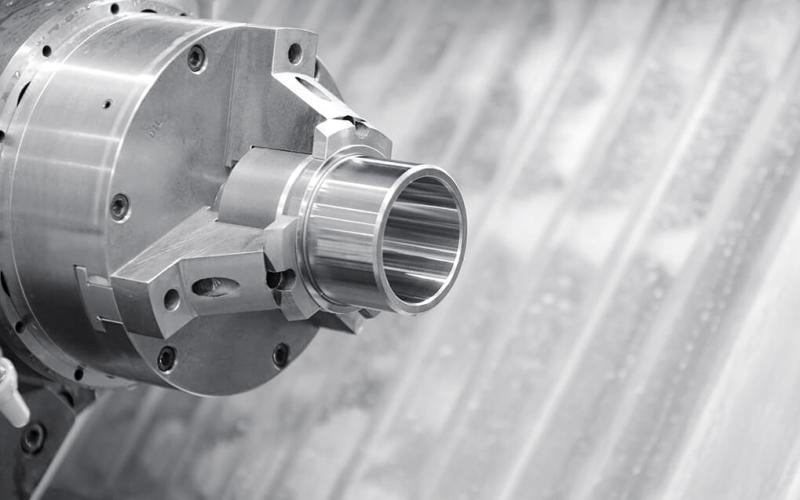

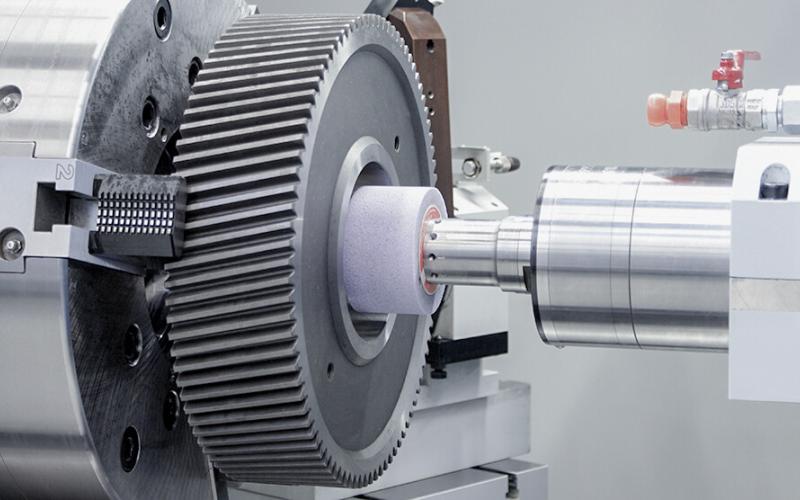

Esta máquina herramienta es adecuada para rectificar orificios interiores de piezas de trabajo, caras de extremos cóncavos, caras de extremos exteriores, orificios interiores de varios pasos y caras de extremos de varios pasos. Es una máquina herramienta de producción versátil. Se utiliza ampliamente en procesos de molienda en la industria aeroespacial, vehículos de nueva energía, industria de moldes, industria de engranajes y otros campos.
Parámetros técnicos:
Modelo Descripción | Unidad | Presupuesto | |
MK2130 | MK2150A | ||
Diámetro de rectificado del agujero | mm | 50～300 | 100～500 |
Profundidad máxima de rectificado de agujeros (cuando se utilizan herramientas de rectificado estándar) | mm | (Al pulir el diámetro del orificio)φ50～φ80：150 | (Al pulir el diámetro del orificio)φ100～φ170：200 |
(Al pulir el diámetro del orificio)φ80～φ300：320 | (Al pulir el diámetro del orificio)φ170～φ500：550 | ||
Diámetro máximo de giro de la pieza | mm | Φ600 | φ725 |
Ángulo máximo de rotación del eje principal al lado de la cama. | mm | (Cuando se utiliza un mandril) 30° | |
(Cuando se utiliza un plato de flores) 15° | |||
Máximo movimiento lateral del cabecero de la cama. | mm | 250 | |
Husillo de pieza de trabajo | kg | (Peso máximo de la pieza de trabajo): 300 | |
rpm | (Velocidad de rotación de la pieza de trabajo): 20 ~ 320 (infinita) | ||
KW | Potencia del motor de la pieza de trabajo: 5,5 | ||
Método de sujeción de la pieza de trabajo: sujeción del mandril, soporte | |||
Orificio cónico del husillo del cabezal: Morse 5# | |||
Husillo de muela abrasiva | rpm | Velocidad de rotación máxima del eje de la muela: 20000 | Velocidad de rotación máxima del eje de la muela: 8000 |
KW | Potencia del husillo de la muela abrasiva: 18 | Potencia del husillo de la muela: 11 | |
Orificio cónico del eje de la muela abrasiva: D36/63 | Orificio cónico del eje de la muela abrasiva: Morse 5# | ||
Parámetros de movimiento del banco de trabajo (eje Z) | mm | carrera máxima 600/750 | carrera máxima 725 |
m/min | velocidad máxima: 10 | ||
μm | resolución: 1 | ||
Parámetros de movimiento del cabezal de la muela (eje X) | mm | carrera máxima: 150 | carrera máxima: 200 |
m/min | velocidad máxima: 10 | ||
μm | resolución: 1 | ||
poder total | KW | 25 | |
Dimensiones totales de la máquina herramienta (largo × ancho × alto) | mm | 3500/3760×1980×1930 | 3760×1980×1930 |
peso de la máquina herramienta | kg | 4800/5000 | 6500 |
