PSG103DNCamoladora formadora CNC de precisión
HDCNC
I Propósito y características estructurales de la máquina herramienta
1 、 Este producto es una máquina de molienda de superficie CNC de precisión de precisión de columna con un diseño de tipo T. La máquina herramienta presenta una estructura racional, que proporciona suficiente rigidez estática, dinámica y térmica, así como una salida estable. La tecnología avanzada asegura que el sistema exhiba un excelente rendimiento dinámico. El sistema de accionamiento de servo seleccionado presenta alta precisión, alta fiabilidad y velocidad de respuesta rápida.
2. Estructura de alta rigidez: disposición tipo T de columna móvil, optimizada mediante análisis de elementos finitos, con excelente rigidez estática/dinámica/térmica, respuesta rápida del servosistema y alta confiabilidad.
3. Mecanizado de varillaje multieje: movimiento independiente de los tres ejes X/Y/Z; El varillaje Y/Z permite rectificar muelas abrasivas de formas complejas, mientras que el varillaje X/Z realiza un rectificado de arco circular/superficie curva, adecuado para requisitos de mecanizado de formas de precisión, como ranuras del rotor de bombas de paletas y ejes estriados.
4. Componentes centrales de alta precisión: equipados con un husillo hidrodinámico de alta precisión de desarrollo propio, precisión de rotación ≤1μm, que equilibra el corte pesado y el acabado de espejo; Toda la línea utiliza guías lineales pretensadas sin juego, con la columna y la mesa de trabajo configuradas con motores lineales + escalas lineales, lo que garantiza una precisión de avance excepcional.
5. Control inteligente fácil de usar: sistema CNC Fanuc combinado con una HMI gráfica para una configuración de parámetros conveniente y bajas tasas de error; Volante electrónico remoto + consola de control giratorio para operación ergonómica, con gabinete eléctrico independiente con aire acondicionado para garantizar un funcionamiento estable.
6. Protección de seguridad integral: alarma de falla automática incorporada y protección de parada por lubricación insuficiente de la guía, lo que garantiza un mantenimiento inteligente y eficiente del equipo.
II Parámetros técnicos principales de la máquina herramienta
| Artículo | Unidad | Presupuesto | |
Área de la mesa de trabajo (ancho x largo) | mm | 305 × 1020 | |
Ranuras en T para mesa de trabajo | mm × n | 14 × 3 | |
Velocidad lateral de la mesa de trabajo | m/min | 1 ～ 30 | |
Distancia máxima desde la superficie de la mesa de trabajo hasta el centro del husillo | mm | 580 | |
Capacidad máxima de carga de la mesa de trabajo (incluido el mandril electromagnético) | kg | 400 | |
Movimiento delantero | Cantidad de alimentación automática delantera y trasera | mm/t | 0.05 ～ 12 |
Cantidad de alimentación del volante electrónico | mm/grave | 0.001 | |
Dimensiones de la muela abrasiva (OD×W×ID) | mm | 350 × 40 × 127 | |
Volante | Cantidad de alimentación automática | mm/t | 0.001 ～ 0.05 |
Cantidad de alimentación del volante electrónico | mm/grave | 0.001 | |
Motor | Potencia/velocidad del motor del husillo (VFD) | KW/N | 7.5/100-3000 |
Empuje máximo del motor lineal longitudinal | N | 7500 | |
Empuje máximo del motor lineal delantero y trasero | N | 13500 | |
Motor de accionamiento vertical | KW/NM | 2.5/20 | |
Motor de enfriamiento | KW | 0.125 | |
Ranura | Diámetro de la ranura rectificable | mm | Φ11～Φ125 |
Máx. Longitud de montaje de la pieza de trabajo | mm | 500 | |
Distancia al centro | mm | 600 | |
Altura central | mm | 160 | |
Peso bruto (aproximadamente) | kg | 3500 | |
Desviación de tono adyacente: | mm | 0.008 | |
Desviación de tono acumulativa: | mm | 0.02 | |
Paralelismo del lado clave al eje: | mm | 0,015/300 | |
Paralelismo entre lados clave adyacentes | mm | 0,015/300 | |
Redondez del diámetro menor: | mm | 0.01 | |
Rugosidad de la superficie | um | Ra0.8 | |

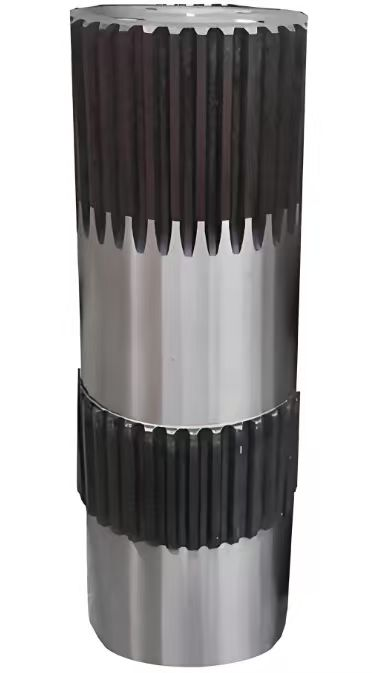

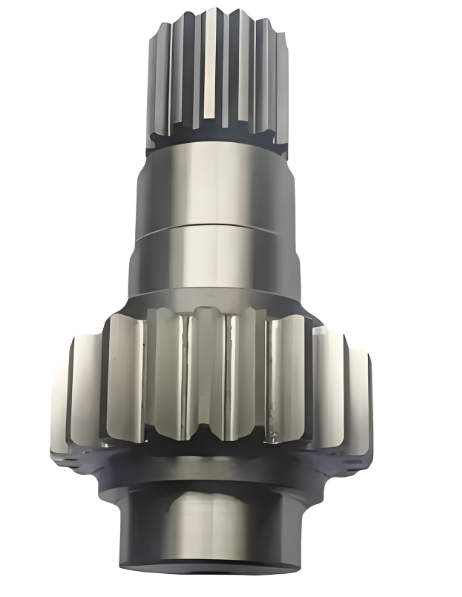

Estuche de procesamiento
Piezas de precisión
Industria de equipos
Industria de robots
Industria de moho
